德国Artifex公司推出的OPM150 Complete System，是一款完整的光电功率测量解决方案。该系统设计紧凑、轻便，其核心为采用USB通讯的OPM150 10kHz表头主机。该功率计主机覆盖250nm至1550nm的宽广波段，标准配置的功率测量范围可达15nW至300mW。整套功率计设备由小型手提箱封装，方便携带。同时Artifex还提供功率计二次开发所需的SDK文件和软件U盘。让使用者花费更少的时间来组建适合的光电二极管功率计系统。
OPM150光电功率计套装主机简单介绍

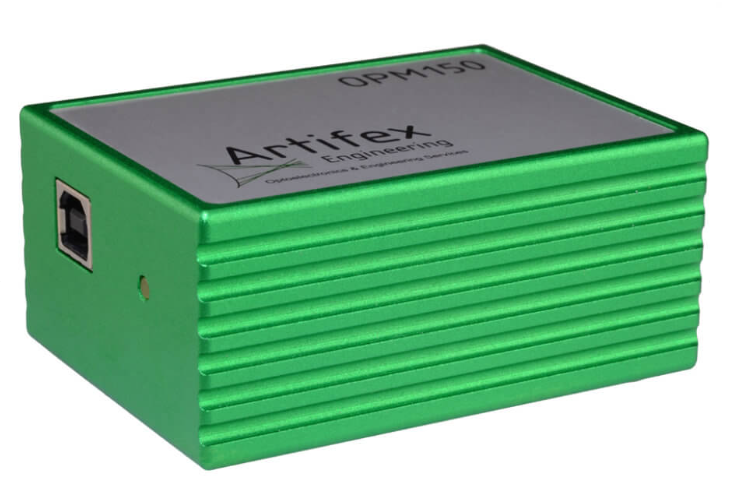

OPM150 Complete System USB通讯功率计套装中的主机的型号为OPM150 10kHz，OPM150光能量计套装主要包含有一台OPM150 10kHz主机以及USB通信模块。OPM150光电二极管功率计主机基座本身带有2个螺纹孔以供使用者进行固定。外壳由整块材料铣削而成，使设备对电磁干扰起到了良好的屏蔽作用。
以下是OPM150 10kHz基础模块的主要参数。10kHz输入带宽指的是OPM150 10kHz主机能够有效接收并处理的输入信号的频率，属于光电二极管功率计主机的重要参数，10kHz的输入带宽能适用连续光和≥300kHz脉冲光。
|
OPM150 10kHz基础模块参数 |
|
|
测量波段范围（nm） |
250~1100nm（Si）/800~1550nm（Ge） |
|
测量功率范围 |
15nW~300mW（搭配OD1和OD2衰减片） |
|
最大输入（mA） |
12 |
|
接口类型 |
DB 9（探头接口）；USB（通讯接口） |
|
输入带宽（kHz） |
10 |
|
可测量光束 |
CW，≥300kHz脉冲光 |
|
采样率（S/s） |
30（标准）；600（快速） |
|
可调整增益级别（V/mA） |
1；10；100；1000；10000 |
|
探头准确性 |
±5% |
|
探头重复性 |
±1% |
|
外形尺寸（mm） |
60×81×36 |
Artifex OPM150 Complete System USB通讯功率计套装为所有的客户都提供了充足的OEM开发支持，手提箱内附带的软件安装U盘内会提供Artifex 目前所有的SDK文件以及使用和开发教程，该教程包含有原始应用程序的源代码和具有一起基本功能的LabView VI。此外还提供了与设备通信的说明和所使用的命令列表。
OPM150 Complete System功率表套装不仅能提供一整套完整的光电功率能量计系统，而且OPM150光电功率计套装的价格会比分开购买会更加的优惠。OPM150光电二极管功率计属于光电二极管功率计系统，测试的波段范围可以在250~1100nm波段和800~1550nm波段之间选择。搭配OD1和OD2校准滤光片能够准确测量15nW~300mW的功率范围。

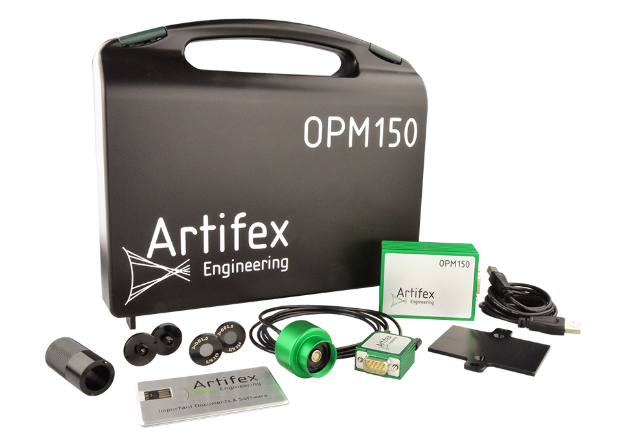

以下是OPM150 Complete System光电功率能量计系统的总组成。
- 1台OPM150光电二极管功率计主机
- 1个配套的探测探头（Si和Ge两款探头类型可供选择）
- FC和SMA光纤耦合器
- 2片校准用衰减片（OD 1和OD 2）
- 1个整合有完整软件和说明文档的USB硬盘
