Moxtek X射线探测器，二极管有效面积6mm²或13mm²，厚度625µm，Si-PIN探测器窗口厚25µm

美国Moxtek的X射线探测器产品线包含XPIN-BT和XPIN-XT两个型号，均为Si-PIN半导体探测器。为了方便用户进行能谱分析，Moxtek还提供了专门的X射线探测器跃迁能量应用程序。在硬件规格上，这些探测器二极管的有效面积可选6mm²或13mm²，其厚度统一为625µm。；X射线检测器窗口25µm厚DuraBeryllium®；准直器材质为多层钨/镍/铬/铝；X射线检测器能量分辨率：6mm2≤190eV FWHM，13mm2: ≤230eV FWHM；X射线检测器峰值与背景比：6mm²：3600/ 1 @1keV（典型值），13mm²：3000/ 1 @1keV（典型值）；测试条件：8µs成形时间，MXDPP-200，-35˚C，Fe55，5.9 keV，7000 CPS。

一、Si-PIN X射线探测器

美国Moxtek的XPIN探测器配备625μm厚的Si-PIN二极管、超低噪声JFET、多层准直器、前置放大器，并采用两级热电制冷器进行内部冷却。

我们的Si-PIN X-射线探测器采用DuraBeryllium®窗口，并采用独特的DuraCoat®涂层，具有耐腐蚀性能，是恶劣环境的理想选择。所有Moxtek X-射线探测器均采用真空封装，可实现最低的探测器温度。XPIN探测器的有效面积为6mm²或13mm²，Moxtek X-射线探测器紧凑的尺寸赋予了设计灵活性。

XPIN-BT探测器标准配置：

真空密封探测器模块

DuraBeryllium®窗口

超低噪声 Moxtek JFET

带输入/输出接口的前置放大器

厚硅PIN二极管

金属前置放大器外壳

集成温度控制器

XPIN-BT探测器规格

二极管有效面积：6mm² 或 13mm²

二极管厚度：625µm

探测器窗口：25µm 厚DuraBeryllium®

准直器材质：多层钨/镍/铬/铝

能量分辨率：6mm2: ≤190eV FWHM，13mm2: ≤230eV FWHM

峰值与背景比：6mm²：3600/ 1 @1keV（典型值），13mm²：3000/ 1 @1keV（典型值）

测试条件：8µs成形时间，MXDPP-200，-35˚C，Fe55，5.9 keV，7000 CPS

重量：140 克（1.50 英寸鼻长）

标准保修：一年。

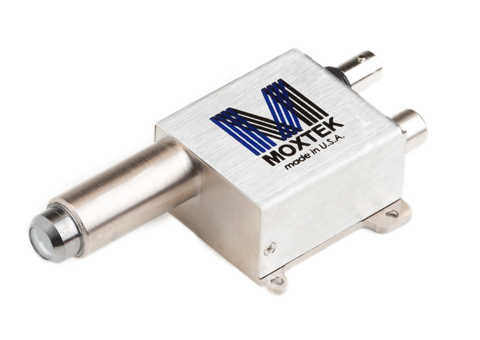

XPIN®-BT X射线探测器数据表

XPIN®探测器是Moxtek性能最佳的Si-PIN探测器。XPIN探测器采用硅PIN二极管、多层准直器和薄型DuraBeryllium®窗口，可实现卓越的分辨率和X射线灵敏度。

XPIN前置放大器可将低噪声信号输出至模拟或数字脉冲成形放大器。XPIN-BT封装非常适合需要简单安装、自动温控和金属屏蔽的台式和便携式应用。

特征	优点
Si-PIN二极管	低成本
小巧、紧凑的设计	探测器与光源紧密耦合，便携
双级热电冷却器	无需液氮即可快速冷却
稳定的分辨率	最低限度的校准维护
薄型DuraBeryllium®窗口	轻元素识别，耐腐蚀
宽环境温度范围	工业应用
多层准直器	最小杂散峰
内部温度控制	无需外部温度控制

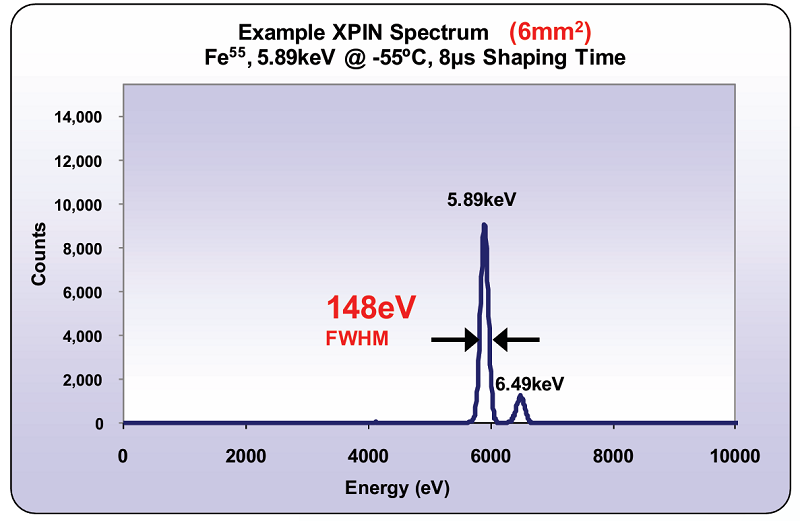

6mm² XPIN探测器在-55°C低温下，对Fe⁵⁵源5.89 keV（210nm）射线的能量分辨率达到148eV（8.38nm）

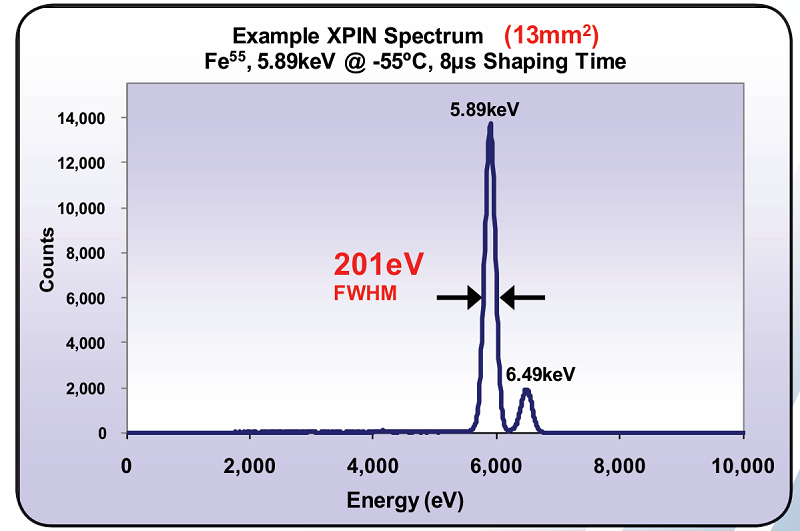

13mm² XPIN探测器在-55°C低温下，对Fe⁵⁵源5.89 keV（210nm）射线的能量分辨率达到201eV（6.17nm）

XPIN-BT前置放大器规格

输入

探测器电源：+9V ± 5% @ 55mA, -9V ±5% @ 35mA

温控电源：+5VDC

高压二极管偏置：+130 to +200VDC

输出

探测器输出信号：负锯齿波，电压摆幅 +2V 至 -2V，（脉冲复位时间 < 20µs）

电荷转换增益：4mV/keV（典型值）

温度控制：就绪信号（集电极开路）

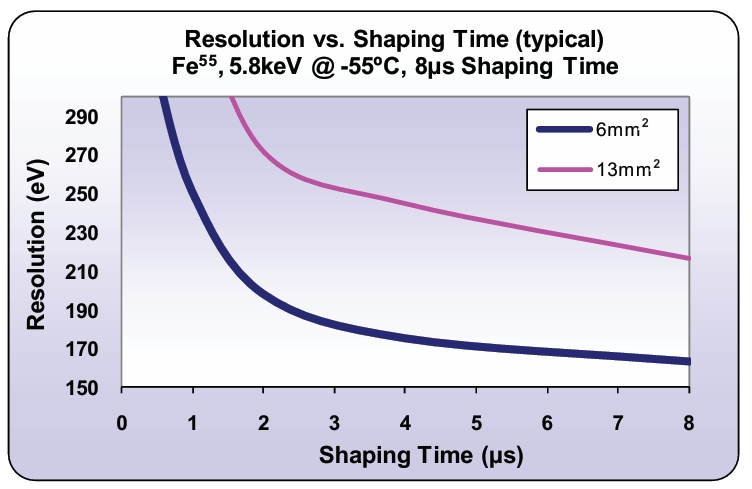

XPIN探测器（SDD）的能量分辨率（FWHM）随信号成形时间（Shaping Time）的变化关系

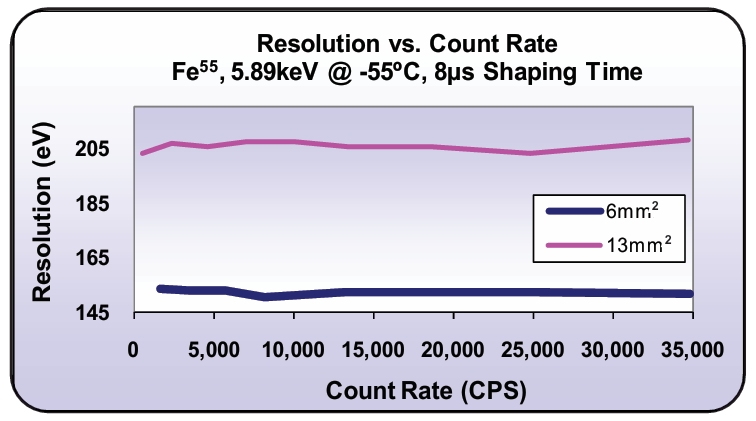

6mm²和13mm²XPIN探测器（SDD）的能量分辨率（FWHM）随计数率（CPS）的变化关系

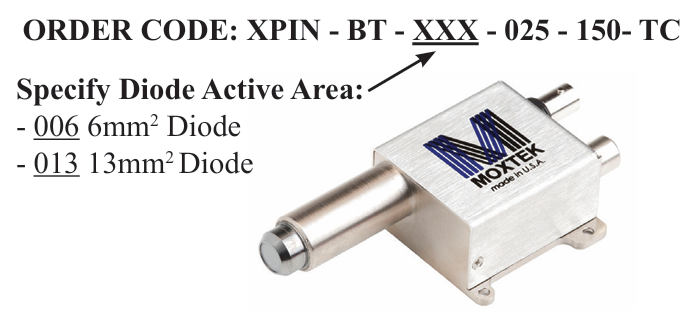

订购代码：XPIN- BT -XXX - 025 - 150- TC

XXX指二极管有效面积：006代表6mm2二极管，013代表13mm2二极管

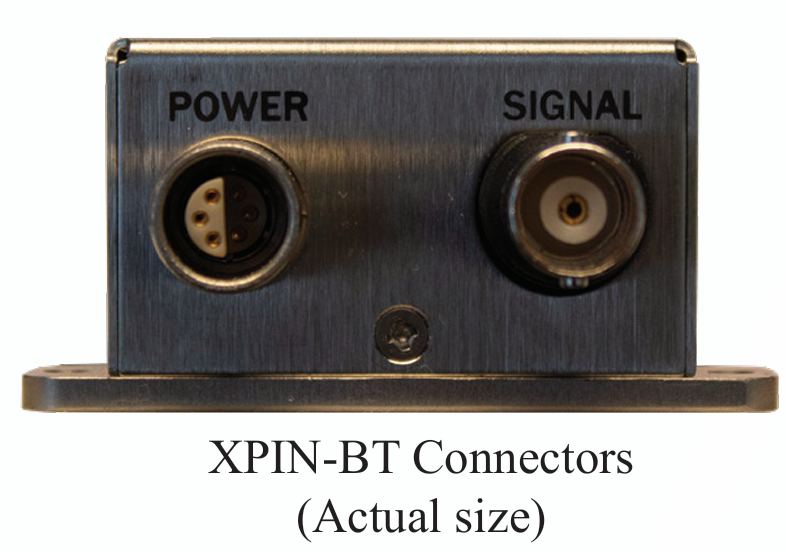

XPIN-BT前置放大器引脚排列

电源连接器（Lemo）
引脚编号	描述	设置
1	就绪信号	开路集电极
2	高压	+170 VDC
3	探测器功率	-9 VDC
4	探测器功率	+9 VDC
5	温度接地	接地GND
6	温控电源	+5 VDC
屏蔽	探测器接地	接地GND

信号连接器 (BNC)
接触器	描述
引脚	探测器信号
屏蔽	信号地

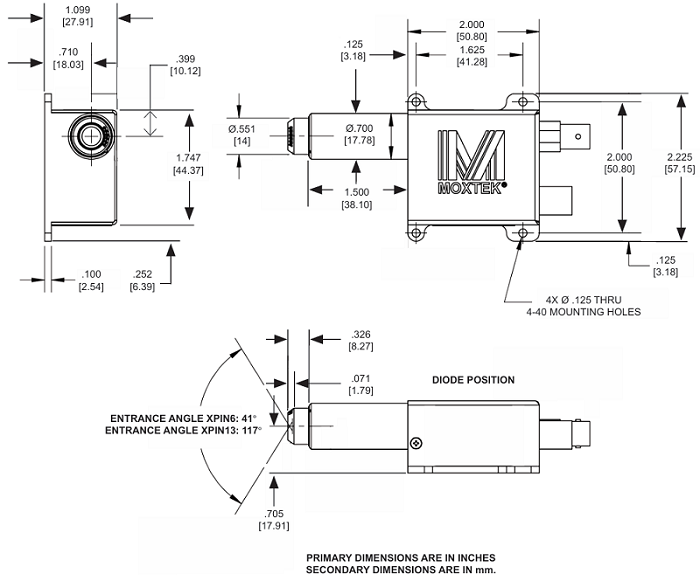

XPIN-BT机械图纸

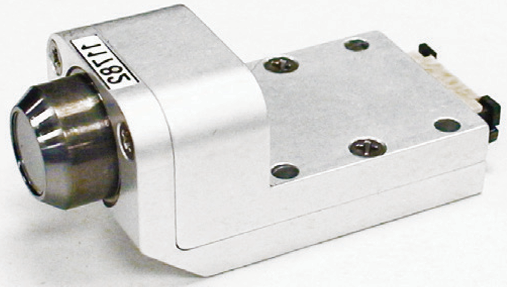

XPIN-BT（角支架单独出售）

XPIN®-XT X射线探测器数据表

XPIN®探测器是 Moxtek 性能最佳的 Si-PIN探测器。XPIN探测器采用硅PIN二极管、多层准直器和薄型DuraBeryllium®窗口，可实现卓越的分辨率和X射线灵敏度。XPIN前置放大器可将低噪声信号输出至模拟或数字脉冲成形放大器。XPIN-XT封装非常适合无需集成温控器的台式和便携式应用。

特征	优点
Si-PIN二极管	低成本
小巧、紧凑的设计	Si-PIN探测器与光源紧密耦合，便携
双级热电冷却器	无需液氮即可快速冷却
稳定的分辨率	最低限度的校准维护
薄型DuraBeryllium®窗口	轻元素识别，耐腐蚀
宽环境温度范围	工业应用
多层准直器	最小杂散峰

XPIN-XT探测器标准配置：

真空密封探测器模块

DuraBeryllium®窗口

超低噪声Moxtek JFET

厚硅PIN二极管

带输入/输出接口的前置放大器

可选探测器支架

XPIN-BT探测器规格

二极管有效面积：6mm² 或 13mm²

二极管厚度：625µm

探测器窗口：25µm 厚DuraBeryllium®

准直器材质：多层钨/镍/铬/铝

能量分辨率：6mm2: ≤190eV FWHM，13mm2: ≤230eV FWHM

峰值与背景比：6mm²：3600/ 1 @1keV（典型值），13mm²：3000/ 1 @1keV（典型值）

测试条件：8µs成形时间，MXDPP-200，-35˚C，Fe55，5.9 keV，7000 CPS

重量：41克（含散热器），10克（不含散热器）

标准保修：一年

*有限保修：对于仅限前置放大器和角支架选件，客户负责采取适当的 ESD 和 EMI 控制措施；因控制措施不足而造成的损坏或性能下降不在保修范围内。

前置放大器规格

输入

探测器电源：+5V ±5% @ 16mA, -5V ±1% @ 20mA

温控电源：0 to +3.5V max, 0.56A max

高压二极管偏置：+130 to +200 VDC

输出

探测器输出信号：负锯齿波，电压摆幅 +2V 至 -2V，（脉冲复位时间 < 20µs）

电荷转换增益：1.25mV/keV（典型值）

温度控制：手动控制

XPIN-XT前置放大器引脚排列

引脚编号	描述	设置
1	TEC  GND	接地
2	TEC +	+3.5 VDC Max
3	探测器功率	+5VDC
4	探测器功率	- 5VDC
5	探测器接地	接地
6	探测器信号	NA
7	热敏电阻	NA
8	探测器接地	接地
9	未连接	-
10	高压	+170 VDC

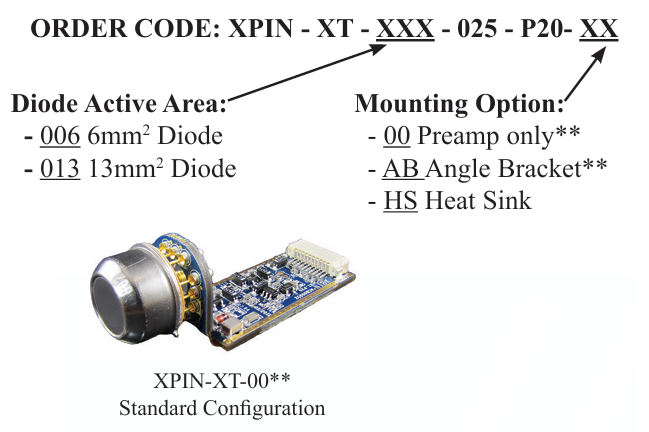

订购代码：XPIN-XT -XXX - 025 - P20-XX

二极管有效面积：006代表6 mm2二极管，013代表13 mm2二极管

安装选项：00代表仅前置放大器**，AB代表角支架**，HS代表散热器

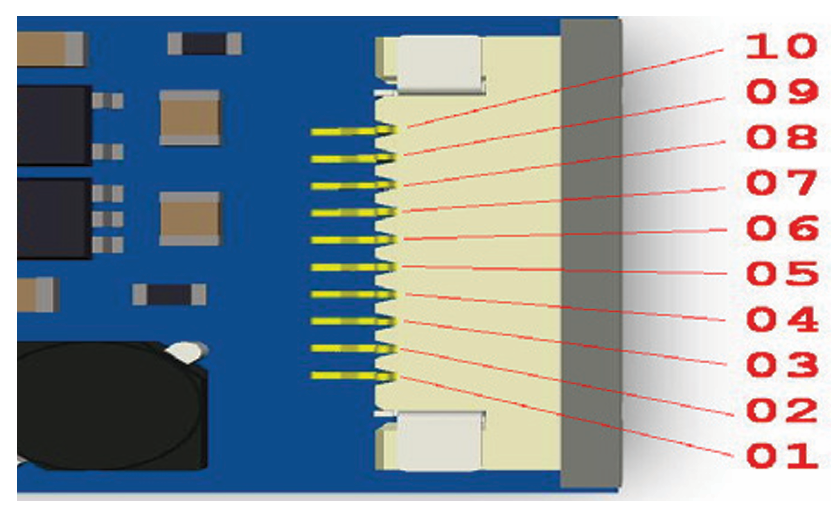

XPIN-XT连接器引脚排列



XPIN-XT安装选项

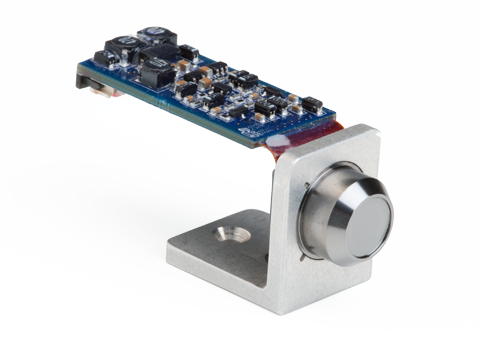

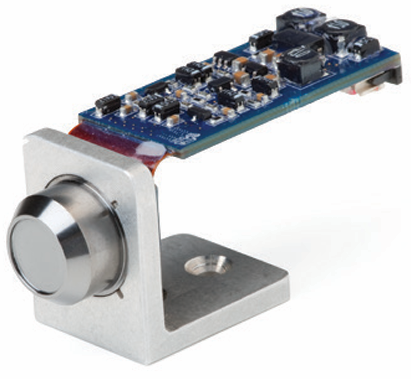

XPIN-XT-AB**，角支架单独出售

XPIN-XT-HS，散热器单独出售

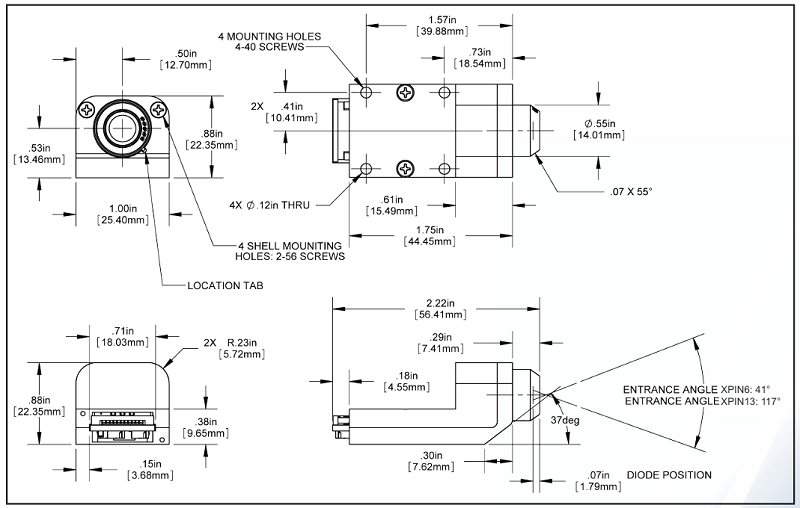

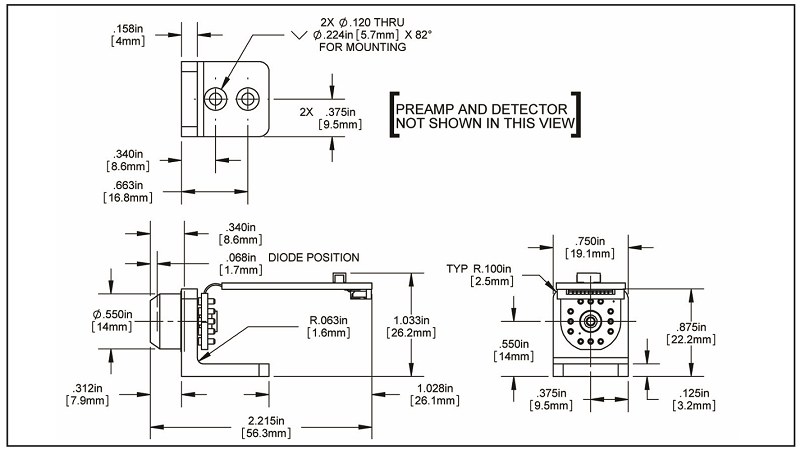

XPIN-XT机械图纸

XPIN-XT-AB**，角支架单独出售

XPIN-XT-HS，散热器单独出售

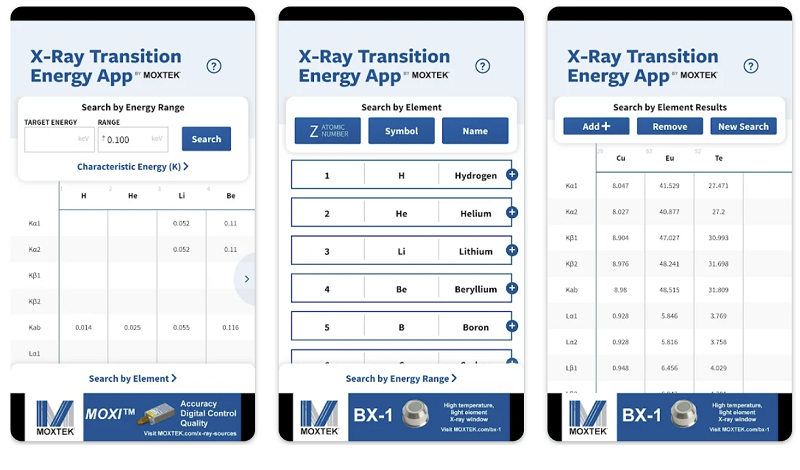

二、Moxtek的X射线跃迁能量应用程序简介

许多客户都熟悉Moxtek多年前开发的X射线跃迁能量滑块，它已经免费赠送给了成千上万的人。Moxtek在此基础上，将同样的工具带入了数字时代！现在，它不仅可以随时随地通过手机或平板电脑随身携带，而且还具有易于使用的搜索功能。您可以搜索特定元素，并在同一屏幕上显示最多4种元素的所有能量。或者，如果您需要识别某个特定的能量峰，您可以搜索该能量，并在直观易用的界面中轻松找到可能存在的所有元素。对于不熟悉XRF的朋友们，这款工具允许Moxtek利用每种元素的荧光能量“指纹”来识别元素，并且这款应用程序让您在分析光谱或撰写报告时轻松查找元素或能量！

这款应用程序的功能是什么？

- 原子X射线跃迁能量的便捷参考

- 最多可同时并排显示4个元素的能量

- 轻松搜索选定元素的所有跃迁能量（最多可同时搜索4个元素）

- 轻松搜索所有可能在指定能量范围内出现峰值的元素
