德国GRINTECH的GRIN针式内窥镜/GRIN针式内窥显微镜/梯度折射率针式内窥镜/双光子显微内窥镜/荧光显微内窥镜就像一根能深入组织内部的“高清光纤针”。它通过一种特殊的GRIN透镜，将人体或生物组织深处的微观结构，以微米级的精细度“看”得一清二楚，然后将这些高清图像通过细长的针身传送到体外的显示器上，供医生或研究人员观察。根据应用场景不同，分为两类：
用于落射荧光成像（epi-fluorescence imaging），设计波长520nm；
用于多光子荧光成像（multi-photonfluorescence imaging），设计波长860nm。
两类产品均有单透镜（GRIN-singlets）和双透镜（GRIN-doublets）两种结构，可通过添加0.5个GRIN周期（pitch）调整长度，可选侧视版本（在物方添加90°棱镜）。
GRIN针式内窥镜/GRIN针式内窥显微镜/梯度折射率针式内窥镜（设计波长860nm）
双光子显微内窥镜单透镜（Singlets）
物方工作距离（水/组织中）：250μm
像方工作距离（空气中）：100μm
数值孔径（NA）：物方/像方=0.50/0.50
放大率：1:1或1:-1（取决于周期长度）

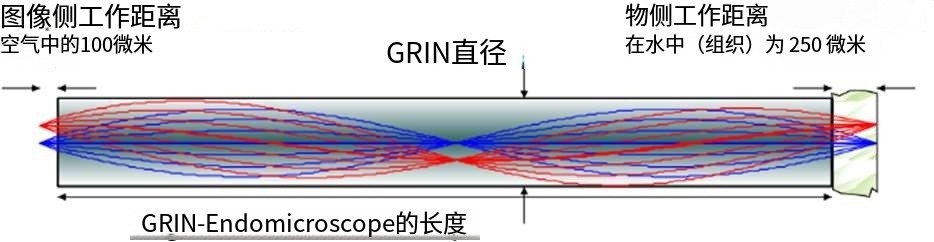

图：双光子显微内窥镜单透镜
双光子显微内窥镜产品规格：
产品代码如下：NEM-050-25-10-860-S-0.5p、NEM-050-25-10-860-S-1.0p、NEM-050-25-10-860-S-1.5p、NEM-050-25-10-860-S-2.0p、NEM-100-25-10-860-S-0.5p、NEM-100-25-10-860-S-1.0p、NEM-100-25-10-860-S-1.5p，直径分类0.5mm和1mm两类。
|
产品代码 |
直径（mm） |
长度（mm） |
|
NEM-050-25-10-860-S-0.5p |
0.50 |
1.87 |
|
NEM-050-25-10-860-S-1.0p |
0.50 |
4.20 |
|
NEM-050-25-10-860-S-1.5p |
0.50 |
6.52 |
|
NEM-050-25-10-860-S-2.0p |
0.50 |
8.85 |
|
NEM-100-25-10-860-S-0.5p |
1.00 |
4.38 |
|
NEM-100-25-10-860-S-1.0p |
1.00 |
9.22 |
|
NEM-100-25-10-860-S-1.5p |
1.00 |
14.07 |
双光子显微内窥镜双透镜（Doublets）
物方工作距离（水/组织中）：250μm
像方工作距离（空气中）：100μm
数值孔径（NA）：物方/像方=0.50/0.19
放大率：1:2.6或1:-2.6（取决于周期长度）

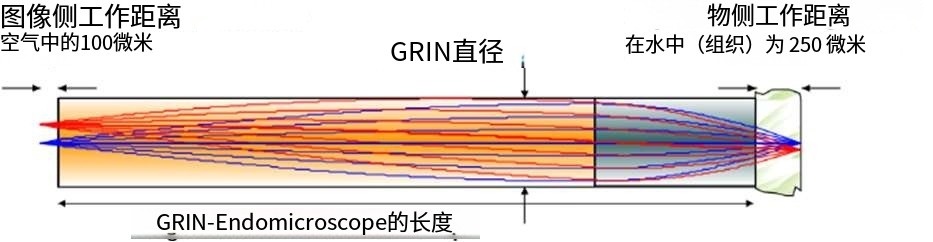

图：双光子显微内窥镜双透镜
双光子显微内窥镜产品规格：
产品代码如下：NEM-050-25-10-860-DS、NEM-050-25-10-860-DM、NEM-050-25-10-860-DL、NEM-100-25-10-860-DS、NEM-100-25-10-860-DM。直径分为0.5mm和1mm两类。
|
产品代码 |
直径（mm） |
长度（mm） |
|
NEM-050-25-10-860-DS |
0.50 |
3.79 |
|
NEM-050-25-10-860-DM |
0.50 |
9.89 |
|
NEM-050-25-10-860-DL |
0.50 |
16.00 |
|
NEM-100-25-10-860-DS |
1.00 |
8.09 |
|
NEM-100-25-10-860-DM |
1.00 |
20.09 |
GRIN针式内窥镜/GRIN针式内窥显微镜/梯度折射率针式内窥镜（设计波长520nm）
荧光显微内窥镜单透镜（Singlets）
物方工作距离（水/组织中）：60μm
像方工作距离（空气中）：0μm或80μm
数值孔径（NA）：物方/像方=0.50/0.50
放大率：1:1或1:-1（取决于周期长度）

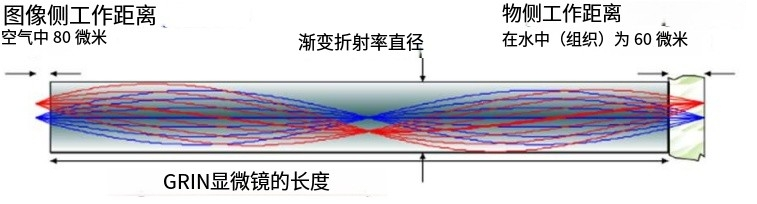

图：荧光显微内窥镜单透镜
荧光显微内窥镜产品规格：
产品代码如下：NEM-050-06-00-520-S-0.5p、NEM-050-06-08-520-S-0.5p、NEM-050-06-08-520-S-1.0p、NEM-050-06-08-520-S-1.5p、NEM-050-06-08-520-S-2.0p、NEM-100-06-00-520-S-0.5p、NEM-100-06-08-520-S-0.5p、NEM-100-06-08-520-S-1.0p、NEM-100-06-08-520-S-1.5p。直径分为0.5mm和1mm两类，像方工作距离分为直接接触型（0μm）和80μm两类。
|
产品代码 |
直径（mm） |
像方工作距离（μm） |
长度（mm） |
|
NEM-050-06-00-520-S-0.5p |
0.50 |
0 |
2.22 |
|
NEM-050-06-08-520-S-0.5p |
0.50 |
80 |
2.08 |
|
NEM-050-06-08-520-S-1.0p |
0.50 |
80 |
4.38 |
|
NEM-050-06-08-520-S-1.5p |
0.50 |
80 |
6.67 |
|
NEM-050-06-08-520-S-2.0p |
0.50 |
80 |
8.96 |
|
NEM-100-06-00-520-S-0.5p |
1.00 |
0 |
4.67 |
|
NEM-100-06-08-520-S-0.5p |
1.00 |
80 |
4.54 |
|
NEM-100-06-08-520-S-1.0p |
1.00 |
80 |
9.28 |
|
NEM-100-06-08-520-S-1.5p |
1.00 |
80 |
14.02 |
荧光显微内窥镜双透镜（Doublets）
物方工作距离（水/组织中）：60μm
像方工作距离（空气中）：80μm
数值孔径（NA）：物方/像方=0.50/0.19
放大率：1:2.6或1:-2.6（取决于周期长度）

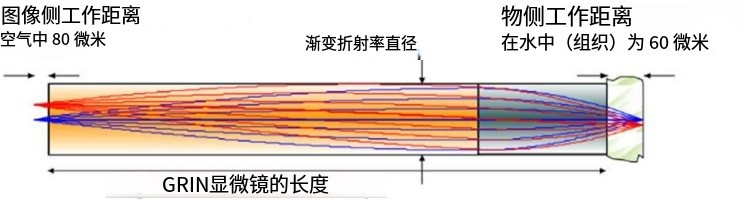

图：荧光显微内窥镜单透镜双透镜
荧光显微内窥镜单透镜产品规格：
产品代码如下：NEM-050-06-08-520-DS、NEM-050-06-08-520-DM、NEM-050-06-08-520-DL、NEM-100-06-08-520-DS、NEM-100-06-08-520-DM。直径分为0.5mm和1mm两类。
|
产品代码 |
直径（mm） |
长度（mm） |
|
NEM-050-06-08-520-DS |
0.50 |
3.98 |
|
NEM-050-06-08-520-DM |
0.50 |
10.08 |
|
NEM-050-06-08-520-DL |
0.50 |
16.19 |
|
NEM-100-06-08-520-DS |
1.00 |
8.28 |
|
NEM-100-06-08-520-DM |
1.00 |
20.50 |
GRIN针式内窥镜/GRIN针式内窥显微镜/梯度折射率针式内窥镜可选配置与定制选项

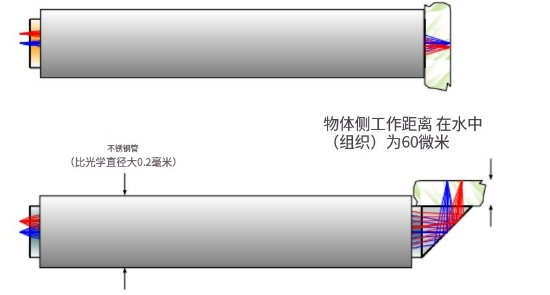

侧视版本：可在物方侧添加90°棱镜实现侧视功能
不锈钢套管：
-医用级不锈钢(1.4301)
-0.5mm光学元件外径0.70mm
-1.0mm光学元件外径1.2mm
-物方侧与套管齐平安装
-像方侧光学元件伸出套管50-500μm
-需在产品代码后添加"-ST"
GRIN针式内窥镜/GRIN针式内窥显微镜/梯度折射率针式内窥镜其他定制选项：
-其他直径(0.35mm,0.60mm,0.85mm,1.80mm,2.00mm)
-其他工作距离
-其他设计波长
-AR镀膜(需定制)
-与成像光纤束(Fujikura)组合
GRIN针式内窥镜/GRIN针式内窥显微镜/梯度折射率针式内窥镜技术参数与公差
|
制造公差 |
|
|
透镜长度 |
±5%（由于梯度常数的变化） |
|
工作距离 |
±0.02mm（仅限LFRL和CFRL透镜系列） |
|
直径 |
+0/-0.01mm |
|
长度公差 |
±5% |
|
表面质量 |
|
|
根据DINISO10110-7:2000-02标准 |
5/3×0.025；L3×0.005；E 0 |
|
表面质量在透镜直径90%范围内定义 |
|
|
此区域外允许存在缺陷 |
|
|
更严格的直径公差可应要求提供 |
|
