Gitterwerk GmbH是一家成立于2015年、总部位于德国耶拿的高科技初创公司。我们由一群充满热情的行业开拓者领导，专注于研发与制造世界顶级的衍射透射光栅。我们的产品专为超短脉冲和高功率激光器等严苛应用而设计，以卓越的效率与品质著称。Gitterwerk的团队精神核心在于对极致品质的共同追求，以及我们积极塑造激光技术未来的坚定愿景。

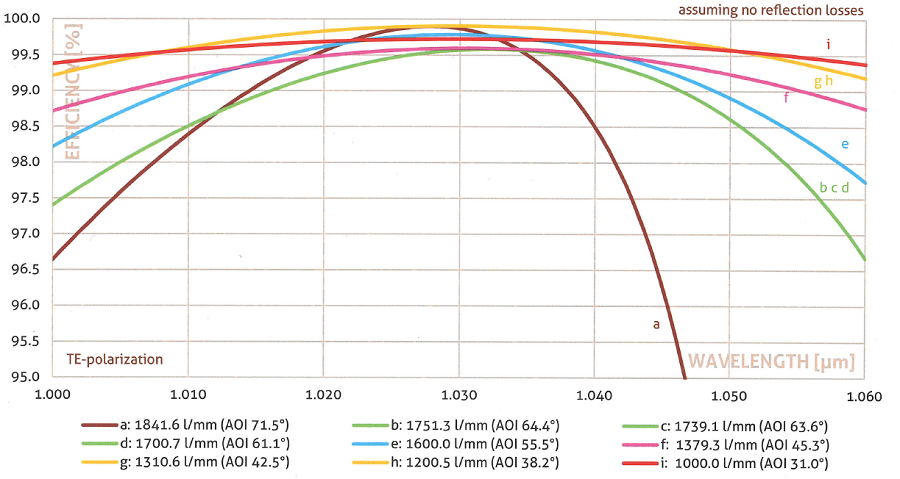

1030nm高效率脉冲压缩衍射光栅的镀膜曲线图：
不同的线密度和入射角度，使得1030nm光栅的衍射效率在宽波段范围不一样，但是在中心波长1030nm都是≥99.5%，用户可根据需求选择合适的规格。
1030nm光栅衍射效率曲线图
德国Gitterwerk是第一家能够扩大这些基本组件产量，同时保持卓越质量和性能的公司，其制造工艺和设计专业知识能够开发针对用户的个性化应用进行优化的脉冲压缩光栅，拥有高达99.5%的衍射效率。
高效率脉冲压缩衍射光栅图示
1030nm衍射透射光栅规格参数：
Gitterwerk提供各个波长的衍射透射光栅和脉冲压缩光栅，其产品具备完美的光束质量，高损伤阈值和高效率等特点，可用于工业和科研等领域。以下是1030nm光栅的详细规格参数：
|
序号 |
a |
b |
c |
d |
e |
f |
g |
h |
i |
|
中心波长(nm) |
1030 |
1030 |
1030 |
1030 |
1030 |
1030 |
1030 |
1030 |
1030 |
|
光栅周期(nm) |
543 |
571 |
575 |
588 |
625 |
725 |
763 |
833 |
1000 |
|
线密度(l/mm) |
1841.6 |
1751.3 |
1739.1 |
1700.7 |
1600.0 |
1379.3 |
1310.6 |
1200.5 |
1000.0 |
|
偏振 |
TE(s-pol.) |
TE(s-pol.) |
TE(s-pol.) |
TE(s-pol.) |
TE(s-pol.) |
TE(s-pol.) |
TE(s-pol.) |
TE(s-pol.) |
TE(s-pol.) |
|
入射角(1) |
71.5° |
64.4° |
63.6° |
61.1° |
55.5° |
45.3° |
42.5° |
38.2° |
31.0° |
|
衍射效率(≥)(1,2) |
97.5% |
98.0% |
98.0% |
98.0% |
98.0% |
98.0% |
98.0% |
98.0% |
98.0% |
|
角色散 [°/nm] |
-0.333 |
-0.232 |
-0.224 |
-0.202 |
-0.162 |
-0.112 |
-0.102 |
-0.087 |
-0.066 |
(1)在中心波长
(2)包括AR涂层
1030nm高效率脉冲压缩衍射光栅的基底规格：
1030nm光栅的基底材质是熔融石英，具备高耐用性和周期性的100%特点，可镀AR增透膜。Gitterwerk脉冲压缩光栅的尺寸高达135mm，以下是其基底尺寸的简单介绍。
|
基底材质 |
熔融石英:Heraeus Suprasil 3002 (3) |
|||
|
基底厚度[mm] |
常用格式宽x高[mmxmm](4) |
|||
|
6.35 |
137x28 |
135x20 |
100x20 |
77x15 |
|
3.00 |
65x25 |
55x25 |
30x25 |
30x20 |
(3) 含水量降低至<1 ppm
(4) 可定制以满足您的特定需求

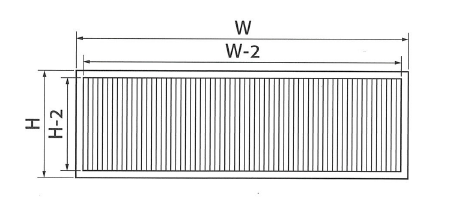

透射光栅1030nm尺寸图
