SXT-100型Soft X-ray Microscope（软X射线显微镜）的组件系统与具体介绍

爱尔兰SiriusXT公司推出的SXT-100软X射线显微镜，能让科学家在实验室里，以前所未有的纳米级分辨率，观察完整且保持自然湿润状态的细胞内部三维结构。它凭借专利的紧凑型光源，达到了只有大型同步辐射装置才能提供的成像质量。这款设备填补了光学显微镜（看不清细节）和电子显微镜（需要脱水样本）之间的技术鸿沟，能以约50纳米的分辨率，在半小时到两小时内完成单个细胞的三维扫描。SXT-100型SOFT X-RAY MICROSCOPE是一种用于亚细胞结构成像的独特实验室解决方案，细胞器细节清晰可见，线粒体、脂滴、核膜、核仁、染色质和脂质体等细胞器清晰可辨。高分辨率软X射线显微镜内部的荧光与X射线关联成像，通过内置宽场荧光显微镜可对网格载样进行快速筛选，并与软X射线图像实现一键式关联分析。大视野软X射线显微镜具有非破坏性成像的特点，可对厚度达10μm的生物样品进行成像，无需切片或其他破坏性处理。大视野软X射线显微镜可实现无缝衔接的工作流程，完整的样品可直接用于后续的互补性电子显微镜分析。

SiriusXT的SXT-100高分辨率软X射线显微镜特性：

-大视野成像，大视野软X射线显微镜支持约30μm×30μm的高倍成像视场。

-低温样品台支持圆柱形样品180°旋转，彻底避免因旋转角度受限导致的缺失楔形效应。

-多样品支架兼容性，提供独特的双载网/毛细管样品装载方案，并兼容多种行业通用样品支架。

-直观的用户界面引导用户完成从细胞筛选、数据采集到最终处理的全程自动化操作。

-具有紧凑结构与热污染控制功能，支持在专业生物安全防护实验室内安全高效研究传染性病原体。

-用于可视化整个细胞内的复杂三维网络、捕捉稀有事件以及提供定量信息（如细胞器大小和表面积）。

-探测组织结构，从高压冷冻块中提取组织。

-可与荧光显微镜和电子显微镜结合使用，用于对ROI进行无偏向性的高分辨率靶向定位。

SXT-100型SOFT X-RAY MICROSCOPE的应用：

-疾病研究

-临床前药物评估

-纳米颗粒递送监测

-细胞结构分析

SXT-100高分辨率软X射线显微镜可用于对整个细胞中复杂的3D网络（如线粒体）进行可视化成像，并提供定量信息（如细胞器大小和表面积）。它能够生成细胞器图谱，用以研究细胞表型变化、病毒感染期间细胞的重塑过程、纳米颗粒-细胞相互作用、或响应环境条件或基因突变的结构变化等众多问题。从细胞到组织同样可以在高分辨率高通量软X射线显微镜中探测组织结构：通过成像从高压冷冻块中利用冷冻提取技术取出的大块组织切片；或对从高压冷冻块中取出并放置在适配于SXT-100高分辨率软X射线显微镜的样品安装针上的完全水合组织圆柱柱体进行全倾斜角度的断层扫描。高分辨率高通量软X射线显微镜可与荧光显微镜和电子显微镜结合使用。经SXT-100高分辨率软X射线显微镜成像后的完整细胞可以转移到聚焦离子束显微镜中，进一步减薄后用于冷冻电镜。从这个意义上说，高分辨率高通量软X射线显微镜可用于对感兴趣区域(ROI)进行无偏见、高分辨率定位。

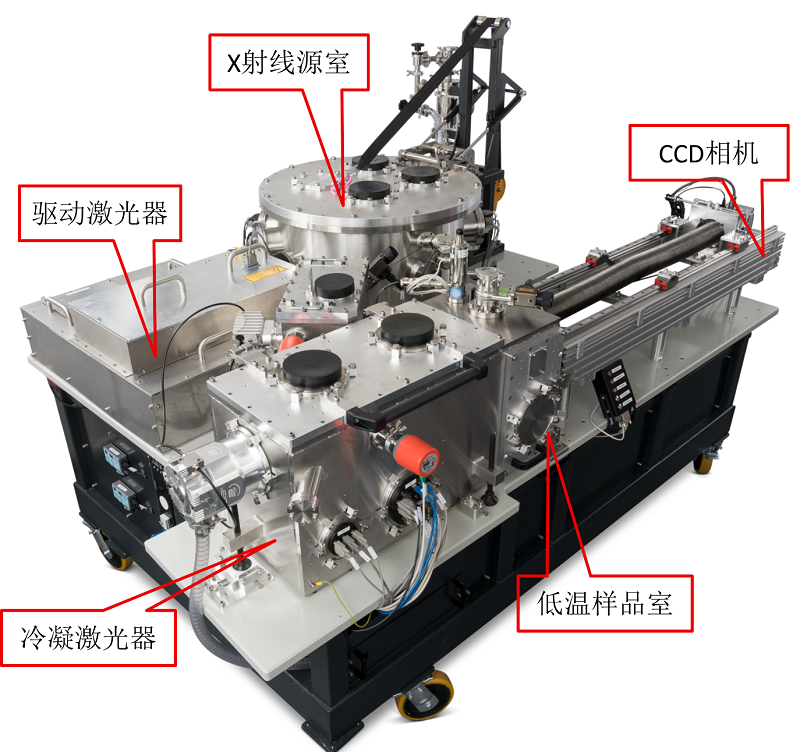

SiriusXT的SXT-100型SOFT X-RAY MICROSCOPE核心组件系统：

冷凝激光器是一种容纳多层波长选择光学元件以及掠入射聚光镜的真空室。驱动激光器是标准的加工激光器，具有几纳秒的脉冲宽度和高达60mJ的脉冲能量。X射线源室为可容纳激光驱动等离子体源和X射线收集光学元件的真空源室。低温样品室为带有100K低温台的真空样品室，样品通过真空负载锁垂直装载。CCD相机为标准背照式X射线CCD相机，具有2048×2028像素，冷却至零下80℃。安装于可变倍率导轨上。

SXT-100高分辨率软X射线显微镜产品SXT-100™规格:

探测器为标准背照式X射线CCD相机，2048×2028像素，像素尺寸13.5μm，16位深。

物镜由用户指定，长工作距离。

样品状态通常为玻璃化，通过急冻(plunge freezing)或高压冷冻(HPF)制备。
