UFI用于Ti:Sa激光器的精密色散反射镜，涵盖800nm窄带/宽带高色散反射镜、三阶色散(TOD)反射镜等

作者：维尔克斯时间：2025-9-25 3:18:25

克尔透镜锁模钛宝石激光器之所以能取得革命性突破，关键在于对自相位调制与群延迟色散的精确调控。这种调控主要通过使用特制的啁啾镜——一种具有定制群延迟色散特性的周期性多层谐振腔反射镜——来实现。正是这类色散镜的普及，才使得稳定输出低于10飞秒的超短激光脉冲成为一项常规技术。色散反射镜能够在极宽波长范围内以可控相位反射光线，兼具结构简单和高效率的显著优势，为推动钛宝石激光系统进入 few-femtosecond、few-cycle 领域发挥了关键作用。如今，基于先进啁啾镜技术的钛宝石超快系统，已能够稳定输出高功率、近单周期激光脉冲。

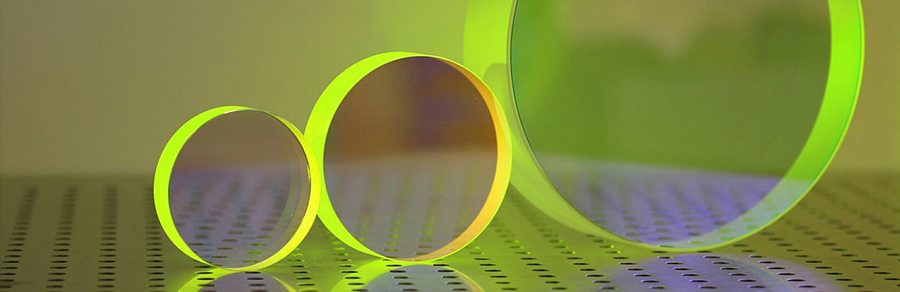

图：Ultrafast Innovations （UFI）800nm窄带高色散反射镜/800nm宽带高色散反射镜

Ultrafast Innovations GmbH（UFI）提供多种类型的反射镜产品，涵盖了800nm窄带高色散反射镜、800nm宽带高色散反射镜、高色散反射镜、高反射率高色散反射镜、宽带高反射镜、超宽带色散反射镜、宽带色散反射镜、宽带双角度色散反射镜、宽带互补对反射镜三阶色散（TOD）二向色镜、宽带三阶色散（TOD）反射镜、色散输入耦合镜、色散二向色镜。

800nm宽带高色散反射镜（450–1200 nm）产品列表

此系列产品针对超宽带应用设计，具有极大的工作带宽和优异的色散控制能力，主要特点包括：

超宽带操作：工作范围覆盖450-1200nm，支持超连续谱等应用

色散特性多样：提供从-150至+100 fs2的色散值，满足不同需求

互补对设计：多款宽带互补对镜片，可组合实现净色散控制

特殊功能元件：包含超宽带增透膜、双角度色散镜等特殊设计

高损伤阈值：所有元件均具有高激光损伤阈值，适合高功率应用

型号	CW（nm）	最小（nm）	最大（nm）	反射率（%）	GDD(fs2)	AOI(°)	偏振	备注
CM65	825	450	1200	94	-30	5	p	超宽带色散反射镜
F1402_RC1	775	650	900	90	-	75	s	薄膜偏振片
F1402_RC2	775	650	900	90	-	75	s	薄膜偏振片
F1502	775	650	900	93	-	75	s	薄膜偏振片
TOD1	850	700	1000	99	0	10	p	三阶色散（TOD）反射镜
TOD11	825	625	1025	99.5	0	10	p	三阶色散（TOD）反射镜
CM1512	900	700	1100	99.5	100	5	p,s	正色散反射镜
HD1561	845	710	980	99.8	100	5	p	高正色散反射镜
HRVLT	700	460	940	98	-	45	p	高反射镜
PC1831	875	750	1000	99.9	-100	5	p	高反射率色散反射镜
CM1483	775	650	900	99.7	-65	0	p,s	色散反射镜
CM68	862	725	1000	99.5	-70	45	p	色散反射镜
PC1916	800	650	950	99.8	-100	5	p	色散反射镜
CM2101	900	750	1050	99,9	-100	9	p	色散反射镜
PC41	820	700	940	99	-60	5	p	色散二向色镜
PC1306	800	680	920	99	-120	5	p	宽带双角度色散反射镜
PC84	825	650	1000	99	-70	5	p	宽带双角度色散反射镜
PC75	700	500	900	99	-40	5	p	宽带双角度色散反射镜
PC108_RC1	825	600	1050	99.5	-50	5	p	宽带双角度色散反射镜
PC93	875	650	1100	99	-40	5	p	宽带双角度色散反射镜
PC37_4	720	480	960	99	-40	5	p	宽带双角度色散反射镜
PC37_1	700	450	950	99	-30	5	s	宽带双角度色散反射镜
PC37_2	700	450	950	99	-30	5	s	宽带双角度色散反射镜
PC37_3	700	450	950	98	-30	5	p	宽带双角度色散反射镜
PC1334_RC4	750	500	1000	98	-40	5	p	宽带双角度色散反射镜
PC42	750	500	1000	99	-45	5	p	宽带双角度色散反射镜
PC32	800	550	1050	99	-40	5	p	宽带双角度色散反射镜
PC1332	725	450	1000	99	-40	5	p	宽带双角度色散反射镜
PC122	775	500	1050	94	-50	5	p	宽带双角度色散反射镜
PC70	775	500	1050	99	-40	5	p	宽带双角度色散反射镜
PC40	850	730	970	99	-50	0	p	宽带三阶色散（TOD）反射镜
PC139	770	660	880	99	-150	5	p	宽带色散反射镜
CM63	860	720	1000	99	-150	5	p	宽带色散反射镜
PC1541	800	650	950	99.3	-35	5	p	宽带色散反射镜
PC52	825	600	1050	99	-50	5	p	宽带双角度色散镜
PC1411	700	450	950	99	-50	5	p	宽带双角度色散镜
PC1451	825	650	1000	99.8	-70	5	p	宽带互补对反射镜
PC125	815	630	1000	99.7	-60	7	p	宽带互补对反射镜
PC1511	800	600	1000	99.9	-60	5	p,s	宽带互补对反射镜
PC1441	825	600	1050	99.7	-50	5	p	宽带互补对反射镜
PC139_RC2	780	660	900	99	150	5	p	正色散宽带互补对
PC1321	835	700	970	99	-30	5	p	宽带互补对反射镜
PC1971_100	775	600	950	99	-100	5	p	宽带互补对反射镜
PC1971_50	775	600	950	99	-50	5	p	宽带互补对反射镜
PC150	765	570	960	99	-50	5	p	宽带互补对反射镜
PC2003	850	650	1050	99.7	-95	5	p	宽带互补对反射镜
PC1612	837.5	625	1050	99	-50	7	p	宽带互补对反射镜
CM2010	850	600	1100	99.5	-50	5	p	宽带互补对反射镜
PC45	825	550	1100	99	-40	7	p	宽带互补对反射镜
PC47	825	550	1100	98	-60	7	p	宽带互补对反射镜
PC5	825	550	1100	99	-40	5	p	宽带互补对反射镜
CM2012	900	600	1200	98.5	-50	5	p	宽带互补对反射镜
CM2112	900	600	1200	98.5	-50	5	p	宽带互补对反射镜
PC2020	900	600	1200	99	-50	7	p	宽带互补对反射镜
PC2151	875	500	1250	96	-40	5	p	宽带互补对反射镜
AR550-1130	852	580	1125	0.5	0	0	p	宽带增透膜
CM71	750	500	1000	98	0	45	p	分束镜(色散控制550-610nm)
F1204	775	650	900	99	0	45	s	分束镜
F1601	800	650	950	-	-	72	s	分束镜
BS32	800	625	975	8	0	45	p	分束镜
BS71	725	525	925	33	0	5	p	分束镜
BS1412	725	500	950	99.98	-	45	s	分束镜
F1551	725	450	1000	5	-	0	p	分束镜
BS1631	800	500	1050	50	0	45	p	分束镜
BS2043	700	400	1000	30	0	45	p	分束镜
BS2044	700	400	1000	50	0	45	p	分束镜
BS1504	750	450	1050	50	0	55.47	p	分束镜
BS2042	725	400	1050	70	0	45	p	分束镜

GDD (fs²) = Group Delay Dispersion 群延迟色散 (fs²)：衡量超短激光脉冲中不同频率成分在时间上散开程度的物理量，单位为飞秒平方 (fs²)。正值和负值表示不同类型的色散。

AOI = Angle of Incidence入射角 (度)：指入射光线与光学元件表面法线（垂直于表面的假想线）之间的夹角，单位为度 (°)。您写的 "Angle of normal Incidence" 是 "Angle of Incidence" 的另一种说法，意为“相对于法线的入射角”。

800nm窄带高色散反射镜（700–900 nm）产品列表：

该系列产品专为钛宝石激光器的核心工作波段优化设计，提供从强色散补偿到精密色散管理的全套解决方案。产品类型丰富，包括：

高色散反射镜：提供-500至-1500 fs2的负色散，用于振荡器腔内的色散补偿

高正色散反射镜：提供+150至+1000 fs2的正色散，用于展宽器或特定色散需求

三阶色散管理镜：GDD≈0且专门控制TOD的镜片，用于高阶色散优化

高反射镜：在特定波段反射率＞99.9%的标准镜片

分束器与偏振片：多种透射/反射比和偏振特性的元件

型号	CW（nm）	最小（nm）	最大（nm）	反射率（%）	GDD(fs2)	AOI(°)	偏振	备注
UHR23	785	760	810	99	0	3	p	三阶色散（TOD）二向色镜
BS1311_RC2	850	840	860	99.99	-	45	s	薄膜偏振片
TOD51	800	750	850	99	0	5	p	三阶色散（TOD）反射镜
TOD9	800	740	860	99	0	7	p	三阶色散（TOD）反射镜
PD51	807	775	840	99	1000	5	p	高正色散反射镜
PD1602	800	750	850	99.92	250	5	p	高正色散反射镜
PD1404_RC1	822	765	880	99	200	5	p	高正色散反射镜
PD5	795	730	860	99	150	5	p	高正色散反射镜
PD1521	805	730	880	99.8	250	5	p	高正色散反射镜
UHR301	700	660	730	99.97	0	0	p	高反射镜
CM1321_RC2	805	770	840	99.95	0	0	p	高反射镜
CM1322_RC2	885	850	920	99.8	0	0	p	高反射镜
UHR99	795	750	840	99	0	0	s	高反射镜
UHR21	800	750	850	99	-8	0	p	高反射镜
UHR22	800	750	850	99	-7	2	p	高反射镜
UHR24	800	750	850	99	0	0	p	高反射镜
HR1901	800	740	860	99.99	0	45	p,s	高反射镜
HR2005	800	700	900	99.99	0	45	s	高反射镜
HD1704	837.5	750	925	99.95	-175	5	p	高反射率高色散反射镜
HD2002	780	760	800	99.9	-1500	5	p	高色散反射镜
HD1607	780	755	805	99.94	-1000	5	p,s	高色散反射镜
HD15	805	780	830	99	-1300	5	p	高色散反射镜
HD1603	777.5	750	805	99.95	-1000	5	p,s	高色散反射镜
HD1631	800	770	830	99.8	-700	3	p	高色散反射镜
HD68	805	775	835	99.5	-1000	5	p	高色散反射镜
HD1441	720	680	760	99.8	-500	5	p,s	高色散反射镜
HD2012	800	760	840	99.95	-700	5	p	高色散反射镜
RHD4	795	750	840	99	-500	10	p	高色散反射镜
HD1401_RC1	775	725	825	99	-450	5	p	高色散反射镜
HD1401_RC2	775	725	825	99	450	5	p	高色散反射镜
HD31	785	730	840	99.7	-500	10	p	高色散反射镜
HD1942	795	740	850	99.7	-400	45	p	高色散反射镜
HD1608	780	720	840	99.8	-300	20	p	高色散反射镜
CM101	805	730	880	99	-115	7	p	高色散反射镜
HD1342	780	700	860	99	-275	45	p	高色散反射镜
HD116	785	700	870	99	-250	7	s	高色散反射镜
HD111	795	710	880	99	-270	7	p	高色散反射镜
HD1321	815	730	900	99	-180	5	p	高色散反射镜
HD1858	787.5	700	875	99.8	-300	5	p	高色散反射镜
HD58	785	690	880	99.5	-275	7	p	高色散反射镜
HD67	785	690	880	99.5	-320	5	p	高色散反射镜
HD1601_v2	700	600	800	99.5	-150	7	p	高色散反射镜
HD7101	850	750	950	99.8	-180	5	p	高色散反射镜
CM83	800	700	900	99	-50	5	p	高反射率色散反射镜
PC148	860	760	960	99	-50	5	p	高反射率色散反射镜
HD2222	800	700	900	99,5	-150	5	p,s	色散反射镜
HD1610	850	750	950	99.8	-150	5	p	色散反射镜
CM347	800	750	850	99.98	-80	3	p	色散输入耦合镜
AR770	790	770	810	1	0	0	p	宽带红外增透膜
HR1201	810	720	900	99	0	45	s	宽带高反射镜
CM61	800	700	900	99	0	5	p	零色散宽带高反射镜
CM81	800	700	900	99	0	5	p	零色散宽带高反射镜
PC1305_RC2	780	690	870	99	150	-	p	宽带双角度色散反射镜
DA2	780	680	880	99	-100	5	p	宽带双角度色散反射镜
CM1331	800	760	840	99	-30	0	p	宽带色散反射镜
BS1551	850	845	855	99	-	45	s	分束器
F1307	800	750	850	50	0	10	p	分束器
F1203	800	720	880	99	0	45	p	分束器
F1309	810	720	900	99	-	45	s	分束器
F1401	900	800	1000	99.99	-	15	p	分束器
HD1403_RC2	785	720	850	99	0	0	p	-
