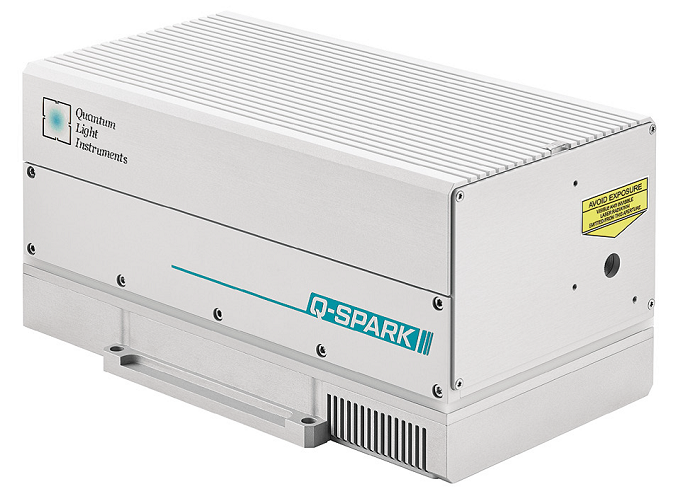

Quantum Light Instruments的Q-SPARK系列是一款风冷、二极管泵浦的调Q激光器。它能产生约750皮秒的亚纳秒脉冲，单脉冲能量超过5毫焦，峰值功率高达20兆瓦，专为需要短脉冲高功率的应用而设计。我们优化了创新的无水冷激光晶体端泵技术，可在紧凑且节能的封装中产生类高斯、低发散角的亚纳秒脉冲。被动调Q版本的 Q-SPARK 可配置为产生短至750皮秒、脉冲能量超过5毫焦的脉冲。电光调Q版本可提供高达20毫焦的脉冲能量，脉冲持续时间小于1.5纳秒。提供脉冲重复频率在10 - 100 Hz范围内的型号。
QLI DPSS风冷短脉冲Q开关激光器/大能量低重频半导体泵浦亚纳秒激光器通过内置Web服务器经由以太网端口进行监控和控制。提供API用于与用户设备集成。激光器的功能可通过广泛的辅助设备进一步扩展：内置谐波发生器可产生高达四倍频的输出波长。脉冲能量规格请参见数据手册。可使用我们可附加的电动衰减器来调节基波或谐波波长光束的脉冲能量。脉冲能量可通过我们可附加的带模拟和/或数字输出的脉冲能量监视器进行监测。谐波发生器的残余波长可通过可选的辅助出口端口访问。可根据要求提供光纤耦合输出。详细规格请垂询。
Quantum Light Instruments Q-SPARK二极管泵浦亚纳秒调Q激光器对比如下：
|
型号(MODEL) |
Q-SPARK |
||||||
|
-100PS |
-20PS |
-A10PS |
-A100 |
-A50 |
-B20 |
-C10 |
|
|
波长 |
1064nm |
||||||
|
Q开关类型(Q-Switchtype) |
被动,Cr:YAG |
主动,普克尔盒 |
|||||
|
脉冲重复频率 |
100Hz |
20Hz |
10Hz |
100Hz |
50Hz |
20 Hz |
10 Hz |
|
脉冲能量 |
1mJ |
2mJ |
5mJ |
2mJ |
5mJ |
10 mJ |
20 mJ |
|
典型脉冲持续时间 |
<2ns |
<800ps |
<2ns |
<1.5ns |
|||
|
脉冲间能量稳定性 |
<1.5%RMS |
<1.2%RMS |
|||||
|
线宽 |
单纵模 |
<0.8cm-1 |
|||||
|
功率漂移 |
±3.0% |
||||||
|
光束轮廓 |
近TEM∞ |
||||||
|
光束发散角 |
<1.5mrad |
<1mrad |
|||||
|
偏振 |
线性，水平 |
||||||
|
典型光束直径 |
1.2mm |
2.0mm |
|||||
|
抖动 |
1μsRMS |
<0.5nsRMS |
|||||
|
可选内置谐波发生器 |
|||||||
|
脉冲能量(532nm) |
0.5mJ |
1mJ |
2.5mJ |
1mJ |
2.5mJ |
5 mJ |
10 mJ |
|
脉冲能量(355nm) |
0.25mJ |
0.5mJ |
1.6mJ |
0.5mJ |
1.6mJ |
2.5 mJ |
5 mJ |
|
脉冲能量(266nm) |
0.1mJ |
0.2mJ |
0.8mJ |
0.2mJ |
0.8mJ |
1.5 mJ |
2.5 mJ |
|
可选衰减器 |
|||||||
|
透射率范围 |
0.5–95% |
||||||
|
尺寸 |
|||||||
|
激光头(宽x长x高) |
140×277×135mm3 |
||||||
|
控制器(宽x长x高) |
108×191×59mm3 |
||||||
|
电源适配器(宽x长x高)1212 |
50×125×32mm33典型值(适用于+12VDC输出) |
||||||
|
操作要求 |
|||||||
|
冷却要求 |
风冷 |
||||||
|
环境温度 |
15–30°C |
||||||
|
相对湿度 |
10–80%(无冷凝) |
||||||
|
电源电压1313 |
90–230VAC，单相，47–63Hz |
||||||
|
平均功耗 |
40W |
30W |
50W |
40W |
30W |
||
-由于大能量低重频半导体泵浦亚纳秒激光器持续的改进，所有规格如有变更，恕不另行通知。除非另有说明，所有规格均在基波波长和最大脉冲重复频率下测量。标记为“典型”的参数并非硬性规格指标，它们代表典型性能的参考值，实际性能因具体生产批次和产品个体而异。
-出厂设定的脉冲重复频率固定为表格中所示的最大重复频率。
-脉冲持续时间（脉宽）为基波波长下在半高全宽（FWHM）处测得，使用上升时间为350 ps的光电二极管进行测量。可提供短脉冲版本，其脉冲持续时间（脉宽）约缩短50%。如需详细规格，请咨询我们。
-在二极管泵浦空冷调Q激光器预热完成后，基于30秒内的运行数据测量得出。
-在预热20分钟后，于环境温度变化小于±2°C的条件下，基于8小时内的数据测量得出。
-光束发散角为全角，在1/e²（约4σ）能量处测量。
-典型光束直径是指在激光输出口20厘米处，在1/e²（约4σ）能量处测得的值。
-抖动时间是相对于泵浦二极管触发脉冲的下降沿测量的均方根（RMS）值。
-Q-DOUBLE系列与所有型号的独立式H-SMART谐波发生器兼容。此处列出的脉冲能量为最大值。详细规格请参阅H-SMART谐波发生器的数据手册。
-电动衰减器内置于激光器外壳中。可通过激光器的网页服务器控制界面进行远程传输率（透射率）调节。
-电源适配器的尺寸可能因具体型号而异，与此处标注的尺寸可能存在差异。
-本激光器亦可由适用的12V或28V直流电源供电。详情请咨询。
Quantum Light Instruments Q-SPARK二极管泵浦亚纳秒调Q激光器特性
-在1064 nm波长下，脉冲能量最高可达20毫焦，峰值功率超过20兆瓦
-风冷（无需水冷），短脉冲持续时间，低至750皮秒，重复频率最高可达100 Hz
-可选内置二次、三次或四次谐波发生器，泵浦二极管寿命超过20亿次脉冲
-内置同步脉冲发生器，用于触发用户设备，通过内置以太网接口进行远程监控和控制
-可选配附加的PC控制电动衰减器，可选配附加脉冲能量监视器，可选光纤耦合输出
辅助设备
-二极管泵浦空冷调Q激光器附加的PC控制电动衰减器，附加的脉冲能量监视器（带模拟和/或数字输出），辅助出口端口，用于访问谐波发生器的残余波长
Quantum Light Instruments DPSS风冷短脉冲Q开关激光器，低重频高能量DPSS激光器应用领域
-激光诱导击穿光谱 (LIBS)，激光探测与测距 (LIDAR)，激光烧蚀/微加工
-飞行时间光谱 (TOFS)，时间分辨光谱 (TRS)
-拉曼光谱，皮肤病学（如纹身去除等）
-眼科学，时域热反射法 (TDTR)
QLI低重频高能量DPSS激光器/二极管泵浦亚纳秒调Q激光器Q-SPARK尺寸图
