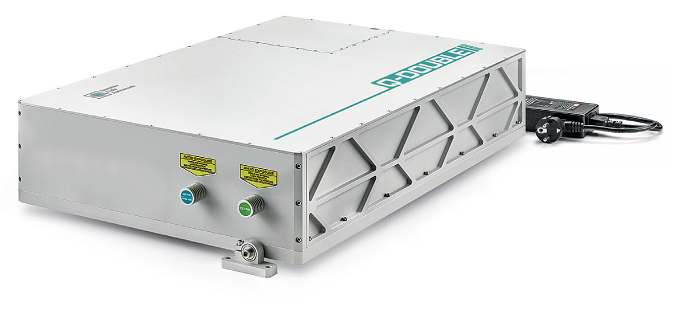

QLI Q-DOUBLE激光器的核心特点是能够发射一对能量高、时间间隔可精确调控的脉冲。它是一款二极管泵浦、风冷散热的调Q激光器，在10Hz的重复频率下，这一对脉冲的总能量输出峰值可达160mJ。它的设计初衷就是为了满足粒子图像测速（PIV）、激光诱导击穿光谱（LIBS）等前沿技术对双脉冲光源的特定需求。在高重复频率配置下，激光器可在100Hz重复频率下产生最高40mJ的总脉冲能量。激光器可配置为分别从Nd:YLF或Nd:YAG激光晶体发射1053nm或1064nm波长。当配置为1053nm时，激光器可从单次发射运行至最大脉冲重复频率，而光束发散角或光斑轮廓无明显变化。
Quantum Light Instruments创新的激光设计造就了结构紧凑、用户友好、即插即用的系统，且几乎无需维护。无需额外的冷水机或笨重的电源设备。所有激光电子设备均集成于Q-DOUBLE外壳内，唯一的外部模块是提供12或28VDC、50-200W功率（取决于型号）的电源适配器。双脉冲激光器通过内置的Web服务器经由以太网端口进行控制。无需安装控制软件——任何计算机甚至带有现代网页浏览器的手机都能控制Q-DOUBLE。激光器可提供低抖动的触发脉冲用于触发用户设备，在内部触发模式下超前时间可达450µs。在外部触发模式下，激光脉冲可由外部脉冲发生器触发。

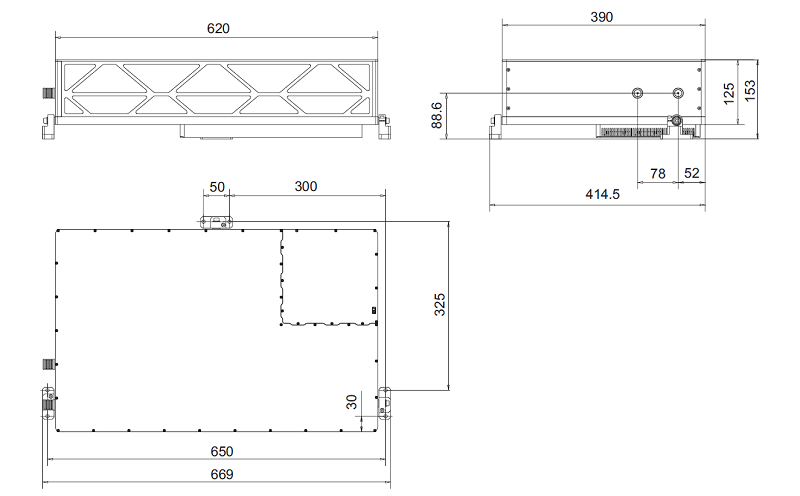

Quantum Light Instruments Q-DOUBLE双脉冲二极管泵浦风冷调Q激光器尺寸图
QLI双脉冲调Q脉冲激光器Q-DOUBLE产品特点
-每通道脉冲能量最高达80mJ和/或平均功率最高达2W
-脉冲重复频率最高达100Hz，风冷（无需水冷），脉冲持续时间5-10ns双脉冲时间间隔10ns-100ms可调
-内置独立延迟发生器，用于时序调整，泵浦二极管寿命保证超过20亿次脉冲
-内置同步脉冲发生器，用于触发用户设备，通过内置以太网接口实现远程监控与操作
-可选内置二次、三次或四次谐波发生器，可选内置基波波长衰减器，可选每通道脉冲能量监测器
-可选短腔版本：脉冲持续时间<3ns，脉冲能量最高达40Mj
Quantum Light Instruments Q-DOUBLE双脉冲调Q脉冲激光器典型应用
-粒子图像测速(PIV)，激光诱导击穿光谱(LIBS)
-激光诱导荧光(LIF)，平面激光诱导荧光(PLIF)，激光烧蚀/清洗
-全息术，电子散斑干涉测量(ESPI)，光诱导荧光(LIF)
双脉冲调Q脉冲激光器Q-DOUBLE对比如下：
|
类别 |
Q-DOUBLE-F10 |
Q-DOUBLE-E20 |
Q-DOUBLE-E33 |
Q-DOUBLE-D50 |
Q-DOUBLE-C100 |
|
基本参数 |
|||||
|
波长 |
1053 nm |
1053 或 1064 nm |
1064 nm |
||
|
脉冲重复频率 |
10 Hz |
20 Hz |
33 Hz |
50 Hz |
100 Hz |
|
脉冲能量 |
80 mJ |
60 mJ |
40 mJ |
20 mJ |
|
|
典型脉冲持续时间 |
< 5 ns |
< 7 ns |
|||
|
脉冲能量稳定性 |
< 0.5 % RMS |
||||
|
功率漂移 |
± 3.0 % |
||||
|
光束轮廓 |
Bell-shaped, > 80% fit to Gaussian |
||||
|
光束发散角 |
< 1 mrad |
||||
|
偏振 |
Linear, horizontal |
||||
|
典型光束直径 |
4.0 mm |
3.5 mm |
|||
|
抖动 |
< 0.5 ns RMS |
||||
|
可选谐波发生器 |
|||||
|
526.5 / 532 nm |
40 mJ |
35 mJ |
30 mJ |
20 mJ |
10 mJ |
|
351 / 355 nm |
24 mJ |
20 mJ |
18 mJ |
12 mJ |
6 mJ |
|
263 / 266 nm |
12 mJ |
10 mJ |
10 mJ |
6 mJ |
3 mJ |
|
可选衰减器 |
|||||
|
透射率范围 |
0.5 – 95 % |
1 – 95 % |
|||
|
尺寸 |
|||||
|
激光头 (宽×长×高) |
390 × 620 × 153 mm³ |
||||
|
电源适配器 (宽×长×高) |
192 × 178 × 46 mm³ |
||||
|
操作要求 |
|||||
|
冷却方式 |
Air cooled |
||||
|
环境温度 |
15 – 30 °C |
||||
|
相对湿度 |
10 – 80 % (non-condensing) |
||||
|
电源电压 |
90 – 230 VAC, single phase, 47 – 63 Hz |
||||
|
平均功耗 |
120 W |
160 W |
200 W |
||
-由于持续的产品改进，所有规格如有变更，恕不另行通知。除非另有说明，所有规格均在基波波长和最大脉冲重复频率下测量。标记为“典型”的参数并非硬性规格指标，它们代表典型性能的参考值，实际性能因具体生产批次和产品个体而异。
-出厂设定的脉冲重复频率固定为表格中所示的最大重复频率。
-脉冲持续时间（脉宽）为基波波长下在半高全宽（FWHM）处测得，使用上升时间为350 ps的光电二极管进行测量。可提供短脉冲版本，其脉冲持续时间（脉宽）约缩短50%。如需详细规格，请咨询我们。
-在激光器预热完成后，基于30秒内的运行数据测量得出。
-在预热20分钟后，于环境温度变化小于±2°C的条件下，基于8小时内的数据测量得出。
-光束发散角为全角，在1/e²（约4σ）能量处测量。
-典型光束直径是指在激光输出口20厘米处，在1/e²（约4σ）能量处测得的值。
-抖动时间是相对于泵浦二极管触发脉冲的下降沿测量的均方根（RMS）值。
-Q-DOUBLE系列与所有型号的独立式H-SMART谐波发生器兼容。此处列出的脉冲能量为最大值。详细规格请参阅H-SMART谐波发生器的数据手册。
-电动衰减器内置于激光器外壳中。可通过激光器的网页服务器控制界面进行远程传输率（透射率）调节。
-电源适配器的尺寸可能因具体型号而异，与此处标注的尺寸可能存在差异。
-双脉冲二极管泵浦风冷调Q激光器亦可由适用的12V或28V直流电源供电。详情请咨询。
