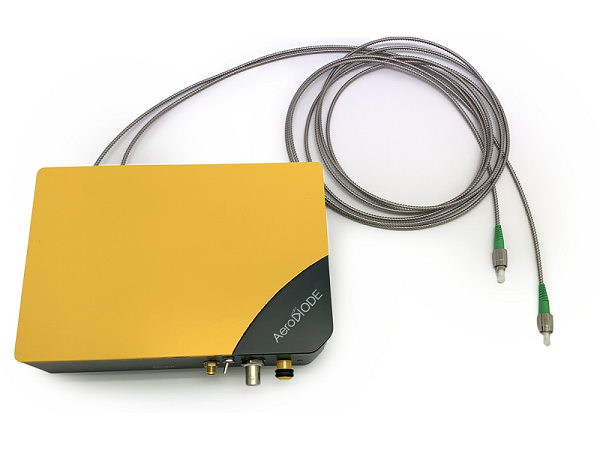

Aerodiode公司的SOM-std/HPP/shape低脉冲宽度高速光纤调制器的产品介绍

AeroDIODE的SOM高速光纤调制器是一款基于半导体光放大器的超紧凑设备。它具备纳秒级响应、高动态范围和高消光比的特点，工作波长为750-1700nm。该调制器支持内部脉冲生成和外部TTL触发，脉冲宽度可低至1.5ns，且运行低噪声、无损耗。

AeroDIODE高速光纤调制器SOM主要特征：

-SOM光开关调制器无插入损耗

-高动态范围：＞48dB

-极低噪声与稳定信号

-高速：上升/下降时间低至500ps

-用户可设计时域脉冲形状（仅SOM-shape型号支持）

-SOM光开关调制器具备高消光比：＞50dB

-脉冲期间无波长漂移：SOM在产生短脉冲的同时保持输入CW信号的窄线宽

低脉宽光纤调制器SOM（半导体光调制器）是声光调制器（AOM）、电光调制器（EOM）乃至直接激光二极管调制方案的智能替代方案。多波长光纤调制器具备无损耗、低噪声、高速、高动态范围、高消光比和高偏振稳定性，工作波长覆盖750至1700纳米。所有低脉宽光纤调制器均支持USB连接或模拟信号控制。它是唯一满足可靠、稳定且高效光纤耦合强度调制所有要求的解决方案。低脉宽光纤调制器SOM系列为一款即用型光纤耦合模块。切换速度＜1ns，可作为无损耗高动态范围振幅调制器、高速光学隔离开关或全范围可变光学衰减器（VOA）使用。纳秒级光纤强度调制器SOM-shape版本额外集成3通道脉冲延迟发生器，支持外部同步功能。与所有AeroDIODE产品相同，用户可通过GUI软件完全控制SOM光纤调制器所有模块功能，提供多种软件集成库（含LabVIEW虚拟仪器、DLL动态链接库、Hexa等）。

一般来说SOA光纤调制器也能作为纳秒级光纤强度调制器使用，但用户需要深刻理解SOA的驱动特性、热特性、偏振特性等，面临巨大技术挑战。而SOM光纤调制器是一个完整的、即用型的调制系统，SOA光纤调制器只是一个核心的光学增益芯片。两者最大的区别在于应用理念和系统集成度。SOA光纤调制器的消光比等性能高度依赖于输入光的偏振态，这意味着如果输入光的偏振发生变化，调制的效果会剧烈波动甚至失效。而SOM光纤调制器为达到高消光比，需要在输出端加一个起偏器，产品内部通常会集成偏振控制器或使用对偏振不敏感的SOA设计。此外，输出端的反射水平是一个关键参数，在某些情况下会刺激激光操作。光纤连接器端面的微小反射都可能导致SOA光纤调制器产生自激振荡，破坏调制信号。SOM光纤调制器会在输入和输出端集成高质量的光学隔离器，极大抑制反射，保证系统稳定工作。

CW二极管驱动器引脚配置

AeroDIODE高速光纤调制器SOM应用：

-激光雷达(LIDAR)测试；

-激光种子源等。

AeroDIODE高速光纤调制器规格：

SOM光开关调制器输入阻抗均为50Ω，SOM-std与SOM-HPP工作电压为12-15Vdc（OEM）110/220V，SOM-shape工作电压为24Vdc（OEM）110/220V。低脉宽光纤调制器SOM-shape额外集成3通道脉冲延迟发生器，支持外部同步功能。

AeroDIODE高速光纤调制器图纸：

左侧为SOM-std和SOM-HPP尺寸，右侧为SOM-shape（用户自定义脉冲形状）尺寸

AeroDIODE高速光纤调制器在大多数可用波长下获得1.5ns的脉冲，实现纳秒级光纤强度调制器效果。
