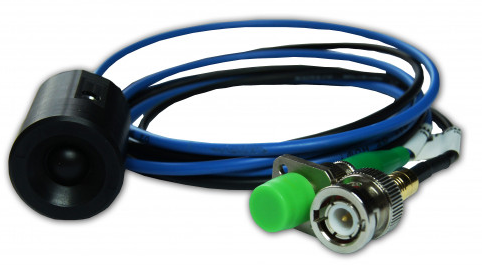

MenloSystems与Fraunhofer HHI联合推出了一款适用于1560nm激光器的光纤耦合型太赫兹天线模块。该模块包含发射端（TERA15-TX-FC/TERA15-HP-TX）和接收端（TERA15-RX-FC），专为全光纤THz-TDS系统设计，完美匹配1560nm激光波长。拥有大于300μW太赫兹功率、大于100dB动态范围，以及6THz带宽。这些模块集灵活性和坚固性于一身，模块所采用的大功率天线技术依赖于InGaAs/InAlAs多层台式结构，并具有发射器高压偏压的额外优势。这种独特的方法确保了效率和性能（超过3倍太赫兹振幅）的提升。

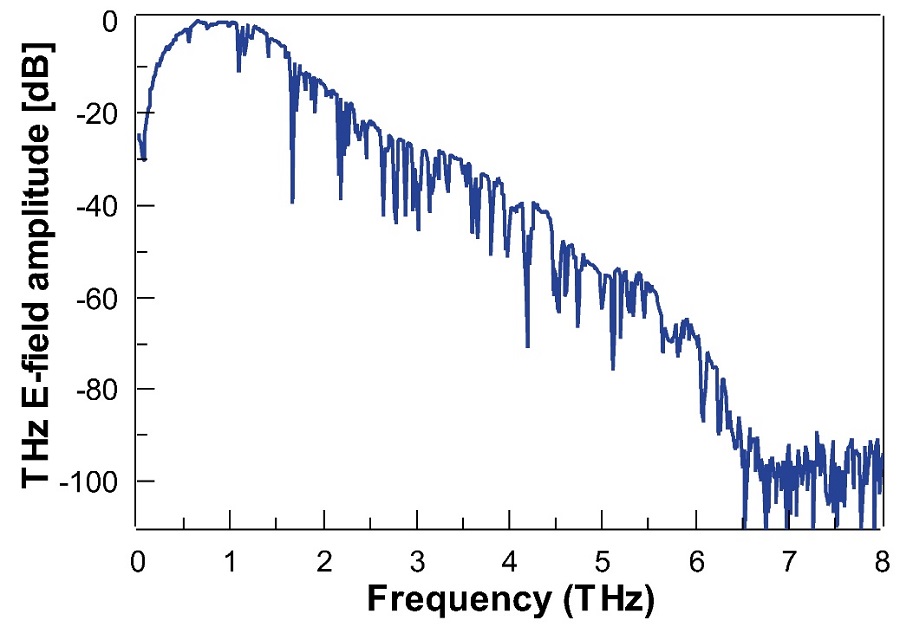

接收端 TERA15-RX-FC频域数据：
TERA15-TX-FC Thz天线测量设置:100V 偏置，25mW 光功率，24Hz 扫描速度，以实现>6THz and >95dB in 60 sec。TERA15-HP-TX 测量设置: 200V 偏压 50mW 在24Hz的扫描速度下，光功率大于6THz，60秒内达到110dB。所有测量都是在空气环境条件下进行的。
|
|
TX发射端 |
RX接收端 |
|
平均光功率 |
20 mW |
16 mW |
|
电气输入/输出 |
100 V |
107 TIA |
警告：Thz天线发射器处的最大光功率为30 mW，接收器处为40 mW（100 MHz重复率）；最大电压120V。
为了实现尽可能高的太赫兹带宽，Menlo Systems/Fraunhofer HHI对光纤耦合光电导天线发射器和探测器组件的结构进行了精心优化。此外，即使在恶劣的环境条件下，光纤耦合光电导天线的保偏（PM）耦合光纤也能实现可靠稳定的运行。Menlo Systems/Fraunhofer
HHI目前提供标准光纤耦合光电导天线发射器(TERA15-TX-FC)和接收器(TERA15-RX-FC)以及新型高功率发射器(TERA15-HP-TX)。总之，Menlo Systems/Fraunhofer HHI的光纤耦合光电导天线TERA15开创了THz-TDS系统的新纪元，为行业的性能、灵活性和耐用性设定了标准。
光纤耦合太赫兹天线主要参数
-6 THz带宽 (typ.6.5 THz)
-大于100 dB 动态范围
-线性偏振太赫兹输出
-PM光纤耦合
-高功率发射器
-大于3倍的THz E-field
-大于300μW太赫兹功率
-高达110dB
光纤耦合太赫兹天线特点
-Thz天线针对波长在1560nm左右、脉冲宽度<100fs、重复频率为100MHz的激光器进行了优化
-单极调制时偏置电压更高
-特定天线设计，发射器/接收器应用
-灵活的光纤耦合模块
-两种垂直安装方式（M4螺纹）
-Thz天线推荐激光源：ELMO HP，C-Fiber
-可选配置：反射头、集成太赫兹光学元件的紧凑型传感器单元
光纤耦合太赫兹天线功能和优势：
|
|
TERA15-TX-FC |
全新:TERA15-HP-TX |
TERA15-RX-FC |
|
天线 |
标准功率发射器 |
高功率(HP)发射器 |
接收器 |
|
太赫兹功率 |
高达100µW |
>300µW |
/ |
|
光谱和动态范围 |
>6太赫兹,>100dB |
>6太赫兹，高达110dB |
/ |
|
天线材质 |
Fe:InGaAs/InAlAs |
Fe:InGaAs/InAlAs |
InGaAs:Rh |
|
感光波长 |
最大1.57µm |
最大1.57µm |
最大1.57µm |
|
光纤跳线 |
PM-PANDA, l=100cm, FC/APC. 可选SMF28光纤 |
PM-PANDA, l=100cm, FC/APC. 可选SMF28光纤 |
PM-PANDA, l=100cm, FC/APC. 可选SMF28光纤 |
|
电气连接 |
1m 连接器电缆, LEMO 0S |
1m 连接器电缆, LEMO 0S |
1m SMB 连接器电缆, BNC适配器 |
|
外壳直径 |
24.95mm |
24.95mm |
24.95mm |
|
工作条件 |
|||
|
平均光功率 |
<30mW |
<50mW |
<30mW |
|
光脉冲持续时间 |
<100fs |
<100fs |
<100fs |
|
重复频率 |
100MHz(80-250MHz) |
100MHz(80-250MHz) |
100MHz(80-250MHz) |
|
偏置电压 |
100V(单极),0-100V调制 |
100V(单极),0-100V调制 |
无 |
|
调制频率 |
最高75kHz(单极) |
最高75kHz(单极) |
无 |

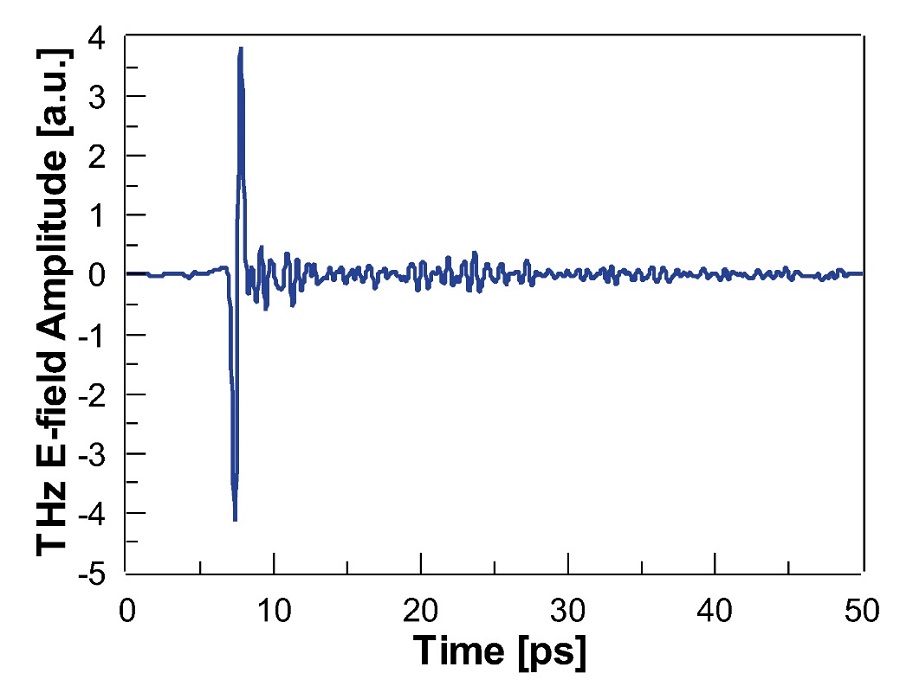

发射端TERA15-TX-FC的时域数据：

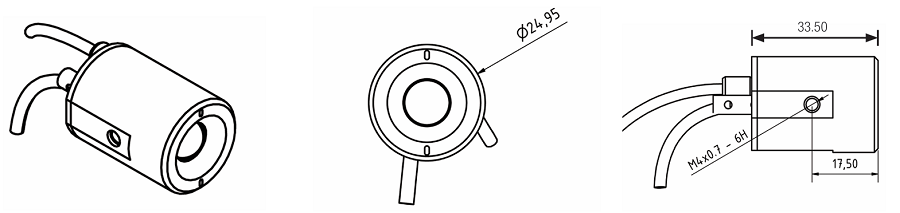

天线外形尺寸
