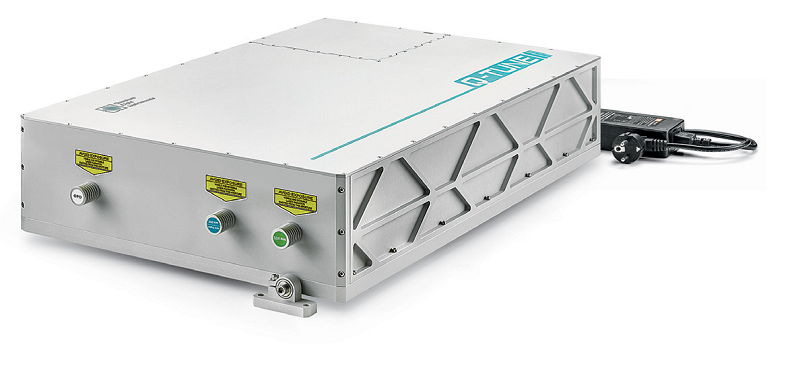

Quantum Light Instruments推出的Q-TUNE-IR是一款专为红外光谱学等领域设计的高性能激光器。该风冷、二极管泵浦的调Q激光器，利用光学参量振荡器技术，可在1380-4500 nm范围内实现波长调谐，线宽窄至10 cm⁻¹，是一款峰值功率极高的相干光源。它为红外分光光度法、计量学、单分子振动显微镜及遥感等应用提供了强大支持，同时也可根据需求提供线宽更宽的版本。
1380-4500nm可调谐纳秒OPO有两种类型的 OPO 镀膜可选。第一种针对 2.1 μm 范围内的最大透射率进行了优化（选项 -TC1）。第二种针对 3.3 – 3.9 μm 范围内的最大透射率进行了优化（选项 -TC2）。请参阅下图的典型调谐曲线进行比较。
QLI 突破性的无水冷激光晶体泵浦技术能够产生高质量的泵浦光束，脉冲能量高达 100 mJ。无需安装在桌下的冷水机或笨重电源。所有激光电子设备都集成在 Q-TUNE-IR 的外壳中，唯一的外部模块是提供 12 或 28 VDC、50 – 150 W 功率（取决于型号）的电源适配器。
泵浦激光器和 OPO 均通过单个以太网端口通过内置 Web 服务器进行控制。无需安装控制软件 – 任何计算机甚至带有现代网页浏览器的手机都能够控制 Q-TUNE-IR。还提供了 API 用于与用户设备集成。除了可调谐波长输出外，Q-TUNE-IR 还提供一个额外端口用于接入泵浦激光光束。
QLI中红外可调谐纳秒脉冲激光器，1380-4500nm可调谐纳秒OPO，高重频中红外可调谐纳秒OPO参数表：
|
型号 |
型号: Q-TUNE-IR |
||||||
|
-C10 |
-C100 |
-E33 |
-F10 |
-F20 |
|||
|
波长范围, nm |
1380 – 4500 nm |
||||||
|
脉冲重复频率 |
10 Hz |
100 Hz |
33 Hz |
10 Hz |
20 Hz |
||
|
脉冲能量 |
（指 3300 nm 处的脉冲能量） |
||||||
|
-TC1（镀膜选项1） |
≥ 1.5mJ |
≥ 1 mJ |
≥ 3 mJ |
≥ 5 mJ |
≥ 4 mJ |
||
|
-TC2（镀膜选项2） |
≥ 2 mJ |
≥ 1.3 mJ |
≥ 4 mJ |
≥ 6 mJ |
≥ 5 mJ |
||
|
线宽 |
< 10 cm⁻¹ |
||||||
|
脉冲持续时间 |
3 – 4 ns 典型值 |
||||||
|
脉冲间稳定度 |
< 4.5 % RMS |
||||||
|
功率漂移 |
± 3.0 % |
||||||
|
偏振 |
水平，线性 |
||||||
|
典型光束直径 |
3 mm |
5mm |
6mm |
||||
|
典型光束发散角 ¹ |
< 7 mrad |
< 5 mrad |
|||||
|
时间抖动 |
< 0.5 ns RMS |
||||||
|
基波波长最大脉冲能量 ¹²⁾ |
20 mJ |
14 mJ |
50 mJ |
80 mJ |
60 mJ |
||
|
部件 |
尺寸 (宽 x 长 x 高) |
||||||
|
激光头 |
390 × 620 × 153 mm³ |
||||||
|
电源适配器 |
192 × 178 × 46 mm³ |
||||||
|
空气吹扫单元 |
422 × 460 × 89 mm³ |
||||||
|
参数 |
规格 |
||||||
|
冷却要求 |
风冷（无水冷） |
||||||
|
环境温度 |
15 – 30 °C |
||||||
|
相对湿度（无冷凝） |
10 – 80 % |
||||||
|
电源电压 |
90 – 230 VAC，单相，47 – 63 Hz |
||||||
|
平均功耗 |
< 50 W |
< 150 W |
< 80 W |
<120W |
|||
由于持续改进，所有规格如有变更，恕不另行通知。除非另有说明，所有规格均在 3300 nm 波长和最大脉冲重复频率下测量。标记为"典型"的参数不是规格指标，它们是典型性能的指示，会因我们制造的每个单元而异。
在 1800 – 2500 nm 范围内的输出点存在两个波长，分别对应 OPO 的信号光和闲频光。可提供单波长输出和/或在 2800 – 2900 nm 范围内无间隙的配置。详情请垂询。
内部触发模式下的出厂设定脉冲重复频率。脉冲重复频率可分频至 1 Hz。
指 3300 nm 处的脉冲能量。其他波长的典型脉冲能量请参见调谐曲线。
可提供宽波段版本，线宽高达 200 cm⁻¹。详情请垂询。
在 1550 nm 波长下于半高宽处测量，使用上升时间为 350 ps 的光电二极管。
预热后运行 30 秒内测量。
预热 20 分钟后，在 8 小时期间内，环境温度变化小于 ± 2 °C 时测量。功率值每秒计算一次。
光束直径在距激光输出口 20 cm 处于 1/e² 水平（在 1550 nm 波长下）测量。
在 1550 nm 波长下于 1/e² 水平测量的全角。
相对于泵浦二极管触发脉冲的下降沿。
激光脉冲能量针对 OPO 泵浦进行优化，与此处所示的独立激光器规格不同。
电源适配器尺寸取决于 Q-TUNE-IR 型号。
根据型号不同，激光器可由合适的 12 或 28 VDC 电源供电。详情请垂询。
空气吹扫单元随附集成电源适配器。

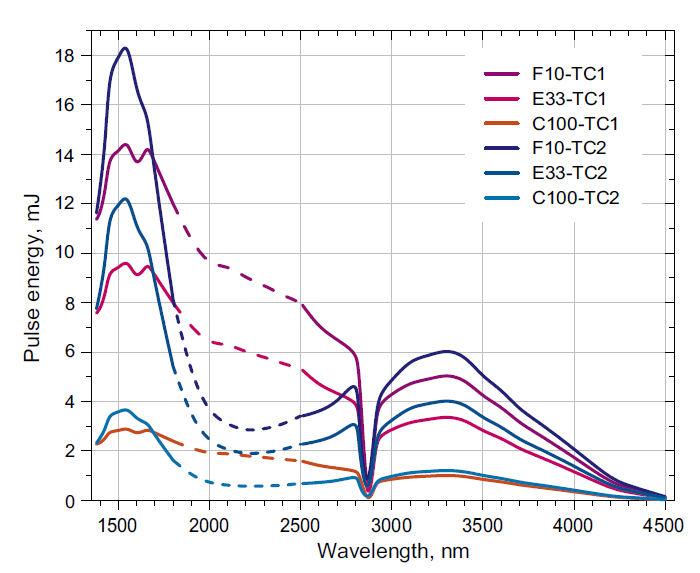

典型的高重频中红外可调谐纳秒OPO Q-TUNE-IR调谐曲线。虚线显示信号波和惰波未分离的范围
可根据要求提供可选扩展：
用于 OPO 波长和线宽监测的紧凑型光谱仪。用于脉冲能量控制的内置衰减器。用于消除水蒸气吸收线并提高光学器件寿命的空气吹扫装置。

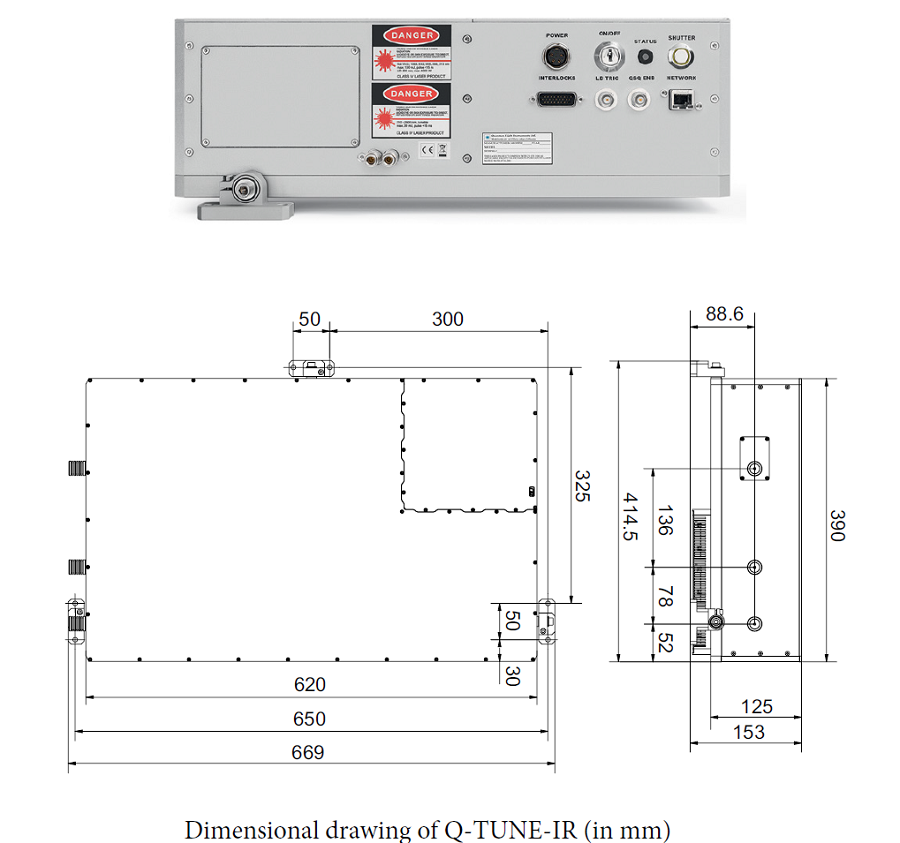

QLI中红外可调谐纳秒脉冲激光器，1380-4500nm可调谐纳秒OPO，高重频中红外可调谐纳秒OPO外形图：
