作者：维尔克斯 时间：2025-11-21 2:55:52
德国Gitterwerk GmbH是一家专注于高功率与超短脉冲激光器核心元件——高品质衍射光栅的科技公司。其核心价值在于突破了高性能光栅的产业化瓶颈，将原本局限于实验室或小批量试制的高效率、高损伤阈值透射光栅及脉冲压缩光栅，成功转化为可大规模工业化生产的产品。此举精准地填补了市场在高功率激光核心元件规模化、稳定供应方面的关键空白。
1030nm高效率透射光栅规格参数：
- 啁啾脉冲放大：用于超短脉冲激光系统中的脉冲压缩
- 光束合成：将多个激光束合成为一束更高功率的激光
- 工业与科研：广泛应用于材料加工、光谱学、激光雷达、生命科学和半导体制造等领域等
Gitterwerk光栅拥有高达99.5%的衍射效率，主要需求是用于啁啾脉冲放大(chirp pulsed amplification)，通常需要单偏振态下效率极高的光栅，Gitterwerk光栅大部分产品均为s偏振。若用户的应用需求超出标准品范围，Gitterwerk GmbH随时可进行新设计，需要注意的是Gitterwerk光栅只生产方形或者矩形的，不做圆形。

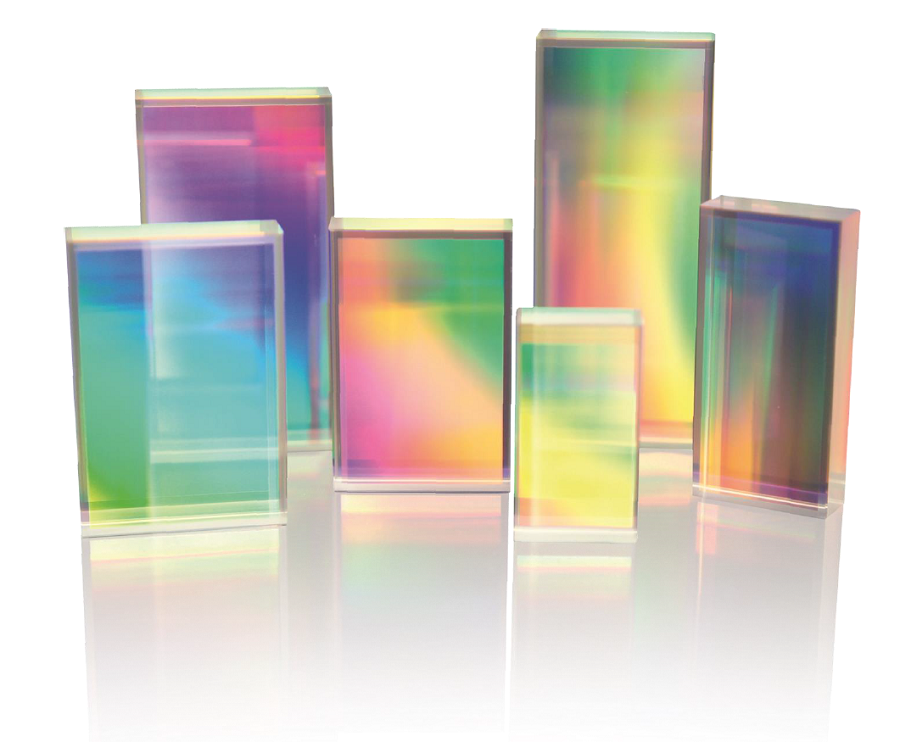

Gitterwerk GmbH高效率透射光栅/脉冲压缩光栅图示
1030nm高效率透射光栅规格参数：
Gitterwerk提供各个波长的衍射透射光栅和脉冲压缩光栅，其产品具备光束质量高，损伤阈值高和效率高等特点，可用于工业和科研领域。以下是1550nm光栅标准品的规格参数：
|
序号 |
a |
b |
c |
d |
|
中心波长(nm) |
1550 |
1550 |
1550 |
1550 |
|
光栅周期(nm) |
833 |
1000 |
1250 |
1666 |
|
线密度(l/mm) |
1200.5 |
1000.0 |
800.0 |
600.2 |
|
偏振 |
TE(s-pol.) |
TE(s-pol.) |
TE(s-pol.) |
TE+TM(unpol.) |
|
入射角(1) |
68.5° |
50.8° |
38.3° |
27.7° |
|
衍射效率(≥)(1,2) |
97.5% |
97.5% |
97.5% |
90.0%(1) |
|
角色散 [°/nm] |
-0.188 |
-0.091 |
-0.058 |
-0.039 |
(1)在中心波长
(2)包括AR涂层
(3)在各偏振模式上取平均值
1550nm透射光栅的镀膜曲线图：
不同的线密度和入射角度，使得1550nm光栅的衍射效率在宽波段范围不一样，另外，在涉及偏振无关性的时候，衍射效率比偏振依赖性的效率低，TE+TM(unpol.)是取在各偏振模式上取平均值。

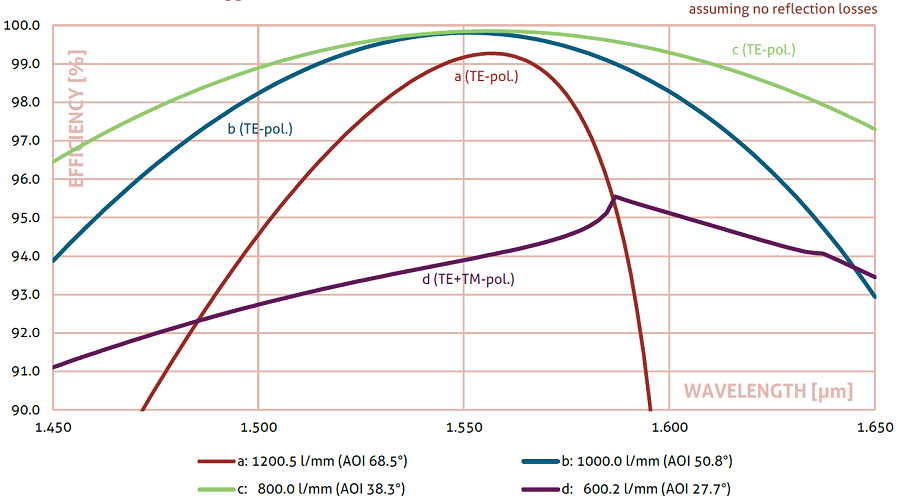

1550nm光栅衍射效率曲线图
1550nm高效率脉冲压缩衍射光栅的基底规格：
1550nm光栅的基底材质是熔融石英，具备高耐用性和周期性的100%特点，可镀AR增透膜。Gitterwerk脉冲压缩光栅的尺寸高达135mm，以下是其基底尺寸的简单介绍。
|
基底材质 |
熔融石英:Heraeus Suprasil 3002 (4) |
|||
|
基底厚度[mm] |
常用格式宽x高[mmxmm](5) |
|||
|
6.35 |
137x28 |
135x20 |
100x20 |
77x15 |
|
3.00 |
65x25 |
55x25 |
30x25 |
30x20 |
(3) 含水量降低至<1 ppm
(4) 可定制以满足您的特定需求

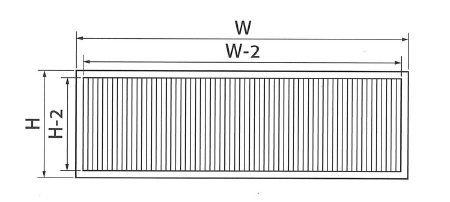

透射光栅尺寸图
