西格玛光机/Sigmakoki/OptoSigma为您提供一套完整的、基于标准自动转动平台（OSMS-60YAW）的小型自动转动偏光棱镜镜架/电动棱镜旋转镜架/小型电动偏光棱镜镜架/小型电动偏光镜镜架系统。西格玛光机/Sigmakoki/OptoSigma提供多种型号的镜架与适配器，可直接安装直径φ25.4mm至φ30mm、厚度2.5mm至38mm的各类偏光棱镜。通过精准的型号匹配，您可轻松实现光学实验与测量中偏振态的自动化、高精度控制，系统具备出色的可靠性与易用性。
以下是可直接安装小型自动转动偏光棱镜镜架/小型电动偏光棱镜镜架/小型电动偏光镜镜架/电动棱镜旋转镜架（直径φ25.4mm-φ30mm，厚度2.5-38mm），型号分别是：OSMS-60-WPQ-30，OSMS-60-WHD-30；OSMS-60-GTPC-25.4-1，OSMS-60-GHD-25.4-1；OSMS-60-GTPC-25.4-2，OSMS-60-GHD-25.4-2。构建棱镜自动角度调整(转动)系统。请根据偏光棱镜的不同厚度尺寸，选用对应的型号。转动机构采用了标准自动转动平台（型号：OSMS-60YAW），精度可靠。

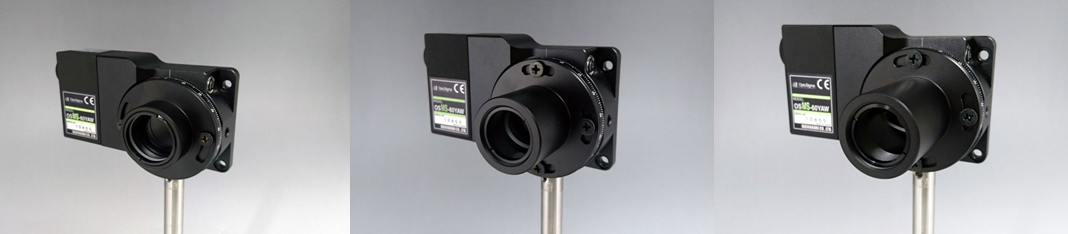

图：左：OSMS-60-WPQ-30；中：OSMS-60-GTPC-25.4-1；右：OSMS-60-GTPC-25.4-2

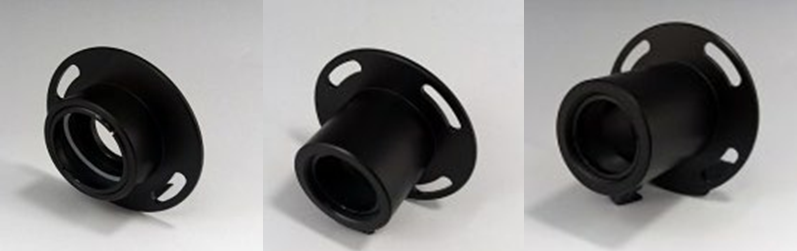

图：左：OSMS-60-WHD-30；中：OSMS-60-GHD-25.4-1；右：OSMS-60-GHD-25.4-2
小型自动转动偏光棱镜镜架/小型电动偏光棱镜镜架/小型电动偏光镜镜架详细参数：
|
型号 |
OSMS-60-WPQ-30 |
OSMS-60-WHD-30 |
|
产品名称 |
小型自动转动偏光镜镜架 |
偏光镜适配器 |
|
主要结构 |
OSMS-60YAW＋OSMS-60-WHD-30＋RO-12-60 |
- |
|
适用元器件外［mm］ |
φ30 |
|
|
适用元器件厚［mm］ |
2.5~8.3 |
|
|
自重［kg］ |
0.53 |
0.08 |
|
型号 |
OSMS-60-GTPC-25.4-1 |
OSMS-60-GHD-25.4-1 |
|
产品名称 |
小型自动转动偏光镜镜架 |
偏光棱镜用适配器 |
|
主要结构 |
OSMS-60YAW＋OSMS-60-GHD-25.4-1＋RO-12-60 |
- |
|
适用元器件外［mm］ |
φ25.4 |
|
|
适用元器件厚［mm］ |
17-24.5 |
|
|
自重［kg］ |
0.56 |
0.11 |
|
型号 |
OSMS-60-GTPC-25.4-2 |
OSMS-60-GHD-25.4-2 |
|
产品名称 |
小型自动转动偏光镜镜架 |
偏光棱镜用适配器 |
|
主要结构 |
OSMS-60YAW＋OSMS-60-GHD-25.4-2＋RO-12-60 |
- |
|
适用元器件外［mm］ |
φ25.4 |
|
|
适用元器件厚［mm］ |
28-38 |
|
|
自重［kg］ |
0.57 |
0.12 |
|
推荐选用的驱动/电缆 |
|
|
驱动器 |
GSC-01、GSC-02C、SHOT-702H、GIP-101B、 SHRC-203、HIT-MV・HIT-SA、PGC-04-U、HSC-103 |
|
主要结构 |
D15RP-CA |
|
OSMS-60YAW |
|
|

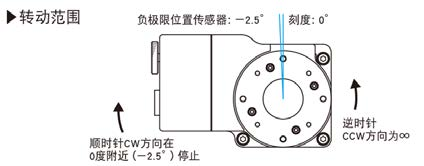

转动范围 |
逆时针转动CCW方向为∞，顺时针转动CW方向在0度附近（－2.5°）停止 |
|
分辨率［°/pulse］ |
(整步)0.005° (半步)0.0025° |
|
最大速度［°/sec］ |
30 |
可分别购买适配器和自动转动平台（OSMS-60YAW），用户自己组装。先将适配器组装到台面上，再使用适配器内的螺纹环固定偏光棱镜等光学器件。也可在您手头现有的自动转动平台（OSMS-60YAW或已停止生产的旧型号SGSP-60YAW-0B）上改装，固定光学器件时推荐选用专用的螺纹环扳手。详情请咨询。如果希望配合其他型号自动转动平台使用的话，欢迎来信来函咨询。也可安装其他尺寸的偏光棱镜等光学器件，详情请咨询。

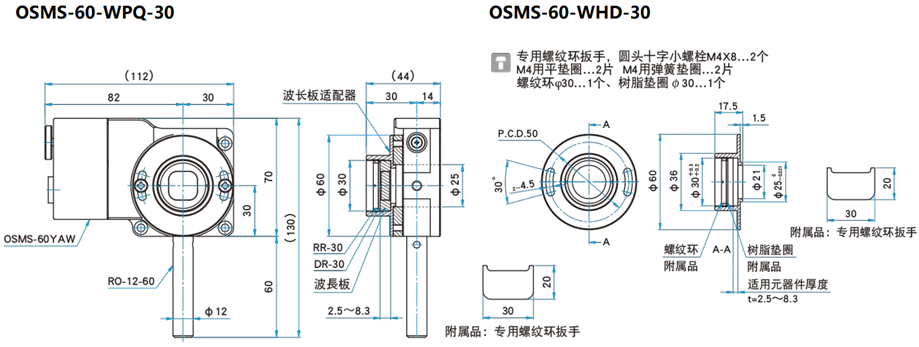

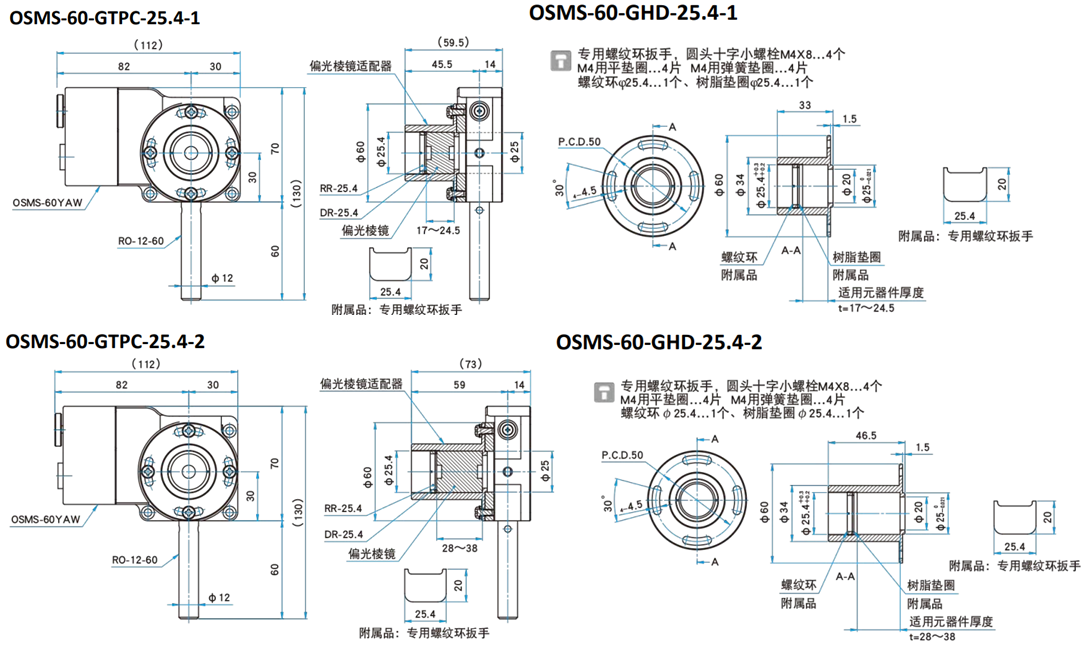

小型自动转动偏光棱镜镜架/小型电动偏光棱镜镜架/小型电动偏光镜镜架/棱镜旋转镜架外形图
