作者：维尔克斯 时间：2025-12-3 11:27:47
立陶宛3Photon的PPKTP（KTiOPO4）非线性晶体，中文名称周期性极化磷酸氧钛钾晶体，可提供IBS离子束溅射镀膜。周期性极化磷酸氧钛钾（PPKTP）是标准KTP（KTiOPO4）非线性晶体的先进工程化版本。通过精密的极化技术，PPKTP晶体显著拓展了其应用范围，尤其在量子光学等领域表现突出。周期极化磷酸氧钛钾晶体拥有高损伤阈值（>55 J/cm² @ 1064nm, 10ns, 10Hz），非线性系数可达>10pm/V @ Type 1, SPDC 400->800nm。并且可在400–3500nm波长范围内实现准相位匹配。
得益于周期性极化结构，PPKTP（KTiOPO4）能够通过准相位匹配（Type 0）实现高效的频率转换。这一特性使其成为高效非线性光学过程的理想选择，包括自发参量下转换、光学参量振荡器、差频产生、和频产生及谐波生成。
PPKTP周期性极化磷酸氧钛钾晶体优点：
- 不受光折变效应影响，具备高损伤阈值
- 可实现400–3500 nm全波段相位匹配
- 高非线性系数（>10 pm/V @ 类型1，SPDC 400→800 nm）
- 绿光/红光产生的优选方案（尤其适用于连续波或低功率光源）
- 采用高抗灰迹晶体材料确保最佳性能
- 高损伤阈值镀膜支持远超其他周期性极化材料的泵浦强度
- IBS离子束溅射镀膜在3μm波段具有低吸收特性
- 激光级表面处理（平面/楔形/凸面曲率半径>5mm），可实现低粗糙度
- 最小极化周期可达2μm
需要注意的是20-30mm长度的周期极化磷酸氧钛钾晶体侧壁易碎，需特别防护。极化过程会改变KTP晶体结构，可能导致非线性系数降低。532nm及更短波长下高功率连续波仍可能诱发灰迹效应。
典型应用有：参量转换过程：SPDC、n次谐波产生、和频/差频转换（400→800nm、775→1550nm、1064→532nm等），光场压缩与光谱窄化，可见光至中红外波段光学参量放大/振荡/发生器（输出可调谐）。
3Photon的周期性极化磷酸氧钛钾晶体基本参数：
|
标准尺寸 |
标准通光口径1×6mm（宽×高），最长30mm（支持定制） |
|
激光级表面处理 |
平面/楔形/凸面（曲率半径>5mm） |
|
极化周期 |
>2μm |
周期极化磷酸氧钛钾晶体可提供镀膜/抛光/封装定制服务。
立陶宛3Photon公司可提供IBS离子束溅射镀膜，IBS离子束溅射系统可实现非线性晶体的高精度镀膜，相比电子束镀膜具有更优越的性能表现，在提升薄膜质量、效率和激光损伤阈值的同时，显著降低3μm波段的吸收率。以下是镀膜的示例。

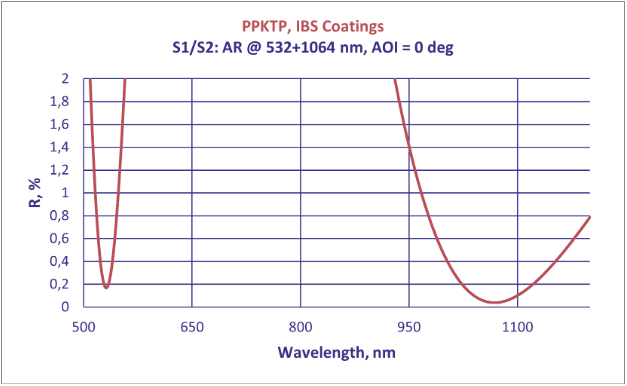

S1/S2面：1064nm增透（R<0.1%）+532nm增透（R<0.5%），0度入射
S1/S2面：1600nm+800nm增透（R<0.35%），0度入射
S1/S2面：1550nm+775nm增透（R<0.35%），0度入射
S1/S2面：760-800nm+1520-1600nm双波段增透（R<0.5%），0度入射
S1/S2面：1990nm增透（R<1%）+995nm/663nm增透（R<0.65%），0度入射
