Quantum Light Instruments DPSS Q开关激光器Q2系列：80mJ脉冲能量，100Hz，5-10ns脉宽

作者：维尔克斯时间：2025-12-5 10:24:10

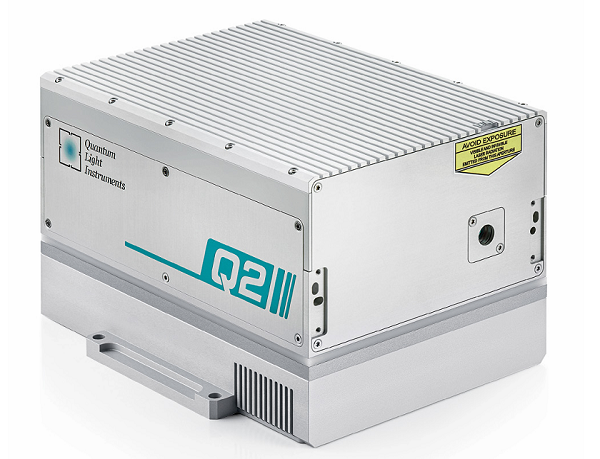

Quantum Light Instruments 的 Q2 系列是一款由二极管泵浦、完全采用风冷散热的调 Q 激光器，专门面向需要高峰值功率脉冲的各种应用场景。该系列采用我们创新的、无需水冷的激光晶体端面泵浦技术，可输出接近高斯分布、低发散角的优质光束。此外，Q2 是一个高度灵活的平台，可根据需求进行多种配置方式的扩展与定制。

它可配置为在 10 Hz 脉冲重复频率下输出 80 mJ 的脉冲能量。对于高重复频率配置，激光器可以在 100 Hz 下产生高达 20 mJ 的能量。激光器可配置为分别由 Nd:YLF 或 Nd:YAG 激光晶体产生 1053 nm 或 1064 nm 波长。由于 Nd:YLF 晶体的热特性，在 1053 nm 波长下，激光器可以从单次发射运行到最大脉冲重复频率，而光束发散角或轮廓不会发生变化。

在短腔配置下，与标准配置相比，脉冲持续时间可减少 50%。脉冲的峰值功率可达 30 MW 以上，脉冲能量高达 60 mJ。

基于热电冷却器的温控系统消除了与水冷相关的风险（如泄漏、有机污染等），并降低了维护成本。根据要求，标准的风冷散热器可以从激光器主体上拆卸下来，激光器可以安装到用户提供的冷板或其他冷却系统上。

创新的激光设计造就了一个紧凑、用户友好、即插即用且需要极少维护的系统。

QLI Q2系列激光器具备卓越的性能与高度的灵活性，其脉冲能量高达80 mJ，平均功率达2 W，脉冲重复频率最高100 Hz，并采用无需水冷的风冷设计。该激光器脉冲持续时间为5-10 ns（短腔选配可缩至2-3 ns），重量轻便（<9 kg），且泵浦二极管寿命超过20亿次。它内置同步脉冲发生器与以太网接口，支持设备触发与远程监控。此外，它还提供丰富的可选配置，包括各类谐波发生器、能量监测器、光束导引模块等，以满足多样化的应用需求。

此激光器广泛应用于多种精密科学与工业领域，是进行激光诱导击穿光谱（LIBS）、激光探测与测距（LIDAR）、激光烧蚀与清洗、时间飞行光谱（TOFS）以及激光诱导荧光（LIF）光谱等研究的理想工具。同时，它在闪光光解、脉冲激光沉积（PLD）、眼科治疗、时域热反射法（TDTR）以及LCD修复等领域同样表现出色。

本激光器无需在光路下方安装笨重的电源或冷却器，所有电子元件均集成于Q2主机内。外部仅需连接一个轻巧的控制盒（提供激光控制接口）以及一个电源适配器（输入100-240VAC，输出12或28VDC，功率30-100W，具体取决于型号）。

1064/1053nm纳秒激光器通过内置的Web服务器经以太网端口进行控制，无需安装特定软件，使用任何带有现代网页浏览器的计算机甚至手机即可操作Q2，同时提供API接口供用户设备集成。

可为用户设备提供低抖动触发脉冲。在内部触发模式下，触发前置时间最高可达300或450微秒（取决于激光波长）。在外部触发模式下，也可由延迟发生器进行外部触发来控制激光脉冲。

该激光器的功能可通过一系列辅助设备进行灵活扩展，包括可附加的二次谐波发生器、电动衰减器、脉冲能量监测器及光束导引模块，同时也提供独立的H-SMART系列高次谐波发生器、双通道脉冲发生器和专用于紫外光学保护的气密净化单元，共同构成了一个完备的定制化解决方案。

Quantum Light Instruments高能量紧凑型纳秒DPSS激光器参数如下：

参数	型号: Q2
	-B10	-C10	-D10	-E10	-F10
波长	1064 / 1053 nm				1053 nm
脉冲重复率 ²	10 Hz
脉冲能量 ³	10 mJ	20 mJ	35 / 40 mJ	60 / 65 mJ	80 mJ
典型脉冲持续时间 ⁴	< 8 ns		< 7 ns		< 5 ns
脉冲能量稳定性 ⁵	< 0.5 % RMS
功率漂移 ⁶	± 3.0 %
光束轮廓	钟形，与高斯曲线拟合度 >80%
光束发散角 ⁷	< 1.5 mrad		< 1 mrad
偏振	线性，水平
典型光束直径 ⁸	1.5 mm		2.0 mm	3.0 mm	4.0 mm
抖动 ⁹	< 0.5 ns RMS
可选衰减器参数 ¹¹
透射率范围	0.5 – 95 %

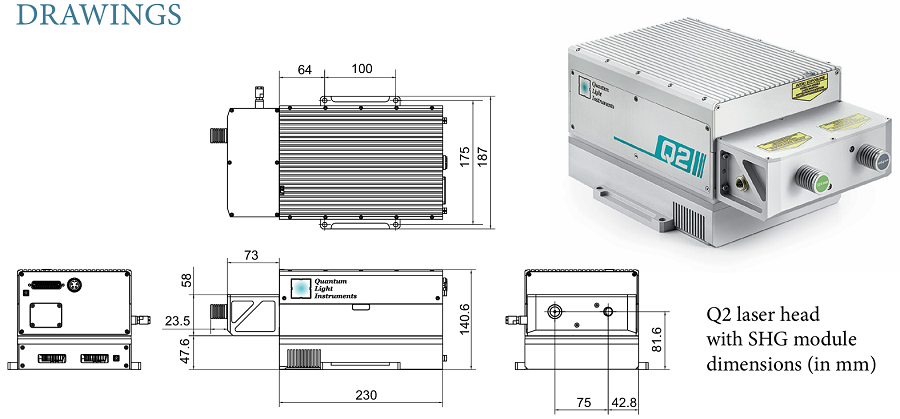

组件	尺寸 (宽 × 长 × 高)

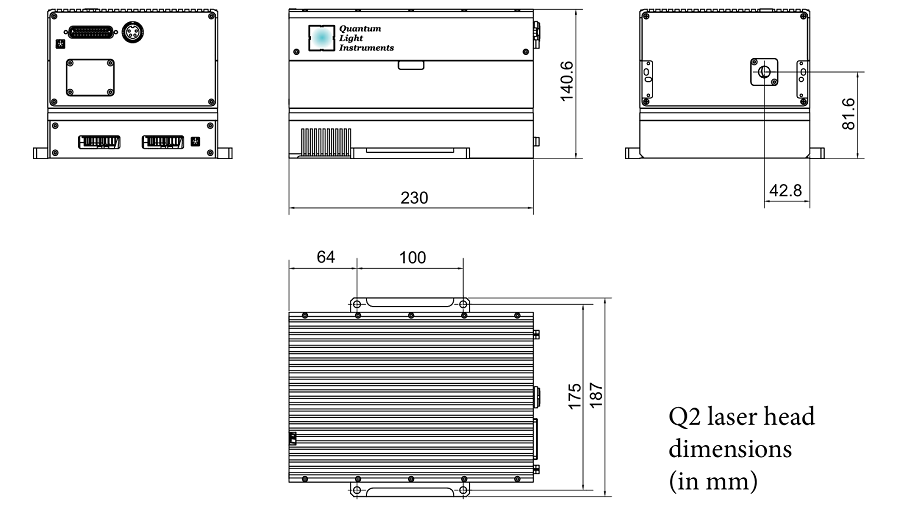

激光头	160 × 230 × 141 mm
控制器	108 × 191 × 59 mm
电源适配器 ¹²	50 × 125 × 31 mm（典型值）
工作条件参数	要求
冷却方式	风冷
环境温度	15 – 30 °C
相对湿度	10 – 80 %（无冷凝）
电源电压 ¹³	90 – 230 VAC，单相，47 – 63 Hz
平均功耗	30W		40W	50W	60W

波长	-B10	-C10	-D10	-E10	-F10
532 / 526.5 nm	4 / 5 mJ	8 / 10 mJ	16 / 20 mJ	30 / 32 mJ	40 mJ
355 / 351 nm	2.4 / 3 mJ	4.5 / 6 mJ	9 / 12 mJ	18 / 20 mJ	24 mJ
266 / 263 nm	1.2 / 1.5 mJ	2.4 / 3 mJ	5 / 6 mJ	9 / 10 mJ	12 mJ
213 / 211 nm	0.5 mJ	1 mJ	2 mJ	3.5 mJ	5 mJ

由于产品持续改进，所有规格如有变更，恕不另行通知（注释1）。除非另有说明，所有规格均在基础波长和最大脉冲重复频率下测量。标记为"典型"的参数并非严格规格，而是典型性能的指示，实际值会因个体产品而异。

出厂设定的脉冲重复率固定为表格中所示的最大值（注释2）。在内部触发模式下，重复率可通过整数分频降至 1 Hz。

当脉冲能量以 xx/yy 格式表示时（注释3），第一个数值对应 1064 nm 波长版本，第二个数值对应 1053 nm 版本。

脉冲持续时间在基础波长下以半高宽测量（注释4），使用上升时间为 350 ps 的光电二极管。可提供短脉冲版本，其脉冲持续时间缩短约50%。详情请咨询以获取详细规格。

脉冲能量稳定性在激光器预热后运行30秒的时间内测量（注释5）。功率漂移则在激光器预热20分钟后，于环境温度变化小于 ±2°C 的条件下持续运行8小时测得（注释6）。

光束发散角为全角，在 4σ 级别测量（注释7）。光束直径在距离激光输出端20厘米处，于 4σ 级别测量（注释8）。抖动是相对于泵浦二极管触发脉冲的下降沿测量的（注释9）。

Q2激光器兼容我司的可附加二次谐波发生器及所有独立式H-SMART系列谐波发生器（注释10）。此处列出的脉冲能量为最大值，详细规格请参考谐波发生器的数据手册。

电动衰减器可附加于激光器外壳上（注释11），其透射率可通过激光器的网页服务器控制界面进行远程调节。

电源适配器的尺寸可能因具体型号而异，与此处标注有所不同（注释12）。激光器也可由适用的12 VDC或28 VDC电源供电（注释13），详情请垂询。

高能量紧凑型纳秒DPSS激光器在20-50HZ脉冲重复频率下的规格参数

参数	型号: Q2
532 / 526.5 nm	-B20	-C20	-D20	-E20	-D33	-E33	-B50	-C50	-D50
波长	1064 / 1053 nm					1064 nm	1064 / 1053 nm		1064 nm
脉冲重复率 ²	20 Hz				33.3 Hz		50 Hz
脉冲能量 ³	8/10 mJ	16/20 mJ	32/40 mJ	60/65 mJ	40 mJ	60 mJ	8/10 mJ	16/20 mJ	40 mJ
典型脉冲持续时间 ⁴	< 7 ns		< 5 ns				< 7 ns	< 6 ns	< 5 ns
脉冲能量稳定性 ⁵	< 0.5 % RMS
功率漂移 ⁶	± 3.0 %
光束轮廓	钟形，与高斯曲线拟合度 >80%
光束发散角 ⁷	< 1.5 mrad		< 1 mrad
偏振	线性，水平
典型光束直径 ⁸	1.5 mm		3.0 mm	4.0 mm			1.5 mm	2.5 mm	3.5 mm
抖动 ⁹	< 0.5 ns RMS
波长	-B20	-C20	-D20	-E20	-D33	-E33	-B50	-C50	-D50
532 / 526.5 nm	4/5 mJ	8/10 mJ	16/20 mJ	30/32 mJ	20 mJ	30 mJ	4/5 mJ	8/10 mJ	20 mJ
355 / 351 nm	2.4/3 mJ	4.5/6 mJ	9/12 mJ	18/20 mJ	12 mJ	18 mJ	2.4/3 mJ	4.5/6 mJ	12 mJ
266 / 263 nm	1.2/1.5 mJ	2.4/3 mJ	5/6 mJ	9/10 mJ	6 mJ	9 mJ	1.2/1.5 mJ	2.4/3 mJ	6 mJ
213 / 211 nm	0.5 mJ	1 mJ	2 mJ	3 mJ	2 mJ	2.5 mJ	0.4 mJ	0.8 mJ	1.5 mJ
平均功耗	30 W	40 W	70 W	80 W		100 W	50 W	80 W	100 W
可选衰减器参数 ¹¹	指标
透射率范围	1 – 95 %
组件	尺寸 (宽 × 长 × 高)
激光头	160 × 230 × 141 mm
控制器	108 × 191 × 59 mm
电源适配器 ¹²	192 × 178 × 46 mm（典型值）
参数	要求
冷却方式	风冷
环境温度	15 – 30 °C
相对湿度	10 – 80 %（无冷凝）
电源电压 ¹³	90 – 230 VAC，单相，47 – 63 Hz

QLI 1064/1053nm纳秒激光器技术规格注释

由于产品持续改进，所有规格如有变更，恕不另行通知（注释1）。除非另有说明，所有规格均在基础波长和最大脉冲重复频率下测量。标记为“典型”的参数并非严格规格，而是典型性能的指示，实际值会因个体产品而异。

出厂设定的脉冲重复率固定为表格中所示的最大值（注释2）。在内部触发模式下，重复率可通过整数分频（f/2, f/3, f/4, …）降至 1 Hz。

当脉冲能量以 xx/yy 格式表示时（注释3），第一个数值对应 1064 nm 波长版本，第二个数值对应 1053 nm 版本。脉冲持续时间在基础波长下以半高宽测量（注释4），使用上升时间为 350 ps 的光电二极管；可提供短脉冲版本，其脉冲持续时间缩短约50%，详细规格请垂询。

脉冲能量稳定性（注释5）在激光器预热后运行30秒的时间内测量。功率漂移（注释6）则在激光器预热20分钟后，于环境温度变化小于 ±2°C 的条件下持续运行8小时测得。

光束发散角（注释7）为全角，在 4σ 级别测量。光束直径（注释8）在距离激光输出端20厘米处，于 4σ 级别测量。抖动（注释9）是相对于泵浦二极管触发脉冲的下降沿测量的。

QLI 1064/1053nm纳秒激光器兼容我司的可附加二次谐波发生器（SHG型号）及所有独立式H-SMART系列谐波发生器（注释10）；此处列出的脉冲能量为最大值，详细规格请参考各谐波发生器的数据手册。电动衰减器（注释11）可附加于激光器外壳上，其透射率可通过激光器的网页服务器控制界面进行远程调节。

电源适配器的尺寸（注释12）可能因具体型号而异，与此处标注有所不同。激光器也可由适用的12 VDC或28 VDC电源供电（注释13），详情请垂询。

Q2紧凑可调纳秒激光器在100/200 Hz脉冲重复频率下的规格

参数	型号: Q2
	-200	-100	-A100	-B100	-C100
波长	1064 nm
脉冲重复率 ²	200 Hz	100Hz
脉冲能量 ³	1 mJ	2.5 mJ	5 mJ	10 mJ	20 mJ
典型脉冲持续时间 ⁴	< 10 ns		< 8 ns		< 7 ns
脉冲能量稳定性 ⁵	< 0.5 % RMS
功率漂移 ⁶	± 3.0 %
光束轮廓	钟形，与高斯曲线拟合度 >80%
光束发散角 ⁷	< 2 mrad		< 1.5 mrad		< 1mrad
偏振	线性，水平
典型光束直径 ⁸	1.5 mm		2.0 mm	2.5 mm	3.5 mm
抖动 ⁹	< 0.5 ns RMS
可选衰减器参数 ¹¹
透射率范围	1 – 95 %
组件	尺寸 (宽 × 长 × 高)
激光头	160 × 230 × 141 mm
控制器	108 × 191 × 59 mm
电源适配器 ¹²	192 × 178 × 46 mm（典型值）
工作条件参数	要求
冷却方式	风冷
环境温度	15 – 30 °C
相对湿度	10 – 80 %（无冷凝）
电源电压 ¹³	90 – 230 VAC，单相，47 – 63 Hz
平均功率	40W	50W	70W	80W	100W

波长	-200	-100	-A100	-B100	-C100
532 nm	0.5 mJ	1.25 mJ	2.5 mJ	5 mJ	10 mJ
355 nm	0.25 mJ	0.7 mJ	1.5 mJ	3 mJ	6 mJ
266 nm	0.1 mJ	0.3 mJ	0.7 mJ	1.5 mJ	3 mJ
213 nm	0.02 mJ	0.1 mJ	0.25 mJ	0.5 mJ	1 mJ
