CYBEL公司在2μm波段的掺钬光纤放大器领域推出了两款侧重不同的主力产品：HELIOS-2100系列与CALIPSO放大器。 其中，HELIOS-2100系列面向高功率需求，最高输出可达到20W，并能够在1980–2080nm、跨度达98nm 的波长范围内保持稳定的高功率输出，特别适用于高能物理、材料加工等对能量强度要求较高的应用场景。而CALIPSO放大器则专为高精度光谱应用设计，它针对2121.8nm氢气吸收线进行了优化，虽然输出功率为2W，但具备极窄的线宽（2MHz）、高于40dB的信噪比以及卓越的偏振特性，使其在氢气检测、环境监测及高分辨率光谱学等要求极致精度的场景中表现出色。这两款产品分别以“高功率、宽带宽”和“窄线宽、高精度”为特色，满足了从宏观能量处理到微观分子探测的不同层次工业与科研需求。
Cybel掺钬光纤放大器参数列表：
|
光学参数 |
HELIOS-2100 |
|
波长(nm) |
2000~2130 |
|
输入信号线宽(MHz) |
<3 |
|
输入信号功率(mW) |
1(@2100nm，较低输入功率-20dBm) |
|
输出功率(W) |
1~5(可提供更高功率) |
|
ASE输出功率(mW) |
20(@输出功率=5W,输入功率=3mW) |
|
偏振消光比(dB) |
≥18(保偏版本) |
|
光束质量M² |
<1.1 |
|
输出隔离度(dB) |
30(输出准直器可选) |
|
输入/输出光纤长度(m) |
1(单模或保偏1950nm铠装光缆) |
|
电气参数 |
|
|
电压(V) |
18~30 |
|
预热时间(min) |
20 |
|
电源功耗(W) |
200(@最大输出功率=1W) |
|
通用参数 |
|
|
尺寸(mm³) |
200x150x43 |
|
存储温度(℃) |
-20~65 |
|
工作外壳温度(℃) |
-10~50 |
|
湿度(%) |
0~95(无凝结) |
|
光学参数 |
HELIOS-BT-2100 |
|
波长(nm) |
2030~2130 |
|
输入信号线宽(MHz) |
<2 |
|
输入信号功率(mW) |
1~20 |
|
输出信号功率(W) |
5~20(输入功率Pin=0dBm(1mW)时) |
|
输出功率可调范围(%) |
5~100(输出功率Pout=30W时) |
|
输出模场直径(µm) |
10~11(保偏版本) |
|
偏振消光比(dB) |
≥20 |
|
输出光束质量M2 |
1.1 |
|
信噪比(dB) |
≥45(光谱分析仪分辨率=1nm) |
|
输出功率变化(%) |
+/-3(预热20min后) |
|
输入光纤长度(m) |
>0.7(可根据要求提供更长光纤) |
|
输出光纤长度(m) |
>0.7(可根据要求提供更长光纤) |
|
输出隔离度(dB) |
20(可选，外置于OEM模块) |
|
电气参数 |
|
|
电压(V) |
110~220V(50~60Hz) |
|
预热时间(min) |
20 |
|
功耗(W) |
<30(环境温度25℃，最大输出功率20W时) |
|
通用参数 |
|
|
尺寸(inch) |
19 |
|
存储温度(℃) |
-10~65 |
|
工作外壳温度(℃) |
0~60 |
|
湿度(%) |
5~95 |
Cybel掺钬光纤放大器HELIOS：

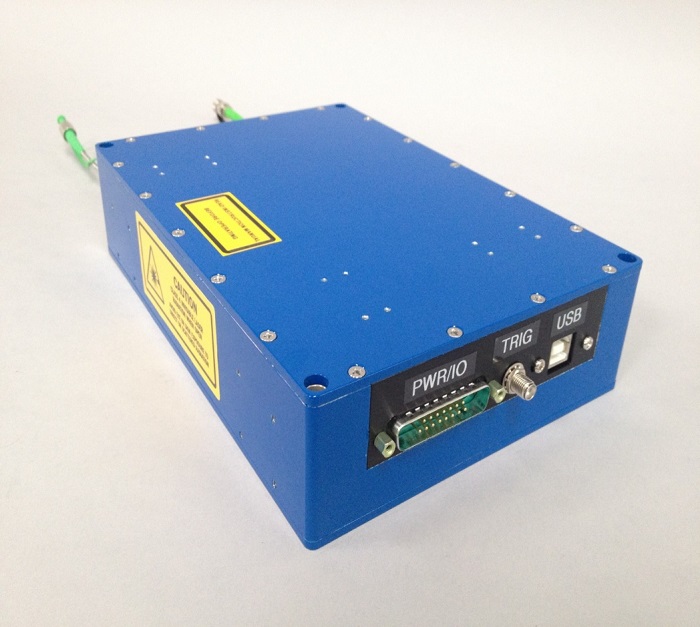

CYBEL HELIOS-2100系列是一款掺钬单模光纤放大器，专为放大2000至2130nm范围内人眼安全光而设计。HELIOS-2100专门针对2100nm这一重要波长进行优化，近红外光纤放大器适用于高能物理与研发应用。该高功率光纤放大器可在低于1mW的输入功率下，提供超过5W的单横模输出功率。
HELIOS-2100放大器采用OEM设计，提供标准光纤或全保偏光纤版本。高功率光纤放大器的输出功率、关键监控及操作参数（如自动电流控制（ACC）和自动功率控制（APC）模式）均通过USB端口进行调控。
CYBEL HELIOS-BT-2100系列是一款高功率掺钬光纤放大器，专为放大2030至2130nm范围内人眼安全光而设计。HELIOS-2100针对2100nm这一关键波长进行优化，适用于高能物理与研发应用。该高功率掺钬光纤放大器可在低于1毫W的输入功率下，提供超过20W的单横模输出功率。
Cybel高功率2μm激光器也提供台式型号：HELIOS-BT-2100放大器采用19英寸台式设计，提供标准光纤或全保偏光纤版本。此放大器亦可以OEM模块形式提供，便于系统集成与部署。输出功率、关键监控及操作参数（如自动电流控制（ACC）和自动功率控制（APC）模式）均通过USB端口进行调控。
Cybel掺钬单模光纤放大器应用领域：
-高能物理
-测试与测量
-塑料加工
-医疗
-干涉测量与光谱学
2121.8nm掺钬光纤放大器CALIPSO：
Cybel的CALIPSO-2121是一款先进的窄线宽光纤放大器，专为放大窄线宽波长以进行精确的氢气分子检测而设计。掺钬窄线宽光纤放大器能提供高达2W的输出功率，并具有高偏振消光比。该窄线宽光纤放大器可在2121.8nm吸收线范围内连续调谐，从而实现精确的氢气测量。该掺钬窄线宽光纤放大器采用MOPA设计，将窄线宽（2MHz）激光器与光纤放大器相结合，以提升性能。

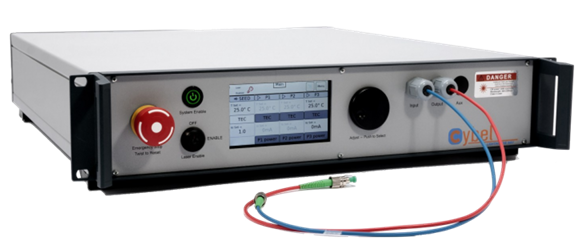

氢气检测光纤放大器同时具备台式型号，CALIPSO-2121封装在一个19英寸、2U高的可上架台式设备中，窄线宽光纤放大器通过模拟前面板端口或USB通信面板进行控制，为集成到各种系统配置中提供了灵活性和便利性。近红外光纤放大器同时也提供OEM版本。均为氢气检测光放大器。
氢气检测光纤放大器应用领域：
-氢气检测
-环境监测
-激光雷达
-国防与安全
-光谱学
2121.8nm掺钬光纤放大器规格参数列表：
|
光学参数 |
CALIPSO-2121 |
|
波长(nm) |
2121 |
|
输入信号功率(dBm) |
0~10 |
|
输出信号功率(W) |
2(输入功率Pin=0dBm(1mW)时) |
|
输出功率可调范围(%) |
5~100(输入功率Pin=0dBm(1mW)时) |
|
偏振消光比(dB) |
≥20(保偏版本) |
|
输出光束质量M² |
1.1 |
|
信噪比(dB) |
≥40(光谱分析仪分辨率=1nm) |
|
输出功率变化(%) |
+/-3(预热20min后) |
|
输出隔离度(dB) |
20 |
|
输入/输出光纤长度(m) |
>0.7(可提供更长光纤) |
|
电气参数 |
|
|
电压(V) |
110~220(@50-60Hz) |
|
预热时间(min) |
20 |
|
电源功耗(W) |
<100(25°C,最大输出功率=33dBm时) |
|
通用参数 |
|
|
尺寸(inch) |
19 |
|
存储温度(℃) |
0~60 |
|
工作外壳温度(℃) |
15~35 |
2121.8nm掺钬光纤放大器特性曲线：

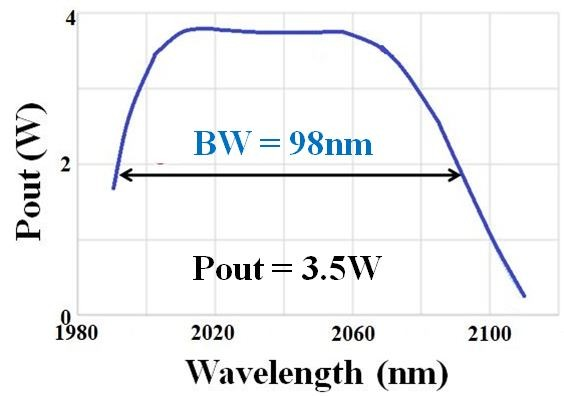

HELIOS高功率光纤放大器能在从大约1980nm到2080nm的宽达98nm的波长范围内，都保持较高且稳定的3.5W功率输出。具有宽带宽的特性。

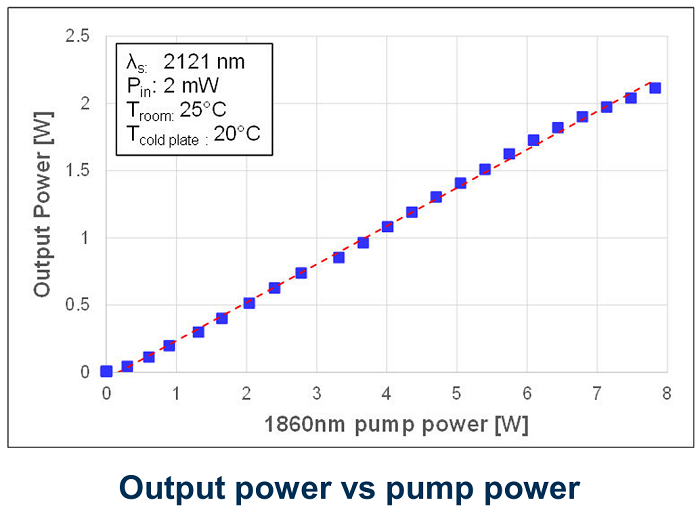

氢气检测光纤放大器CALIPSO放大器的输出功率随泵浦功率变化的关系曲线。它直观地表现了为达到特定输出功率所需的泵浦功率水平，反映了掺钬光纤激光放大器的能量转换效率。

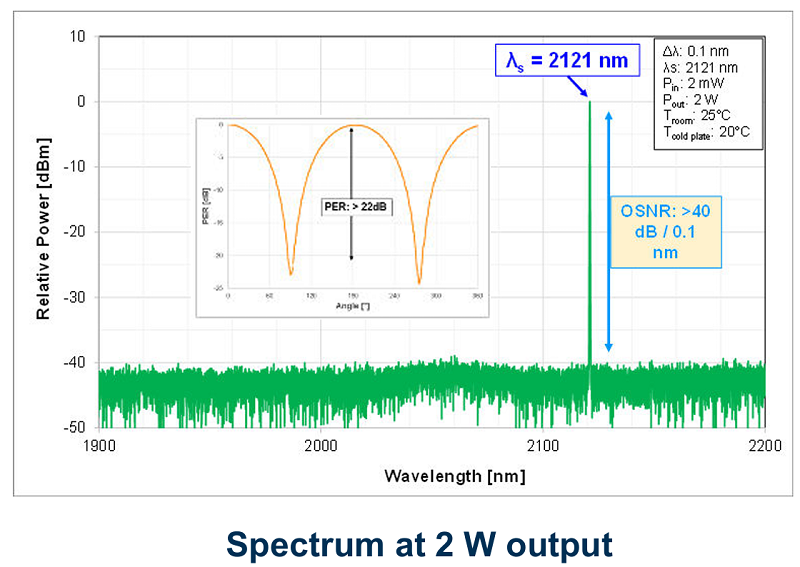

氢气检测光放大器CALIPSO放大器输出功率为最大2W时的光谱特性。信噪比在0.1nm分辨率带宽下大于40dB，表明输出激光的纯度高，背景噪声极低。掺钬光纤激光放大器偏振消光比大于22dB，，表明激光具有极好的线偏振特性。
