作者：维尔克斯 时间：2025-12-16 9:34:54
在高端激光系统的设计过程中，高反射镜的选型尤为关键，其中激光损伤阈值（LIDT）是评估反射镜能否在既定激光功率条件下长期、稳定运行的重要参数。作为国际知名的光学元件厂商，CVI Laser Optics与爱特蒙特（Edmund Optics） 均提供种类丰富的高反射镜产品。在相同激光工况下，例如1064nm Nd:YAG 激光、脉冲宽度20ns、重复频率20Hz的测试条件中，CVI的Nd:YAG高反射镜表现出更高的可承受激光能量，显示出更优异的抗激光损伤能力。需要注意的是，宽波段金属反射镜及超快激光反射镜由于测试方法和条件存在差异，其相关损伤阈值数据仅可作为参考使用。
宽波段金属反射镜（如保护铝、保护银）
-CVI Laser Optics：
保护铝（PAV）：典型值 0.5 J/cm²(20 ns脉冲, 1064 nm)。这是最通用的高功率金属反射镜。
保护银（PS）：典型值 1.6 J/cm²(20 ns脉冲, 1064 nm)
增强铝（EAV）：没有明确数据，在450-650nm波段优化，反射率和阈值介于标准和介质膜之间。
-爱特蒙特：
保护铝（PAV）：典型值0.3 J/cm2 @ 532nm & 1064nm, 10ns
保护银（PS）：典型值0.5 J/cm2 @ 532nm & 1064nm, 10ns
增强铝（EAV）：典型值0.2 J/cm2 @ 532nm, 10ns
CVI的规格表通常提供非常具体和条件明确的损伤阈值数据，这反映了其产品面向工业、医疗及科研领域中的高功率激光器的定位。其特点包括：
条件明确：CVI会明确标注测试所用的波长、脉冲宽度（或连续功率）、重复频率和光束直径（或强度分布）等关键参数。例如，其标准保护铝（PAV）镜片的损伤阈值标注为“0.5 J/cm², 20-nsec pulse @ 1064 nm”，而其超快激光专用的TLMB镜片则标注脉冲宽度为飞秒级别。
数据详实：对于不同系列的镜片，CVI反射镜会提供差异化的阈值数据。例如，其MAX-R™系列激光线高反镜的损伤阈值会显著高于其宽波段保护的金属反射镜。
技术背景：CVI反射镜这种详尽的标注方式与行业标准（如ISO 21254）相符，强调数据的可追溯性和工程设计的可靠性，方便用户进行精确的系统功率计算。
爱特蒙特：面向广泛用户的通用化标注
爱特蒙特的规格表倾向于提供更通用化的损伤阈值信息，这与其服务更广泛客户群体（从教育、研发到工业）的定位相关。其特点包括：
通用值或范围：使用“>0.5 J/cm² @ 1064 nm, 10 ns”或提供一个阈值范围进行标注，有时不会明确指定所有测试条件（如脉冲宽度或光束直径），尤其在某些标准产品或经济型产品线上。分类标注：爱特蒙特通常会将其反射镜按应用分类（如高功率、超快激光），并为每个类别提供一个典型的损伤阈值水平。用户通常需要查阅具体产品的数据表或联系技术支持以获得精确的数值。核心对比：CVI的损伤阈值数据呈现方式更倾向于工程精确性，直接为高功率激光系统集成商提供设计输入；而爱特蒙特的表述更注重通用性和可比性，便于用户在众多产品中进行初步筛选。
关键产品系列与典型损伤阈值，以下通过几个典型产品类别进行对比。
激光线介质膜高反镜
例如Nd:YAG激光反射镜，这是损伤阈值最高的反射镜类型，专为特定激光波长优化。
-CVI Laser Optics损伤阈值Damage Threshold:
Pulsed:
25 J/cm2, 20ns, 20Hz at 1064nm
20 J/cm2, 20ns, 20Hz at 532nm
15 J/cm2, 20ns, 20Hz at 355nm
10 J/cm2, 20ns, 20Hz at 266nm
CW: 10 MW/cm2 at 1064nm
-爱特蒙特：
Pulsed：
15 J/cm2 @ 1064nm, 20ns, 20Hz
10 J/cm2 @ 532nm, 20ns, 20Hz
5 J/cm2 @ 355nm, 20ns, 20Hz
结论：在激光线介质膜高反镜领域，CVI反射镜损伤阈值高于爱特蒙特产品。

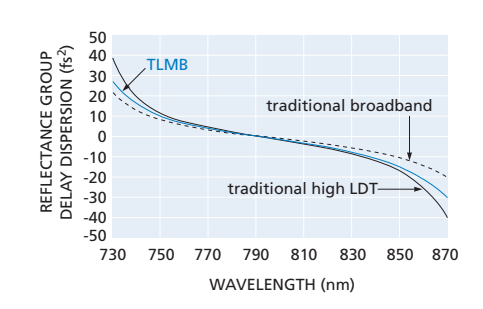

图：延迟色散与波长曲线图
超快激光反射镜
超快激光（飞秒/皮秒脉冲）对反射镜的要求除了高损伤阈值外，还包括低色散（即最小的脉冲展宽）。
CVI Laser Optics：
其TLMB系列是专为超快激光（如Ti:Sapphire, 中心波长800nm）设计。损伤阈值标注为Pulsed: 0.46 J/cm², 50 fsec,
50Hz at 800nm，并同时提供群延迟色散（GDD）数据，确保对脉冲的影响最小。
爱特蒙特：
