作者：维尔克斯 时间：2026-1-15 4:39:07
HOLO/OR的XS TH光束整形器（XS Top Hat Beam Shaper）采用创新性的光学设计，有效突破了传统光束整形器对通光孔径的限制，使其能够在更加严苛的系统条件下获得更小的平顶整形光斑。该系列产品将通光孔径与输入光束直径的比例压缩至最低约1.45倍，接近衍射极限的约1.8倍水平，在小孔径、高集成度光学系统中仍可实现高质量的Top Hat光束整形效果。
XS平顶光束整形器与Small TH光束整形器相比，XS光束整形器平顶光斑尺寸减小13%，XS光束整形器整形效果更优，XS平顶光束整形元件边缘平整度接近2:1。XS平顶光束整形元件全透射式设计——反射或吸收损耗为零，在大扫描视场内仍能保持平顶形状。

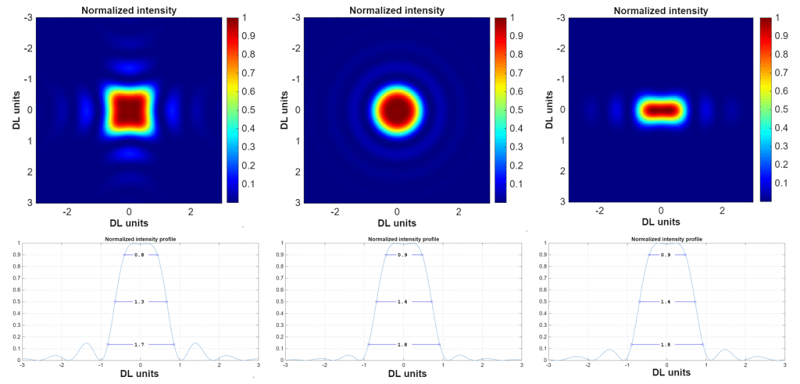

XS平顶光斑轮廓分析
正在寻找XS平顶光束整形元件？
您可以在我们的光束整形器产品页面中查找（如ST-466-I-Y-A）。请使用页面筛选功能，按“备注”分类并选择 “XS TH” 标签，即可快速定位相关产品。若未能找到完全符合您需求的产品，欢迎随时联系我们。我们将很乐意为您提供按需定制的光束整形解决方案。
面临的挑战
在平场透镜激光扫描系统中，为了获得良好的光束整形效果，通常建议输入光束直径与通光孔径的比例为1:2.5。例如，4mm的光束直径（基于1/e²定义）需要10mm的通光孔径。
与仅使用高斯光束相比，这一限制显著制约了激光设备集成商获得小尺寸整形光束的能力。我们的二阶光束整形器Small TH将此比例优化至2.0倍，但对许多应用而言，产生的平顶光斑仍然过大。
XS平顶光斑解决方案
HOLO/OR的XS光束整形器系列通过创新设计突破此限制，实现了通光孔径与输入光束直径比低至1.45倍，从而能够：
- 与我们的Small TH光束整形器相比，平顶光斑尺寸减小13%
- 相较于Small TH光束整形器，整形效果更优，边缘平整度接近2:1
- 在大扫描视场内仍能保持平顶形状
- 全透射式设计——反射或吸收损耗为零
- 提供标准形状：方形、圆形及线形平顶光斑
典型示例：
系统规格：平场透镜有效焦距100mm，通光孔径10mm，波长1064nm
|
光束整形器 |
通光孔径:光束比 |
输入光束直径 |
衍射极限因子 |
整形光斑尺寸 |
性能提升 |
|
标准ST型 |
2.5× |
4.0 mm |
2.0× |
~65 μm |
基准 |
|
Small TH型（二元） |
2.0× |
5.0 mm |
1.54× |
~40 μm |
减小38% |
|
XS型（二元-新型） |
1.45× |
7 mm |
1.8× |
~35 μm |
减小46% |
结果： XS平顶光束整形器可实现比标准ST解决方案小46%的光斑尺寸——这对精密应用至关重要。
XS平顶光束整形器效率规格参数
|
平顶光斑形状 |
效率 |
|
方形 |
78% |
|
圆形 |
82% |
|
线形 |
86% |
典型激光应用场景
- 需要极小光斑尺寸的高精度微加工
- 通光孔径受限的紧凑型激光扫描系统
- 对尺寸公差要求严格的医疗器械制造
- 光斑尺寸比旁瓣性能更为关键的应用领域
