作者：维尔克斯 时间：2026-1-23 11:17:48
PPLN模组是一种以周期极化铌酸锂（PPLN）脊型波导晶体为核心的激光变频器件，利用准相位匹配原理实现高效的非线性频率转换。该类模组可在1560nm和1064nm波段实现高效率倍频输出。除上述常规标准波段产品外，周期极化铌酸锂倍频模组还支持按需定制，可提供适用于其他波长范围的光纤耦合式PPLN变频模组。对比常规的用PPLN晶体直接进行倍频的方式，周期性极化铌酸锂模组可以直接通过光纤输入和光纤输出，极大的方便了客户的实验操作。

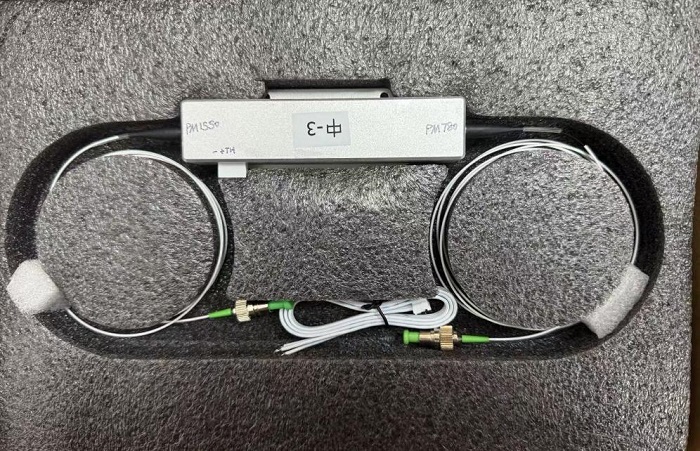

1560nm周期性极化铌酸锂模组PPLN倍频模组规格参数：
|
指标 |
单位 |
规格 |
|
混频类型 |
|
倍频 |
|
输入输出光纤口 |
|
1*1 |
|
输入波长 |
nm |
1560 |
|
输出波长 |
nm |
780 |
|
输入光纤类型 |
|
PM1550/FC/APC |
|
输出光纤类型 |
|
PM780/FC/APC |
|
泵浦条件 |
|
CW |
|
温度调谐能力 |
nm/℃ |
0.1687 |
|
TEC |
|
4.4V，4.4A maximum |
|
NTC热敏电阻 |
kΩ |
10 |
|
外形尺寸 |
mm |
100*35*14.2 |

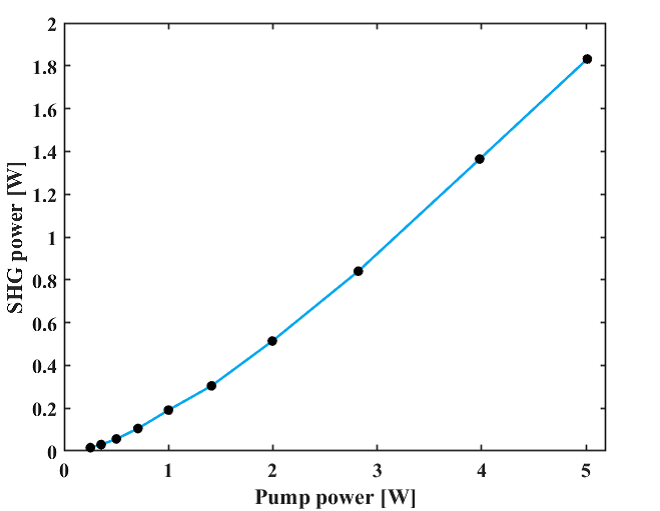

周期极化铌酸锂倍频模组的输出功率随泵浦功率的关系图（0.25-5W）

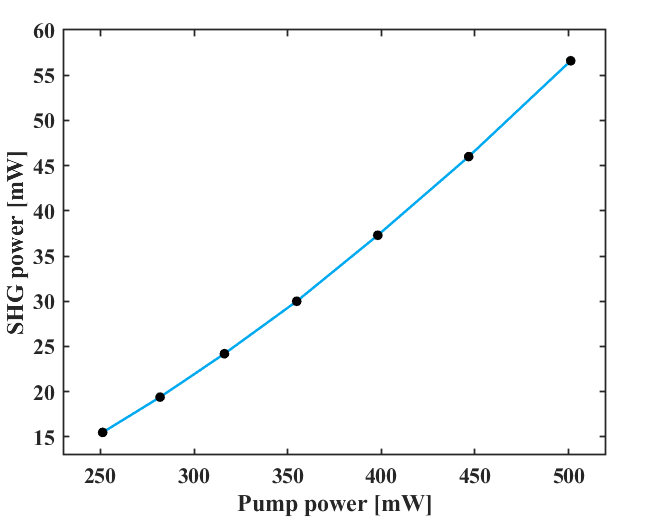

周期极化铌酸锂倍频模组的输出功率随泵浦功率的关系图（250-500mW）
该测试数据为温控38℃下，周期极化铌酸锂倍频模组的倍频输出与基频输入的关系曲线。38℃对应的匹配波长为1560.037nm。功率提高的情况下，可能会带来0.2℃以内的温度波动，对波长可能产生0.1nm以内的偏移。
PPLN倍频模组是一种PPLN激光变频器，它将PPLN晶体组合到一个封装模块中，为您的光纤耦合PPLN模组的应用提供便利。PPLN模组一般可以在以下领域应用，量子信息领域的量子频率转换和量子探测，激光技术领域的倍频和产生窄线宽激光源，光学参量振荡领域可以作为光学参量振荡器的核心部件，在太赫兹领域和光谱学领域也有相对应的应用。

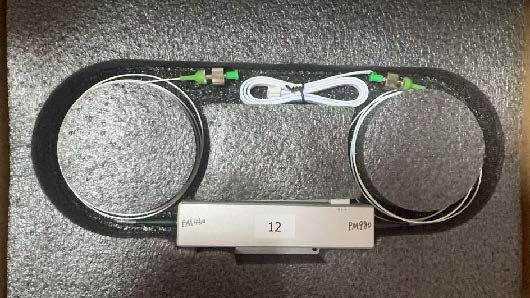

1064nm周期性极化铌酸锂模组规格参数：
|
指标 |
单位 |
规格 |
|
混频类型 |
|
倍频 |
|
输入输出光纤口 |
|
1*1 |
|
输入波长 |
nm |
1064 |
|
输出波长 |
nm |
532 |
|
输入光纤类型 |
|
PM980/FC/APC |
|
输出光纤类型 |
|
PM460/FC/APC |
|
泵浦条件 |
|
CW |
|
TEC |
|
4.4V，4.4A maximum |
|
NTC热敏电阻 |
kΩ |
10 |
|
外形尺寸 |
mm |
100*35*14.2 |

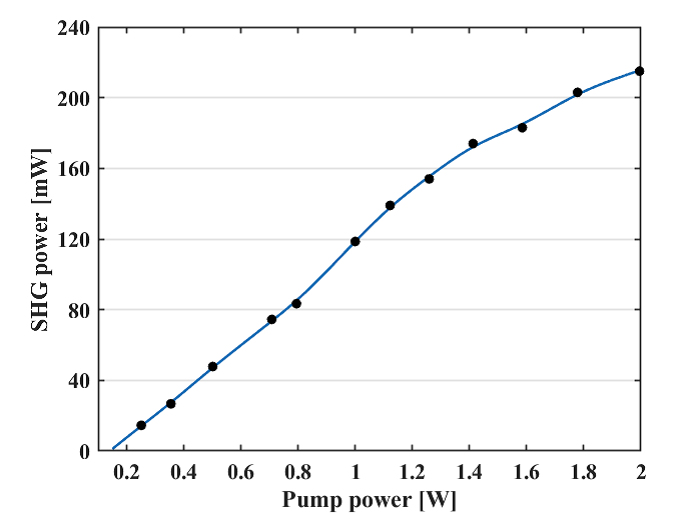

光纤耦合PPLN模组输出功率随泵浦功率关系图
该测试数据为温控35.6℃下，PPLN激光变频器的倍频输出与基频输入的关系曲线。36.5℃对应的匹配波长为1064.2nm。功率提高的情况下，可能会带来0.3℃以内的温度波动，对波长可能产生0.2nm以内的偏移，请及时调节。
