DR-AN-40-MO，Exail电光调制EOM模拟驱动，专为铌酸锂光调制器优化设计

作者：维尔克斯时间：2026-2-7 10:21:10

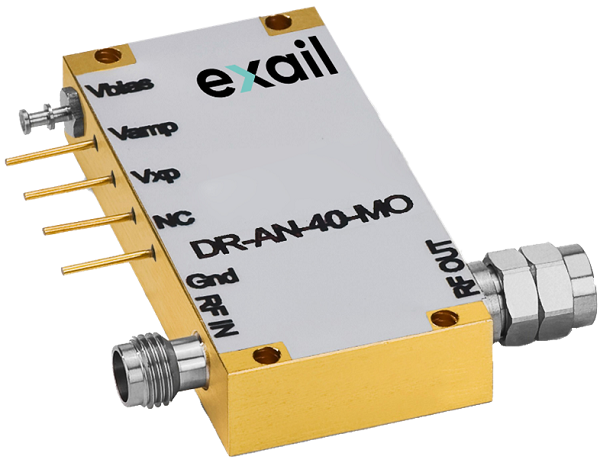

Exail（前身为iXBlue）DR-AN-40-MO是一种宽带射频放大器，专用于高频模拟信号处理。其工作带宽最高可达40GHz，具备低噪声性能与出色的信号保真度。在常规工作环境中，模块可达到约26dB的信号放大，并能提供最高20dBm的饱和输出功率。此外，用户还可选择额外散热配置以提升模块的热管理能力。

DR-AN驱动器其紧凑的结构和连接器设计可与Exail（原IXBlue）相应的铌酸锂光调制器实现机械与阻抗的直接匹配。该驱动器非常适合用于光通信、射频光纤、OFDM、相位调制以及研发测试等应用场景，是驱动高端光调制器的理想选择。

EOM模拟驱动DR-AN-40-MO规格书：

参数	符号	条件	最小值	典型值	最大值
固定电源电压(V)	V_bias		7	8	9
电流消耗(mA)	I_bias			300	350
增益控制电压(V)	V_amp		0	1.5	1.7
交叉点控制电压(V)	V_xφ		0	2.2	2.3
下限频率(kHz)	f_3dblower	-3dB点			50
上限频率(GHz)	f_3dbupper	-3dB点	36	40
增益(dB)	S₂₁	小信号		26
增益纹波(dB)		<40GHz		±1.5
输入回波损耗(dB)	S₁₁	50MHz<f<30GHz		-10
输出回波损耗(dB)	S₂₂	50MHz<f<30GHz		-10
隔离度(dB)	S₁₂	50MHz<f<30GHz		-60
1dB压缩输出功率(dBm)	P_1dB	2GHz<f<20GHz	15	17
饱和功率(dBm)	P_sat	f<20GHz		20
输出电压(Vpp)	V_out	线性/最大摆幅	0/0	4.5/6.3
噪声系数(dB)	NF	f<1GHz/1<f<26GHz	5/3		-/5
功耗(W)	P			2.4	3.2
RF输入电压(Vpp)	V_in				0.63
功耗(W)	P_diss				3.2
工作温度(℃)	T_op		0		+40
存储温度(℃)	T_st		-20		+70

超过绝对最大额定值的压力可能会导致设备永久性损坏。这些仅为绝对压力额定值。并不意味着器件在这些条件下或超过数据手册操作部分给出的任何其他条件下能正常工作。长时间处于绝对最大额定值条件下会对设备可靠性产生不利影响。

模拟应用也可使用DR-VE驱动器来完成。这些射频放大器模块功能多样，适用于模拟、脉冲和数字应用。可确保宽带宽和高线性度，并提供自定义调谐模式，可对增益、幅度及交叉点进行优化。Exail驱动器采用紧凑的带连接器模块，可直接与Exail（原IXBlue）的相位和强度调制器在机械结构和阻抗上匹配

其中DR-AN-40-MO是一款宽带射频同相放大器模块，专为高达40GHz频率的模拟应用而设计。

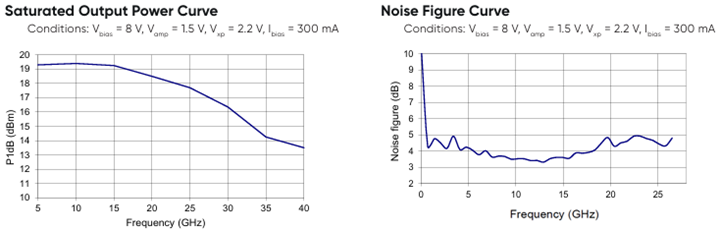

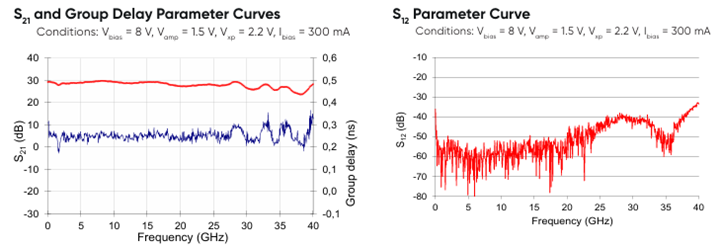

该电光调制射频驱动器的特点是具有低噪声系数和线性传输函数，其1dB压缩点高于17dBm。它在整个带宽内展现出平坦的群延迟和增益曲线，且纹波较低。

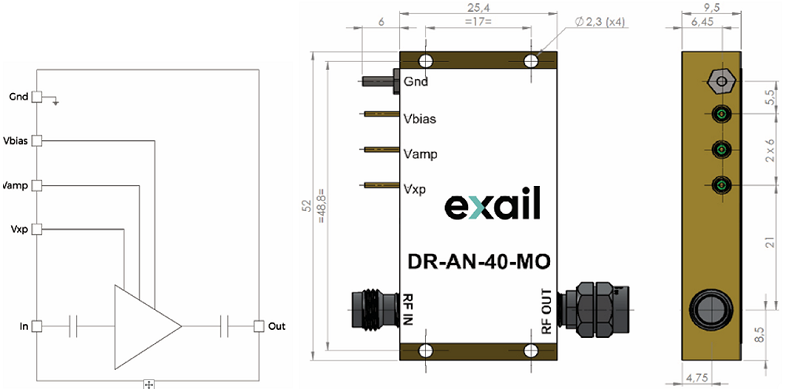

DR-AN驱动器采用单电源供电，安全易用，并提供超过3dB的增益控制。它采用紧凑型外壳，配备V型射频连接器，并可选配散热器。电光调制射频驱动器在测量条件V_bias=8V，V_comp=1.5V，V_sp=2.2V，I_bias=300mA下，截至频率50kHz~40GHz，最大输出电压15.9V，增益26dB，最大饱和输出功率20dBm，噪声系数3~5dB。
