EM500M系列紧凑型DKDP电光Q开关，DKDP普克尔斯盒，φ35mm封装普克尔斯盒

英国Leysop推出的EM500M系列紧凑型普克尔斯盒，基于DKDP晶体制作，是一款DKDP电光Q开关。该系列采用行业通用的φ35mm封装与纵向电场DKDP设计，可提供干式和充液式两种方案，兼具高消光比、低光学损耗和高损伤阈值等优点。其光学上升时间小于1 ns，孔径范围为8–20 mm，高度契合激光调Q、脉冲选取等应用，是激光设备OEM集成中电光调制器件的理想选择。

EM500M系列DKDP电光Q开关参数

更大孔径的器件可按需定制，仅封装尺寸做相应调整。EM515M和EM520M仍采用φ35mm封装（可参考下文Leysop型号命名规则）；目前最大可提供φ50mm孔径的器件，配套φ100mm封装，如需大孔径器件，敬请咨询。

EM500系列DKDP普克尔斯盒产品背景

EM500系列纵向电场DKDP普克尔斯盒的设计，力求在封装内将光学晶体的有效工作区域尽可能包裹于接地金属外壳中，以此实现优异性能。该设计可提供良好的电屏蔽效果，减少辐射发射，同时提升操作安全性；另一项安全设计为采用特制高压等级HV BNC电连接器，其配接插头带有加长屏蔽结构，即便用户在未连接普克尔斯盒时接触带电线缆，也能降低触电风险。

此类设计让该系列普克尔斯盒在开放环境（如科研实验室的光学平台）中使用时具备诸多优势，但也相应增大了器件的物理尺寸。而对于调Q激光系统制造商而言，光学元器件的体积和重量往往是核心考量因素，辐射发射、操作安全等问题则可通过激光系统的整体防护外壳解决，因此尺寸和重量的优化优先级更高。

为此，我司研发了紧凑型DKDP普克尔斯盒系列，摒弃了EM500系列厚重的机加工铝合金外壳，采用更简易的插针或M3柱形接线端子实现电连接。该连接方式省去了与有效工作元件并联的HV BNC连接器，有效降低了器件的负载电容。

本系列器件采用行业标准φ35mm封装设计，可直接集成至多款现有激光头设计中，无需做任何修改；亦可根据需求配备特制端盖，以及加装波片和偏振器。针对这款OEM调Q开关的各类定制需求，我司均乐意沟通对接。目前同尺寸封装下，可提供 8mm、10mm、12mm 孔径的该款器件；15mm 和 20mm 大孔径普克尔斯盒同样可采用φ35mm 封装，仅内部结构做相应调整。

在对低工作电压有硬性要求的应用场景中（尤其是脉冲选取这类半波应用），双晶普克尔斯盒是理想选择。该类器件中两片晶体采用光学串联、电学并联的设计，可将实现指定相位延迟所需的电压降低一半，在驱动电源输出电压受限的场景中极具实用价值。

紧凑型普克尔斯盒产品核心特性

电光调Q开关始终广泛应用于对开关速度要求极高的场景，而固态开关电路的最新技术进展，更让电光开关成为高性能调Q脉冲激光系统的优选解决方案，器件的微型化设计也再度推动了其应用拓展。

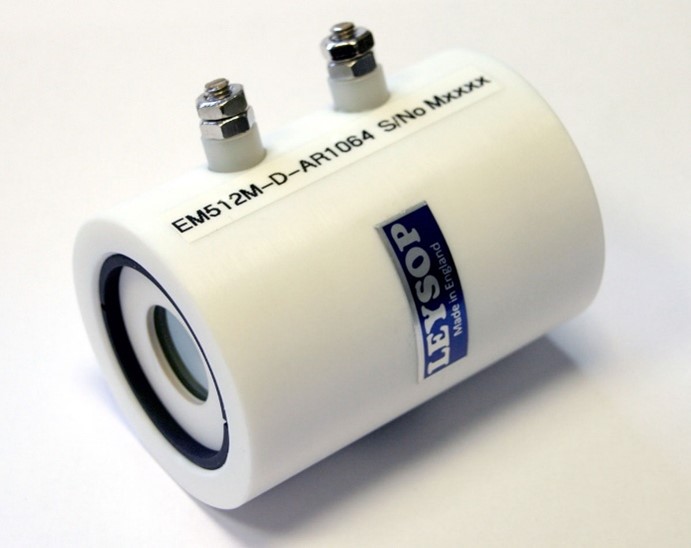

英格兰Leysop研发的微型DKDP纵向模式普克尔斯盒，可无缝集成于紧凑型激光头，且性能完全媲美大尺寸器件；封装直径符合行业标准φ35mm，能适配市面多款通用精密调整架，安装便捷。封装主体采用高性能聚合物材料，端环为黑色阳极氧化铝材质；电气连接可选1mm坎比恩插针或4mm柱形接线端子（如上图所示），两种方式均可按需定制。出于电气安全及辐射屏蔽考量，不建议该类型器件在无适配防护外壳的环境下使用。

产品可提供充液式和干式两种版本，适用于可见光至近红外波段的各类常用激光波长。多年来，DKDP纵向普克尔斯盒一直是电光调Q的主流选择，核心优势在于：相比其他横向电场器件，它能在更大孔径下实现＞1000:1的超高消光比；器件可切换半波或四分之一波开关模式，适配更低的工作电压。受晶体长度无法提升增益的限制，其开关电压略高于横向电场器件，属于行业正常技术特性。

紧凑型普克尔斯盒DKDP电光Q开关型号说明

标准款调Q开关的孔径可选8mm或10mm，均有充液式（浸没型）和干式两种版本；器件窗口可镀制宽带增透膜（BBAR）或单波长增透膜（VEE），型号编码规则如下：EM5□□M-□-AR□□□□

编码释义

EM5□□（孔径）：08=8mm 孔径、10=10mm 孔径

-□-（类型）：F=充液式、D=干式

AR□□□□（波长）：增透膜对应中心波长（单位：nm），示例：AR1064
