英格兰Leysop公司生产的RTP普克尔斯盒（即RTP电光Q开关）具备高重复频率和高损伤阈值的特性。与其他用于电光调Q的晶体开关相比，该器件能够在超过200kHz的频率下稳定工作，并且不会出现声光谐振现象——而这种谐振恰恰是通常制约电光器件脉冲重复频率上限的主要因素。RTP电光Q开关具备显著优势，可在数ns内实现完全开关，不仅能在调Q应用中获得更短的脉冲，更开创了极具价值的新应用方向，以1MHz甚至更高的频率，从锁模激光脉冲序列中选取脉冲。
RTP普克尔斯盒参数
|
型号 |
RTP-3-20 |
RTP-4-20 |
RTP-6-20 |
|
孔径（晶体尺寸） |
3mm |
4mm |
6mm |
|
标准通光孔径 |
20mm |
||
|
近似半波电压（1064nm） |
1.0kV |
1.3kV |
2.4kV |
|
典型动态消光比（1064nm） |
＞200:1 |
＞200:1 |
＞500:1 |
|
典型电容 |
~6pF |
||
|
峰值损伤阈值(1064nm,1ns脉冲） |
＞1GW/cm2 |
||
|
插入损耗 |
＜2% |
||
|

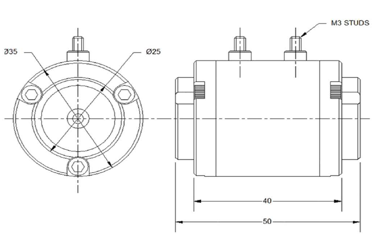

物理尺寸（mm） |
∅35×50 |
||
除了高损伤阈值普克尔斯盒和高重频普克尔斯盒以外，英格兰Leysop同时提供最高重复频率100kHz的调Q驱动器，可配置为半波或四分之一波脉冲工作模式，也可配置为四分之一波接地开关模式（工作模式需在生产阶段设定）。标准最大工作电压2kV，特殊定制可提供最高2.5kV版本。
在高重复频率应用场景下，电光调Q开关的性能此前一直落后于声光调Q开关。但新型电光材料RTP（磷酸氧钽铷）的问世改变了这一现状，RTP材料制造多的高重频普克尔斯盒可实现200kHz以上的调Q操作，且无声光谐振现象——这类谐振通常是限制电光器件脉冲重复工作上限频率的主要因素。
BBO晶体虽在30kHz内可实现良好性能，但这已是其常规上限，此前的替代方案仅有声光器件。然而声光器件的上升时间极慢（约数十μs），因其依赖传播速度缓慢的声波填充有效孔径，从而改变透射光束的偏振状态。
RTP普克尔斯盒则具备显著优势，可在数ns内实现完全开关，不仅能在调Q应用中获得更短的脉冲，更开创了极具价值的新应用方向：以1MHz甚至更高的频率，从锁模激光脉冲序列中选取脉冲。这一特性为锁模激光器提供了实用的“换挡”功能，解决了常规约80MHz的重复频率过高，而传统脉冲选取系统kHz级的输出频率又限制数据采集速率的问题。
RTP是一种相对新型的电光材料，目前应用经验表明，其热稳定性不及Z切BBO晶体，这是由光致双折射效应导致的，因此RTP电光Q开关的调Q应用通常限制在平均输出功率数W的范围内。但在脉冲选取应用中，该器件可轻松调试至特定重复频率下工作，在1MHz甚至更高频率下仍能保持优异的稳定性。

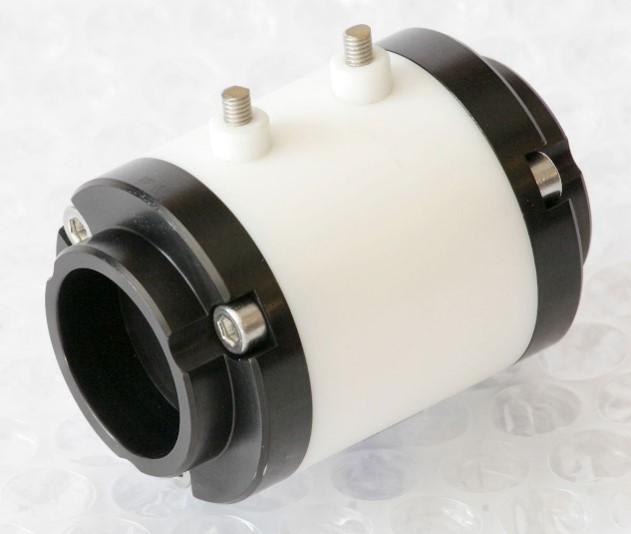

英格兰Leysop的RTP高损伤阈值普克尔斯盒特点
-脉冲选取最高重复频率达1MHz，调Q模式超200kHz
-高峰值功率承载能力
-低光学损耗
-标准∅35mm封装
