作者：维尔克斯 时间：2026-6-8 2:12:27
来自法国CERCO公司的CERCO®200 F/2.8 UV镜头，是一款专业级的长焦紫外定焦镜头，其设计针对230nm至430nm的紫外波段成像进行了专门优化。这支200mm紫外长焦镜头能够以全手动操作方式配合单反相机完成紫外成像，其有效工作光谱范围极为宽广，覆盖220nm至900nm，从紫外区一直延伸到近红外区。该紫外长焦微距镜头采用高品质紫外光学材料，在230-430 nm，50 lp/mm处 > 30% (10 nm波长窗口)。UV镜头旨在为科研、工业检测及特殊成像领域提供高分辨率、高透光率的紫外成像、紫外工业镜头解决方案。
紫外镜头核心光学参数
|
型号 |
CERCO 2024 |
|
焦距 |
200 mm |
|
光圈范围 |
F/2.8 至 F/16 |
|
最近对焦距离 |
33 mm |
|
像场直径 |
最大 28 mm |
|
对角线视场角 |
8° |
|
光谱范围（优化） |
240 - 380 nm |
|
光谱范围（可用） |
220 - 900 nm |
|
透射率（UV波段） |
> 90% (240-380 nm) |
|
光学设计 |
6片镜片，合成熔融石英+单晶氟化钙晶体 |
|
接口 |
标准：尼康F卡口；可选：通过适配器支持C\CS卡口 |

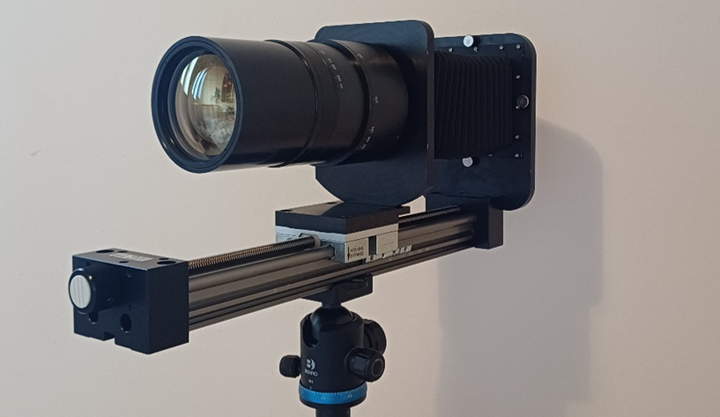

图1：CERCO 2024 200mm紫外长焦镜头，紫外成像镜头
支持长焦微距使用：
该紫外定焦镜头的最大光学放大倍率可达到1:1，这意味着物体在传感器上的成像尺寸与其实际物理尺寸完全相同。紫外工业镜头这种等倍放大能力，配合其仅为0.1%的极低全视场相对径向畸变，紫外长焦微距镜头能够确保在微距拍摄时获得高度精确、无变形的图像，该紫外镜头UV镜头特别适合对精度有严苛要求的科学记录、工业检测或细节研究。

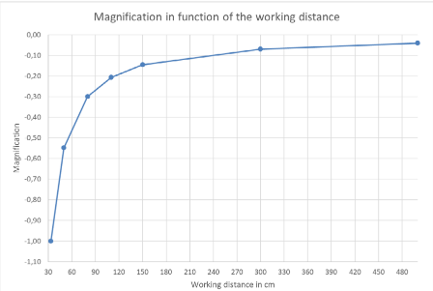

图2：紫外长焦微距镜头工作距离对放大倍数的影响
- CERCO 2024紫外镜头透射光谱范围：

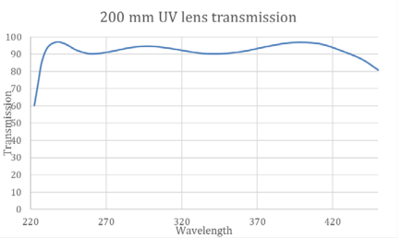

图3：光谱透过率曲线
焦距曲率与畸变：
该紫外定焦镜头UV镜头在波长范围从230纳米到430纳米、工作距离范围从33厘米到无限远的情况下，场曲率保持在0.29米半径以下。可根据需求提供场曲信息，波长范围为235nm至430nm，工作距离则涵盖33cm至无限远。下方的图表展示了10nm宽窗口在310nm处的场曲情况，孔径为f/2.8，该紫外镜头适用于近场和无限远条件。场曲对孔径的敏感度较低。

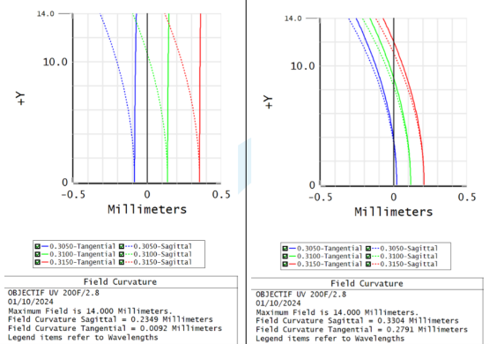

图4：左：在1:1米放大倍数下的场曲(310纳米)，右：无限远处的场曲率(310纳米)
紫外工业镜头应用领域：
-燃烧分析(汽车、航空航天、热电厂等)
-国防与安全:导弹或枪击检测(在太阳盲模式下)通过
-荧光检测、有机材料微电子行业中的分子鉴定、法医应用
