HOLOEYE旗下的PLUTO-2.1系列空间光调制器，工作波长覆盖350nm至2500nm，核心采用0.7英寸反射式LCOS微显示面板，分辨率为1920×1080，像元尺寸8µm，并支持即插即用操作。该系列提供标准型、高相位延迟型和高反射率型三种版本。其中，标准型号（如 PLUTO-2.1-VIS-014）的反射率在65%～95%之间，衍射效率高于80%；高相位延迟型号（如 PLUTO-2.1-NIR-015）可实现4π或6π的相位调制深度，有效减少相位突变，从而获得更高的波前斜率；高反射率型号（如 PLUTO-2.1-VIS-130）的反射率大于 90%，能耐受更高的激光功率。这些器件广泛应用于全息显示、波前整形和激光加工等领域。

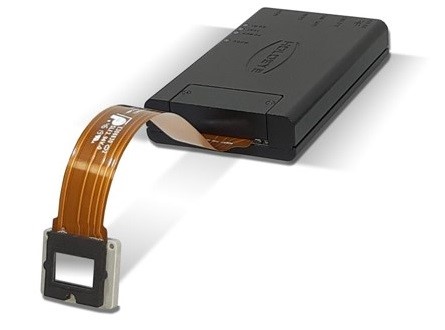

HOLOEYE纯相位空间光调制器（SLM）PLUTO-2.1由一个配备标准数字视频接口（HDMI）的驱动单元和一个纯相位硅基液晶（LCOS）微显示器组成。该微显示器具有全高清分辨率（1920×1080像素）和8µm像元间距，有效区域对角线尺寸为0.7英寸，宽高比为16:9。PLUTO-2.1SLM是一款即插即用的相位调制设备，可作为扩展显示器通过标准显卡加载相位函数。视频信号的绿色通道用于加载8位灰度图案。可通过随附的Pattern Generator软件、SLM Slideshow Player软件或标准图像查看软件进行寻址。HOLOEYE还提供SLM显示软件开发工具包（SDK），包含适用于多种编程语言的应用程序接口（API）。
纯相位空间光调制器特点：
-反射式硅基液晶（纯相位）调制
-分辨率1920×1080
-像元间距8.0µm
-填充因子93%

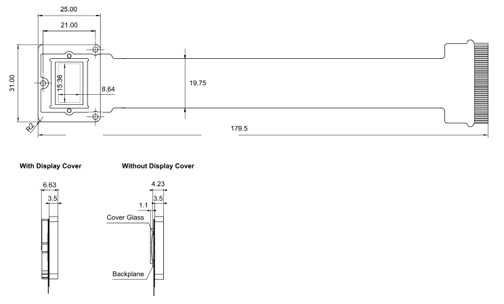

-有效区域15.36×8.64mm（对角线0.7英寸）
-寻址：8位（256级灰度）
-信号格式HDMI–HDTV分辨率
-输入帧率60Hz
HOLOEYE提供多种可用PLUTO-2.1驱动单元驱动的显示版本，不同面板版本针对不同波长范围和应用场景进行了优化。所有版本高相位延迟SLM均采用快速全数字寻址，确保高可靠性，且驱动单元结构紧凑，仅需产生两个基本电压

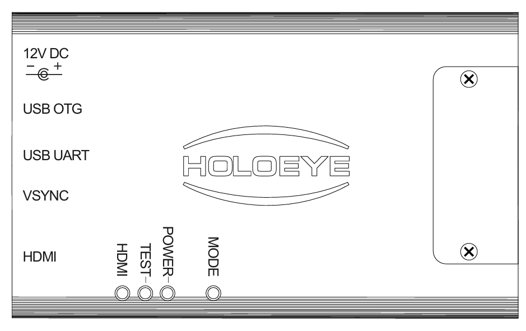

PLUTO-2.1驱动器使用HDMI接口加载相位函数，并通过USB连接与驱动器通信（用于调整电压-灰度分布（伽马控制）和动态范围（液晶盒两端电压），以便针对不同波长对SLM进行校准）。此外，该驱动器还具备触发同步输出，可与外部设备同步。
PLUTO-2.1驱动器还搭载双核ARM®Cortex™-A9处理器，内置片上存储器。这使得用户可以为设备编程额外功能，并直接在SLM设备上运行（例如，从USB闪存盘或内部存储器加载图像进行幻灯片播放）。该双核系统运行嵌入式Linux™SMP操作系统，包含可完全控制和监控显示器及驱动板的库。PLUTO-2.1通过串口和基于USB2的以太网（RNDIS）接口提供访问通道，可使用标准的Ubuntu™交叉编译GCC工具链进行编程。
标准PLUTO显示器的反射率约为65%–95%（取决于版本），衍射效率超过80%。
PLUTO-2.1空间光调制器
高相位延迟SLM参数表：
|
产品型号 |
反射率 |
最大相位偏移 |
波长范围 |
备注 |
推荐 |
|
PLUTO-2.1-VIS-014 |
65% |
4.2π@530nm |
420–650nm |
标准版本 |
快速响应时间 |
|
PLUTO-2.1-NIR-145 |
82% |
5.5π@520nm |
420–1064nm |
最灵活版本 |
宽带使用 |
|
PLUTO-2.1-NIRO-024 |
82% |
4.2π@1300nm |
1064–1400nm |
O波段版本 |
|
|
PLUTO-2.1-VIS-016 |
67% |
6.9π@530nm |
420–650nm |
高相位延迟版本 |
低相位抖动 |
|
PLUTO-2.1-NIR-015 |
69% |
5.4π@800nm |
650–1100nm |
高相位延迟版本 |
低相位抖动 |
|
PLUTO-2.1-VIS-130 |
80% |
3.9π@405nm |
350–500nm |
介质镜 |
抗紫外、更高功率应用 |
|
PLUTO-2.1-VIS-130 |
94% |
3.2π@530nm |
500–670nm |
介质镜 |
更高功率应用 |
|
PLUTO-2.1-NIR-113 |
95% |
2.5π@800nm |
730–940nm |
介质镜 |
更高功率应用 |
|
PLUTO-2.1-NIR-149 |
93% |
2.9π@1064nm |
1000–1100nm |
介质镜 |
更高功率应用 |
|
PLUTO-2.1-TELCO-142 |
90-93% |
3.4π@1550nm |
1400–1700nm |
介质镜 |
|
|
PLUTO-2.1-SWIR-157 |
90% |
2π@2500nm |
1700–2500nm |
可达2500nm |
|
纯相位空间光调制器应用：

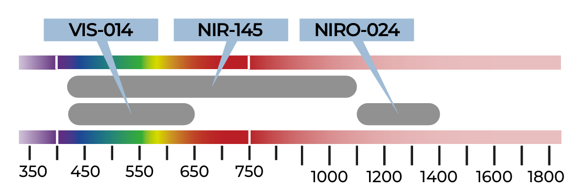

标准PLUTO-2.1设备包括一个适用于可见光范围的版本、一个适用于近红外（最高1100nm）的灵活版本PLUTO-2.1-VIS-014（也可用于可见光范围），以及一个以O波段为中心的版本。
所有标准版本在指定的波长范围内均能提供至少2π的相位延迟。

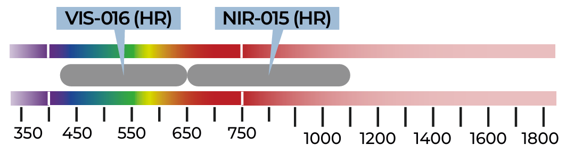

高延迟版本（可见光和近红外）能够根据波长的不同，PLUTO-2.1-NIR-015，PLUTO-2.1-VIS-016实现模4π或模6π的光学函数编码。这些版本还可以通过使用低电压设置驱动高延迟显示器来实现2π相位延迟，从而最大程度地减少相位抖动效应，但这会牺牲响应时间。

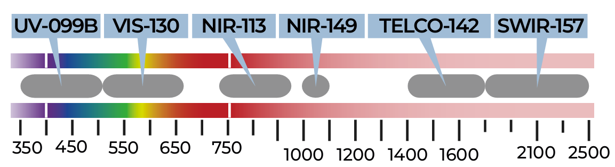

部分PLUTO-2.1SLM高反射率版本配备了介质反射镜镀膜PLUTO-2.1-VIS-130，以提高反射率。由于反射率的提高，吸收减少，因此与标准版本相比，这些版本可用于更高的入射激光功率。
高反射率空间光调制器驱动器：
所有PLUTO相位显示版本都可以使用相同的PLUTO-2.1驱动器单元进行驱动。这为用户提供了灵活性，可以根据不同的应用需求升级或调整SLM设备至其他版本，而无需购买完整的新SLM套件。
高反射率空间光调制器PLUTO-2.1驱动器使用HDMI接口来加载相位函数，并通过USB连接与驱动器通信（用于改变电压与灰度级分布（伽马控制）以及动态范围（液晶盒两端的电压），从而校准不同波长下的SLM）。
驱动器具有触发同步输出端口，用于将设备与外部设备同步。
PLUTO-2.1驱动器配备双核ARM®Cortex™-A9处理器，集成片上存储器。这使得用户能够编程额外功能，直接在SLM设备上处理。
该双核系统运行嵌入式Linux SMP操作系统，并包含一个库，可提供对显示器和驱动器板的全面控制与监控。
