作者：维尔克斯 时间：2026-8-31 4:55:35
受上游原材料供应及价格波动影响，广受好评的西格玛光机超薄精密手动平台TSDT系列已于2026年6月正式停产停售。该系列后续由同规格的NTSDT不锈钢系列全面替代，此次更新涵盖全部8款40mm×40mm和60mm×60mm台面型号。
作为小行程精密调整的核心品类，精密手动微调台是光学实验室、集成光电设备中最常用的微调部件，西格玛光机手动平台本次TSDT停产替代为同尺寸原位升级，核心定位与应用场景完全延续旧款设计，老用户可无缝切换。
NTSDT X轴手动平台参数解析
NTSDT X轴手动平台（40 系列）核心参数表：
|
技术指标 |
NTSDT-401S |
NTSDT-401SR |
NTSDT-401SFP |
NTSDT-401SRFP |
|
台面尺寸 |
40×40 mm |
|||
|
轴类型 |
X 轴 |
|||
|
微分头安装位置 |
侧面 |
侧面（反手对称） |
侧面 |
侧面（反手对称） |
|
有效行程 |
±6.5 mm |
|||
|
螺杆螺距 |
0.5 mm / 周 |
0.25 mm / 周 |
||
|
调节方式 |
标准微分头（最小读数 0.01mm） |
精密调整螺杆（内六角扳手操作） |
||
|
导轨形式 |
TSD 交叉滚子导轨 |
|||
|
主体材质 |
不锈钢 |
|||
|
表面处理 |
亚光黑漆 |
|||
|
承载能力 |
147 N（15.0 kgf） |
|||
|
移动直线度 |
1 μm |
|||
|
俯仰精度 |
30″ |
|||
|
偏摆精度 |
25″ |
|||
|
台面平行度 |
30 μm |
|||
|
移动平行度 |
10 μm |
|||
|
自重 |
0.14 kg |
|||
NTSDT X轴手动平台（60 系列）核心参数表：
|
技术指标 |
NTSDT-601S |
NTSDT-601SR |
NTSDT-601SFP |
NTSDT-601SRFP |
|
台面尺寸 |
60×60 mm |
|||
|
轴类型 |
X 轴 |
|||
|
微分头安装位置 |
侧面 |
侧面（反手对称） |
侧面 |
侧面（反手对称） |
|
有效行程 |
±6.5 mm |
|||
|
螺杆螺距 |
0.5 mm / 周 |
0.25 mm / 周 |
||
|
调节方式 |
标准微分头（最小读数 0.01mm） |
精密调整螺杆（内六角扳手操作） |
||
|
导轨形式 |
TSD 交叉滚子导轨 |
|||
|
主体材质 |
不锈钢 |
|||
|
表面处理 |
亚光黑漆 |
|||
|
承载能力 |
343 N（35.0 kgf） |
|||
|
移动直线度 |
1 μm |
|||
|
俯仰精度 |
25″ |
|||
|
偏摆精度 |
15″ |
|||
|
台面平行度 |
30 μm |
|||
|
移动平行度 |
10 μm |
|||
|
自重 |
0.28 kg |
|||
NTSDT X轴手动平台保留了原TSDT系列的超薄本体、TSD导轨与对向锁紧结构，仅对主体材质与表面处理进行优化，是目前官方指定的TSDT停产替代产品线。作为不锈钢超薄位移台，该系列核心竞争力是相比传统X轴手动平台厚度减少40%，自重降低35%，是西格玛光机目前最薄的手动平台产品线，超薄结构可有效降低光轴高度，适配高度受限的窄小安装空间，且超薄的同时保持高刚性，不会因厚度缩减牺牲结构稳定性。
本次替换为同定位、同尺寸的产品迭代，而非产品线升级换代，核心面向原有TSDT系列的老用户、以及需要小台面精密微调的光学场景客户，意在不改动原有安装结构的前提下，完成产品系列的平稳切换。
本次替代产品NTSDT40_60系列，将在六月开始销售，请各位客户在挑选型号、查询参数时，注意辨别型号名称
相比旧款钢制黑铬表面的配置，这款不锈钢超薄位移台采用不锈钢主体搭配哑光黑漆表面处理，在高湿度、沿海等复杂环境中防锈耐腐蚀能力显著提升，哑光表面还能有效降低光学场景的杂光反射干扰，在频繁拆装的实验室环境中，产品使用寿命与外观保持度均有明显提升。

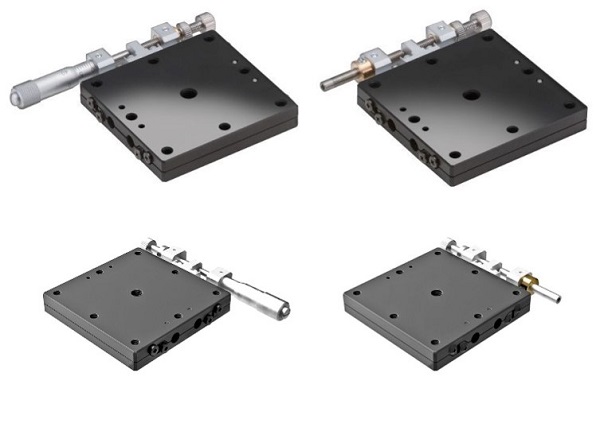

NTSDT-401系列 台面尺寸40×40mm
NTSDT-601系列 台面尺寸60×60mm
后缀含义及使用场景指南：
|
后缀型号 |
后缀说明 |
适用场景 |
|
S（标准款） |
左侧安装标准微分头，螺杆螺距0.5mm / 周 |
绝大多数常规光路调整、通用实验场景，性价比最高 |
|
SR（反手款） |
右侧安装标准微分头，螺杆螺距0.5mm / 周 |
XY 轴堆叠安装、左侧空间受限、需要单侧操作的集成设备 |
|
SFP（微调款） |
左侧安装精密微调螺杆，螺距0.25mm / 周 |
光纤耦合、显微对焦、超精细光路对准等亚微米级微调场景 |
|
SRFP（反手微调款） |
右侧安装精密微调螺杆，螺距 0.25mm / 周 |
紧凑空间内的高精度调整，同时满足操作方位与微调精度需求 |

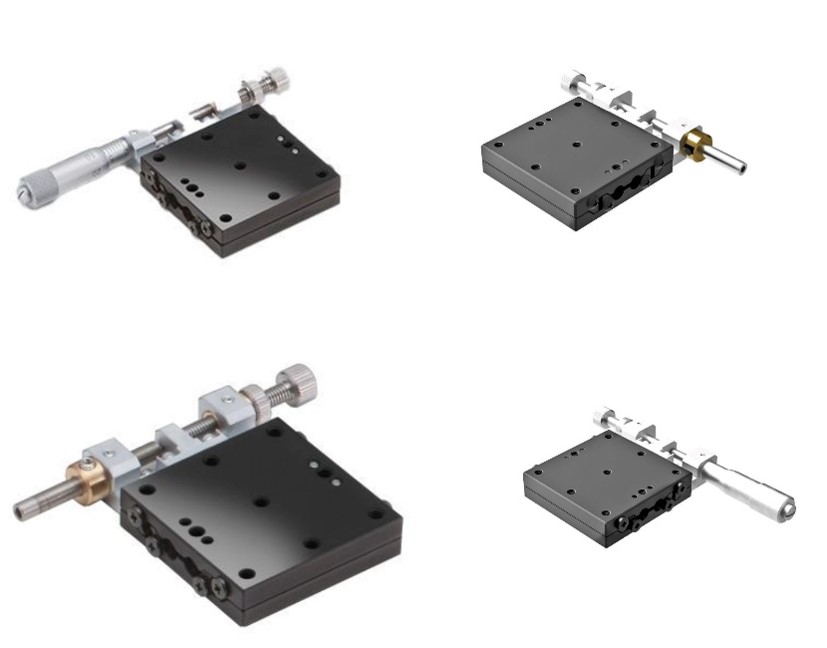

后缀带FP的型号采用精密微调螺杆结构，而非常规的旋转式微分头；在视觉上则为图中带金色结构件的型号。该款螺杆螺距为 0.25mm，常规调节需使用内六角扳手操作，也可另行选购原厂配套的六角手轮扳手（KCL），实现更精确的连续微调。NTSDT X 轴手动平移台全系列后缀均沿用该规则，新旧型号后缀一一对应。
典型适用场景
精密手动微调台的主要应用场景为小行程、高精度的紧凑空间调整，光学精密调整平台在功能上与大行程线性位移台形成明确的互补，核心应用场景包括：
显微成像系统的样品台微调、物镜对焦调整，依托亚微米级进给精度实现精准对焦；
光纤耦合、波导对准、空间光耦合等超精细光路调试，微调螺杆款可实现更细腻的位置控制；
小型光学实验的光路元件位置校准，超薄本体可适配受限的光路布局；
集成光电设备、检测仪器的内部紧凑安装，小台面尺寸可节省设备内部空间；
对杂光反射有严格要求的激光、成像光路，哑光黑漆表面可有效降低杂光干扰。
订货与替换注意事项
新旧型号一一对应，原 TSDT-401S 直接替换为 NTSDT-401S，其余后缀型号同理，无需重新选型；
原 TSDT 系列配套的微分头配件、锁紧配件、转接板均可与NTSDT X 轴手动平移台兼容使用，无需额外更换；
对向锁紧结构与旧款保持一致，左右对顶的锁紧方式，锁紧后位置保持可靠性不变；
如需更大台面、更长行程的产品，可考虑NTSDT-120、NTSDT-250 系列大尺寸不锈钢超薄位移台。
总结
整体来看，本次TSDT系列超薄 X 轴西格玛光机手动平台停产迭代，官方指定NTSDT 40_60不锈钢系列为替代产品。全系列安装尺寸与旧款完全兼容，可原位直接替换无需改工装；主体升级为不锈钢材质，防锈耐蚀性显著提升，同时保留原有超薄结构、高精度导轨与可靠锁紧性能。产品覆盖标准、反手、微调四类后缀配置，可满足不同场景下的光学精密调整平台需求，用户可按原 TSDT 型号直接对应选型。
