BPR系列BBO普克尔盒，IPOptica 190nm-2.2μm宽带，双晶体设计开关电压减半

作者：维尔克斯时间：2026-9-9 11:36:55

西格玛光机（OptoSigma）推出的SPUVNIR-OC系列光束平行度测量仪（含无光程差及小径型号），用户只需将其直接置入激光光路，即可快速评估光束的平行程度。该仪器显示的读数为相对于用户预设平行基准的偏差值，适用于光学部件的制造与检测工序，以及设备的维修维护场景。

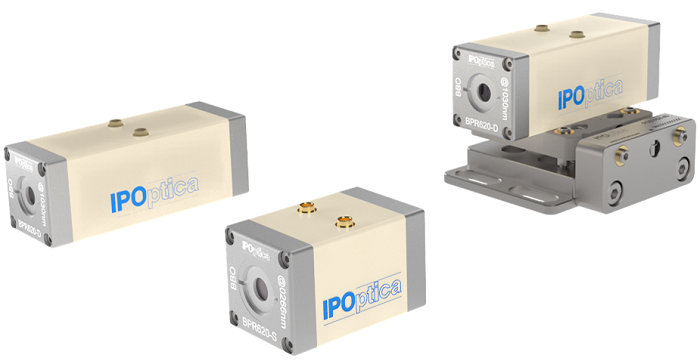

IPO普克尔盒/BPR普克尔斯盒专为满足高功率损伤阈值、低压电效应、低插入损耗等需求而设计。BBO普克尔斯盒配合IPOptica的快开关电子驱动器，BPR BBO电光Q开关可为190nm至2.2μm波长范围的高功率、高脉冲重复频率激光器提供工业级激光可靠性和性能。

InputOptica BBO普克尔斯盒/ BBO Pockels cells主要特点

-出色的压电效应抑制能力

-高透过率和低插入损耗

-宽带工作波长（190nm–2.2μm）

-高损伤阈值

-可靠结构，支持高达100W功率和高达2MHz的高压脉冲重复频率

-低热透镜效应和热退偏现象

IPOptica BBO普克尔盒/ BBO Pockels cells典型应用

-高重复频率调Q

-皮秒和飞秒再生放大器的脉冲耦合

-脉冲选取和光开关

InputOptica BPR BBO普克尔盒器件基于普克尔效应，采用单晶体和双晶体设计，适用于调Q、脉冲选取、腔倒空等应用场景。BBO电光Q开关为补偿BBO较低的电光系数在大口径（>3.6mm）器件上所需的高电压需求，双晶体设计可将开关电压降低一半，有利于缩短开关时间并提高重复频率。

IPOptics BBO普克尔盒规格参数

参数	BPR320-S/BPR325-S	BPR320-D/BPR325-D	BPR420-S/BPR425-S	BPR420-D/BPR425-D	BPR620-S/BPR625-S	BPR620-D/BPR625-D
通光孔径	2.6mm	2.6mm	3.6mm	3.6mm	5.6mm	5.6mm
晶体数量	1	2	1	2	1	2
单晶体尺寸	3×3×20mm/3×3×25mm	3×3×20mm/3×3×25mm	4×4×20mm/4×4×25mm	4×4×20mm/4×4×25mm	6×6×20mm/6×6×25mm	6×6×20mm/6×6×25mm
1/4波电压@1030nm	~3.4kV/~2.7kV	~1.7kV/~1.4kV	~4.5kV/~3.6kV	~2.3kV/~1.8kV	~6.8kV/~5.4kV	~3.4kV/~2.7kV
消光比	1000:1	500:1	1000:1	500:1	1000:1	500:1
透过率	>99%	>99%	>99%	>99%	>99%	>99%
电容	~4pF	~4pF	~4pF	~4pF	~4pF	~4pF
损伤阈值	>10J/cm²@10ns	>10J/cm²@10ns	>10J/cm²@10ns	>10J/cm²@10ns	>10J/cm²@10ns	>10J/cm²@10ns
参数	BPR320-S/BPR325-S	BPR320-D/BPR325-D	BPR420-S/BPR425-S	BPR420-D/BPR425-D	BPR620-S/BPR625-S	BPR620-D/BPR625-D
通光孔径	2.6mm	2.6mm	3.6mm	3.6mm	5.6mm	5.6mm
晶体数量	1	2	1	2	1	2
参数	BPR320-S/BPR325-S	BPR320-D/BPR325-D	BPR420-S/BPR425-S	BPR420-D/BPR425-D	BPR620-S/BPR625-S	BPR620-D/BPR625-D
通光孔径	2.6mm	2.6mm	3.6mm	3.6mm	5.6mm	5.6mm
晶体数量	1	2	1	2	1	2
单晶体尺寸	3×3×20mm/3×3×25mm	3×3×20mm/3×3×25mm	4×4×20mm/4×4×25mm	4×4×20mm/4×4×25mm	6×6×20mm/6×6×25mm	6×6×20mm/6×6×25mm

IPOptics BBO普克尔斯盒/ BBO普克尔盒器尺寸表
