作者：维尔克斯 时间：2026-9-24 11:51:02
随着国产化替代进程加快，我司声光调制器（AOM）产品线近期咨询热度持续上升，尤其在532 nm AOM、1064 nm光纤声光调制器、1550 nm光纤声光调制器、2 μm声光Q开关及声光驱动器等应用场景中，客户选型需求格外集中。为帮助科研与工业用户快速匹配型号，现将近期高频咨询的AOM型号及其配套驱动器方案汇总如下。
我司声光器件产品根据声光互作用原理设计，通过施加射频信号对激光进行强度调制、移频及调Q处理，可实现响应时间快、插入损耗小、消光比高等优异性能。产品线覆盖可见光至中红外波段，采用全金属密封封装结构，工艺成熟、环境适应性强，长期运行稳定性获众多客户验证。

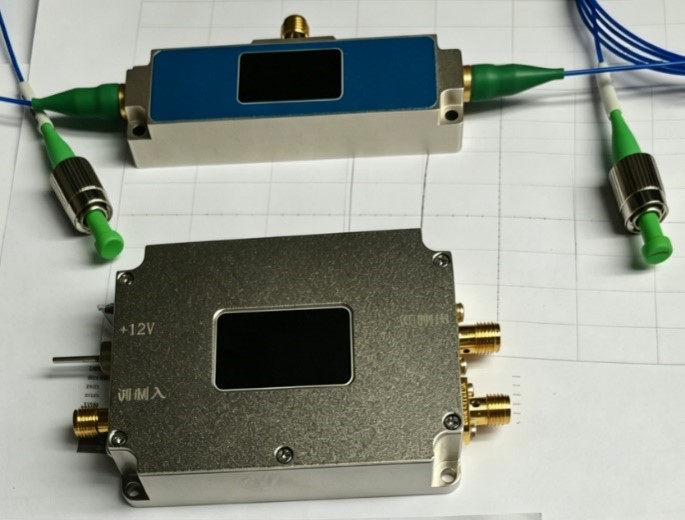

图：光纤AOM、驱动器实物图
核心优势
-全波段覆盖：300-10600nm，可适配多种激光器，以及涵盖声光调制器、声光Q开关、声光滤光器等。
-性能指标优异：全金属结构设计，高效稳定，响应时间最快可达6ns、插入损耗典型值≤2.5dB。
-驱动器配套完善：超多系列声光驱动器，单个AOM可配备多款声光驱动器，可以根据数字、模拟、功率等区分。
-国产化成熟可靠：产品已大量交付至科研院所、高校及光学设备厂商，长期稳定。
选型说明
以下按工作波长分组，汇总各型号AOM的关键参数及推荐驱动器配置。客户可根据激光器波长、调制频率、上升时间及控制接口等需求，快速定位适配型号。如需详细规格书、样品测试或定制方案（如中心波长、光纤类型、封装形式等），欢迎随时联系我司。
1064nm光纤声光调制器
该波段AOM适用于1064nm光纤激光器或固体激光器的强度调制，目前常用型号为SGTF200-1064-1PFH-ER55，工作频率200MHz，上升时间仅10ns，消光比高达55dB，适用于对开关速度和消光比要求较高的应用场景。驱动器需外配，建议选用频率200MHz、功率≥1.5W的型号。
|
AOM型号 |
工作频率 |
上升时间 |
驱动器关键规格 |
|
SGTF200-1064-1PFH-ER55 |
200MHz |
10ns |
驱动功率≤1.5W，阻抗50Ω |
SGTF200-1064-1PFH-ER55
|
参数 |
单位 |
最小值 |
典型值 |
最大值 |
|
工作波长 |
nm |
1030 |
1064 |
1080 |
|
工作频率 |
MHz |
- |
200 |
- |
|
插入损耗 |
dB |
- |
- |
2.5 |
|
上升时间 |
ns |
- |
- |
10 |
|
消光比 |
dB |
55 |
- |
- |
|
偏振消光比 |
dB |
20 |
22 |
- |
|
耐受光功率 |
W |
- |
- |
0.5 |
|
驱动功率 |
W |
- |
- |
1.5 |
|
光纤类型 |
PM980 |
|||
|
尾纤长度 |
m |
≥1 |
||
|
光纤接头 |
FC/APC |
|||
|
射频接头 |
SMA 母头 |
|||
|
输入阻抗 |
Ω |
50 |
||
|
封装形式 |
FH |
|||
1550nm光纤声光调制器
该波段是当前咨询最集中的波段，覆盖40MHz~200MHz多种频率选项，可适配不同脉冲宽度和调制速率需求。其中SGTF80-1550-1TP-2A1为一体式产品（驱动器内置），其余三款需外配驱动器。光纤类型方面，除SGTF200-1550-1FH采用非保偏的SMF28e光纤外，其余三款均为PM1550保偏光纤。驱动器调制方式上，40MHz、80MHz、120MHz三款采用模拟调制（0~1V），200MHz款采用数字调制（TTL），选型时需注意与控制信号类型的匹配。
|
AOM型号 |
工作频率 |
配套驱动器型号 |
驱动器关键规格 |
|
SGTF40-1550-1PFH |
40MHz |
SGT40-33-N2-2A1 |
频率40MHz，功率≤2W，模拟调制（0-1V@50Ω） |
|
SGTF80-1550-1TP-2A1 |
80MHz |
内置驱动器（一体式） |
模拟调制（0-1V@50Ω），功耗4W@1%占空比 |
|
SGTF120-1550-1PFH |
120MHz |
SGT120-33-N2-1A1 |
频率120MHz，功率≤2W，模拟调制（0-1V@50Ω） |
|
SGTF200-1550-1FH |
200MHz |
SGT200-33-N2-1D |
频率200MHz，功率2W，数字调制（TTL高2.5-5V） |
SGTF40-1550-1PFH、SGTF80-1550-1TP-2A1详细参数：
|
参数 |
单位 |
SGTF40-1550-1PFH |
SGTF80-1550-1TP-2A1 |
|
工作波长 |
nm |
1550（标称） |
1530 / 1550 / 1570 |
|
工作频率 |
MHz |
40 |
80 |
|
3dB移频带宽 |
MHz |
3（典型） |
- |
|
插入损耗 |
dB |
2.5 / 3（典型/最大） |
2.5 / 3（典型/最大） |
|
上升时间 |
ns |
50 / 60（典型/最大） |
35 / 40（典型/最大） |
|
消光比 |
dB |
≥50 |
≥50 |
|
偏振消光比 |
dB |
≥20 |
20 / 22（典型/最大） |
|
耐受光功率 |
W |
≤0.5 |
≤0.5 |
|
驱动功率 |
W |
1.5 / 2（典型/最大） |
-（一体式，无需外配驱动器） |
|
输入阻抗 |
Ω |
50 |
- |
|
光纤类型 |
- |
PM1550 |
PM1550 |
|
尾纤长度 |
m |
1 / 1.2（最小/典型） |
≥1 |
|
光纤接头 |
- |
FC/APC |
FC/APC |
|
射频接头 |
- |
SMA母头 |
SMA母头（调制输入） |
|
封装形式 |
- |
FH |
FH（一体式） |
|
配套驱动器 |
- |
SGT40-33-N2-2A1（外置） |
内置驱动器（一体式） |
|
驱动器供电 |
- |
12V±0.5Vdc |
12V±0.5Vdc |
|
驱动器调制方式 |
- |
模拟（0-1V@50Ω） |
模拟（0-1V@50Ω） |
SGTF120-1550-1PFH SGTF200-1550-1FH详细参数：
|
参数 |
单位 |
SGTF120-1550-1PFH |
SGTF200-1550-1FH |
|
工作波长 |
nm |
1520 / 1550 / 1580 |
1530 / 1550 / 1570 |
|
工作频率 |
MHz |
120 |
200 |
|
3dB移频带宽 |
MHz |
- |
40 / 50（典型/最大） |
|
插入损耗 |
dB |
2.5 / 3.0（典型/最大） |
- / 5（典型/最大） |
|
上升时间 |
ns |
30 / 40（典型/最大） |
10 / 12（典型/最大） |
|
消光比（通断） |
dB |
≥50 |
≥50 |
|
偏振消光比/偏振相关损耗 |
- |
偏振消光比：20 / 22（典型/最大） |
偏振相关损耗：0.3 / 0.5（典型/最大） |
|
耐受/承受光功率 |
W |
≤1（承受平均） |
≤0.5（耐受） |
|
驱动功率 |
W |
2 / 2.5（典型/最大） |
2.0 / 2.5（典型/最大） |
|
输入阻抗 |
Ω |
- |
50 |
|
光纤类型 |
- |
PM1550 |
SMF28e（非保偏） |
|
尾纤长度 |
m |
≥1 |
≥1 |
|
光纤接头 |
- |
FC/APC |
FC/APC |
|
射频接头 |
- |
SMA |
SMA母头 |
|
封装形式 |
- |
FH |
FH |
|
配套驱动器 |
- |
SGT120-33-N2-1A1（外置） |
SGT200-33-N2-1D（外置） |
|
驱动器供电 |
- |
24V±1Vdc |
24V±1Vdc |
|
驱动器调制方式 |
- |
模拟（0-1V@50Ω） |
数字（TTL高2.5-5V，低0-0.2V） |
532nmAOM
该波段AOM主要适用于绿光激光器的脉冲调制与移频，常用频率覆盖155MHz~180MHz，上升时间≤20ns，消光比≥50dB。三款型号核心差异在于工作频率与移频带宽，驱动器驱动功率均为0.5~1.0W，可根据系统频率需求选择对应型号。
|
AOM型号 |
工作频率 |
3dB移频带宽 |
驱动器关键规格 |
|
SGTF155-532-1PFH |
155MHz |
≥20MHz |
驱动功率0.5~1.0W，阻抗50Ω |
|
SGTF160-532-1PFH |
160MHz |
≥20MHz |
驱动功率0.5~1.0W，阻抗50Ω |
|
SGTF180-532-1PFH |
180MHz |
≥30MHz |
驱动功率0.5~1.0W，阻抗50Ω |
SGTF155-532-1PFH，SGTF160-532-1PFH详细参数：
|
参数 |
单位 |
最小值 |
典型值 |
最大值 |
|
工作波长 |
nm |
500 |
532 |
560 |
|
工作频率 |
MHz |
- |
155/160 |
- |
|
3dB 移频带宽 |
MHz |
20 |
- |
- |
|
插入损耗 |
dB |
- |
2.5 |
3 |
|
上升时间 |
ns |
- |
- |
20 |
|
消光比 |
dB |
50 |
- |
- |
|
偏振消光比 |
dB |
20 |
- |
- |
|
耐受光功率 |
W |
- |
- |
0.1 |
|
驱动功率 |
W |
- |
0.5 |
1.0 |
|
输入阻抗 |
Ω |
- |
50 |
- |
|
尾纤长度 |
m |
1 |
1.2 |
- |
|
射频接头 |
SMA 母头 |
|||
|
光纤接头 |
FC/APC |
|||
|
光纤类型 |
PM460 |
|||
|
封装形式 |
FH |
|||
SGTF180-532-1PFH详细参数：
|
参数 |
单位 |
最小值 |
典型值 |
最大值 |
|
工作波长 |
nm |
500 |
532 |
560 |
|
工作频率 |
MHz |
- |
180 |
- |
|
3dB移频带宽 |
MHz |
30 |
- |
- |
|
插入损耗 |
dB |
- |
2.5 |
3 |
|
上升时间 |
ns |
- |
- |
20 |
|
消光比 |
dB |
50 |
- |
- |
|
偏振消光比 |
dB |
20 |
- |
- |
|
耐受光功率 |
W |
- |
- |
0.1 |
|
驱动功率 |
W |
- |
0.5 |
1.0 |
|
输入阻抗 |
Ω |
- |
50 |
- |
|
尾纤长度 |
m |
1 |
1.2 |
- |
|
射频接头 |
SMA母头 |
|||
|
光纤接头 |
FC/APC |
|||
|
光纤类型 |
PM460 |
|||
|
封装形式 |
FH |
|||
2μm声光Q开关
该波段产品为声光Q开关，专用于2μm波段固体激光器的调Q脉冲输出。采用水冷散热，支持高功率激光（损伤阈值1GW/cm²），衍射效率≥80%，搭配专用驱动器可实现首脉冲抑制功能，有效稳定脉冲序列。
|
AOM型号 |
工作频率 |
配套驱动器型号 |
驱动器关键规格 |
|
SGQ41-2000-2QB |
40.68 MHz |
SGQ41-46-W-3DR-R |
频率40.68MHz，功率40W，首脉冲抑制模式，28V供电 |
SGQ41-2000-2QB详细参数：
|
参数 |
单位 |
SGQ41-2000-2QB |
|
工作波长 |
nm |
1900-2100 |
|
输入光偏振态 |
- |
线偏振（⊥） |
|
工作频率 |
MHz |
40.68±0.1 |
|
光孔径 |
mm |
2 |
|
衍射效率 |
% |
≥80 |
|
损伤阈值 |
W/cm² |
1G |
|
静态透过率 |
% |
>99.2 |
|
驱动功率 |
W |
40 |
|
射频接头 |
- |
20cm线缆+SMA母头 |
|
输入阻抗 |
Ω |
50 |
|
电压驻波比 |
- |
<1.3:1 |
|
冷却方式 |
- |
水冷 |
|
封装形式 |
- |
QB |
除上述标准品外，我司还可基于标品进行快速微调定制以满足客户的差异化需求，工作频率可根据系统需求进行偏移调整，3dB移频带宽可在标品基础上通过优化换能器设计与匹配电路实现更宽带宽，上升时间、消光比、驱动功率、光纤类型（保偏/非保偏）、尾纤长度、封装形式等其他参数均可根据实际需求做针对性调整。基于成熟标品进行微改，无需从零开发，定制周期短、成本可控，尤其适合研发验证、小批量试制及对交期敏感的项目。如有特殊参数需求，欢迎提供具体指标，我司技术团队将快速评估可行性并给出定制方案。
