西格玛光机的SFS-H系列压电陶瓷精密平台，配备了特有的数字位移传感器，达到了1纳米的理论分辨率，兼具高精度、高刚性和高速度的特点。该平台支持开环和闭环两种控制方式，其中闭环方式通过数字位移传感器实现，显示分辨率为10纳米。OptoSigma的SFS-H系列纳米位移台，配合FINE系列控制器，能够实现快速定位，适用于对高精度测量有需求的客户。

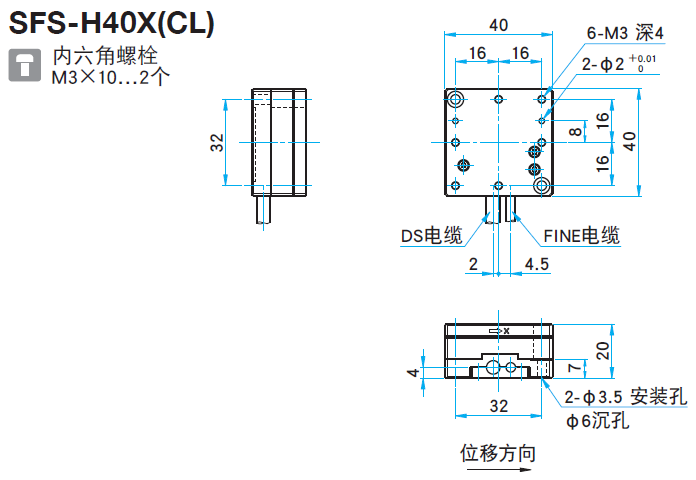

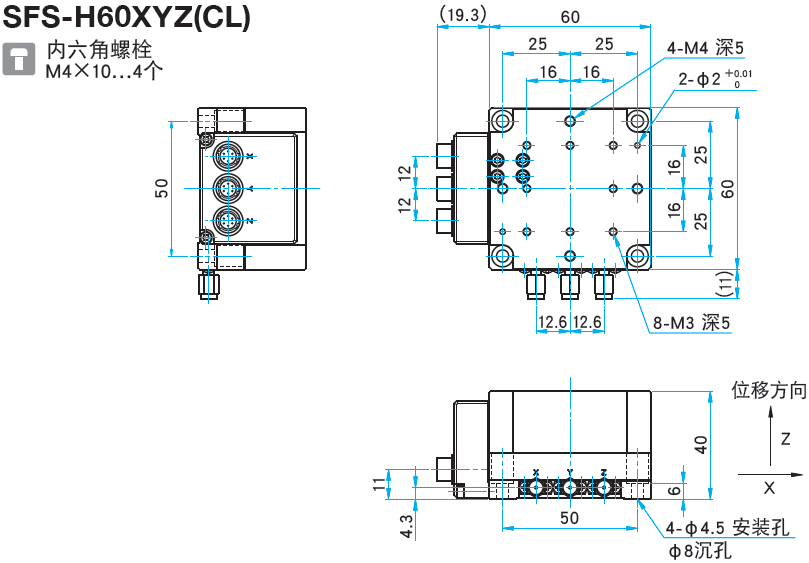

下面六张图片为OptoSigmaSFS-H40X（CL）,SFS-H40Z（CL）,SFS-H60X（CL）,SFS-H60XY（CL）, SFS-H60Z（CL）和SFS-H60XYZ（CL）这六款精密陶瓷压电平台的三视图，此处提供给客户，便于客户对SIGMAKOKI的SFS-H系列压电陶瓷精密平台的安装进行参考。
SFS-H系列参数整理
西格玛光机SFS-H系列压电陶瓷精密平台，理论分辨率能达到1nm。下面将SIGMAKOKI SFS-H系列纳米位移台的参数进行整理，方便客户根据自己的要求对OptoSigma纳米压电平台SFS-H系列型号进行选型。
|
SFS-H系列压电陶瓷精密平台主要规格参数表① |
|||
|
型号 |
SFS-H40X（CL） |
SFS-H40Z（CL） |
SFS-H60X（CL） |
|
行程（开环控制） |
90um±15% |
100um±15% |
100um±15% |
|
台面尺寸（mm） |
40×40 |
40×40 |
60×60 |
|
自重（kg） |
0.28 |
0.28 |
0.4 |
|
理论分辨率（开环） |
1nm |
1nm |
1nm |
|
分辨率（闭环） |
10nm |
10nm |
10nm |
|
直线性（%） |
＜0.3 |
＜0.3 |
＜0.3 |
|
垂直度（um） |
1 |
1 |
1 |
|
重复定位精度（um） |
＜0.1 |
＜0.1 |
＜0.1 |
|
承载能力（N） |
9.8（1.0kgf） |
6.7（1.0kgf） |
19.6（1.0kgf） |
|
轴向 |
X |
Z |
X |
|
SFS-H系列压电陶瓷精密平台主要规格参数表① |
|||
|
型号 |
SFS-H60XY（CL） |
SFS-H60Z（CL） |
SFS-H60XYZ（CL） |
|
行程（开环控制） |
100um±15% |
100um±15% |
100um±15% |
|
台面尺寸（mm） |
60×60 |
60×60 |
60×60 |
|
自重（kg） |
0.43 |
0.33 |
0.63 |
|
理论分辨率（开环） |
1nm |
1nm |
1nm |
|
分辨率（闭环） |
10nm |
10nm |
10nm |
|
直线性（%） |
＜0.3 |
＜0.3 |
＜0.5 |
|
垂直度（um） |
1 |
1 |
1 |
|
重复定位精度（um） |
＜0.1 |
＜0.1 |
＜0.15 |
|
承载能力（N） |
14.7（1.0kgf） |
9.8（1.0kgf） |
9.8（1.0kgf） |
|
轴向 |
XY |
Z |
XYZ |
表中可以直观地看出：SIGMAKOKI SFS-H系列精密陶瓷压电平台的命名比较直观。SFS-H为精密陶瓷压电平台的型号名称。数字为压电陶瓷精密平台的尺寸，最后一个字母代表了纳米压电平台对应的轴向。
OptoSigma的SFS-H系列纳米位移台一共有6种型号，分为台面尺寸40×40mm的SFS-H40X（CL）和SFS-H40Z（CL）,以及台面尺寸60×60mm的SFS-H60X（CL）, SFS-H60XY（CL）, SFS-H60Z（CL）和SFS-H60XYZ（CL）4种。轴向一共有X，Z，XY，XYZ四种可选。
SFS-H40X（CL）和SFS-H40Z（CL）的台面尺寸比较小，自重相对轻一些，所用于固定的螺栓孔径为M3，固定螺栓数为2。其中SFS-H40X（CL）的行程比较短，略小于其他5种SFS-H系列压电陶瓷精密平台。SFS-H60X（CL）, SFS-H60XY（CL）, SFS-H60Z（CL）和SFS-H60XYZ（CL）的平台尺寸较大， 固定用螺栓孔径为M4，固定螺栓数为4。
