OptoSigma提供的高功率扩束器为固定倍率类型，其手动可调扩束倍率范围从1倍至10倍，支持的扩束波长包括266纳米、355纳米、1064纳米和1030纳米等。西格玛光机的高功率扩束镜能够接纳最大直径为11毫米的入射光束。为了便于客户进行型号选择，我们已将西格玛光机适用于高功率激光的扩束镜型号整理汇总，以供客户便捷地查询和挑选。
OptoSigma高功率用激光扩束镜可用于较高功率的激光扩束镜，和OptoSigma的现有产品相比，可使用波长范围更宽。设计时考虑了波面收差，也可用于干涉仪或激光加工等高精度光学系统中。
此系列OptoSigma高功率扩束器没有采用胶水粘结，全部是空气隙结构，适用于高功率激光系统。和OptoSigma的现有产品相比，其设计波长，以及光学膜对应的波长范围都更宽，可被用于更宽的波长范围。拧西格玛光机高功率扩束镜调节环，可微调屈光度，可变更出射光束的平行状况，比如从汇聚光束，调节为平行光束，进而调整为发散光束。
高功率用激光扩束镜的损伤阈值是2.0J/cm2，激光脉冲宽10ns，重复频率20Hz。
高功率用激光扩束镜注意事项
OptoSigma高功率扩束器倒置使用，用于缩小光束直径的时候，请注意确认小光束位置（出射口）的激光能量密度是否超过了标注的激光损伤阈值，以避免镜片的激光损伤。
把OptoSigma高功率扩束器倒过来使用，并不能理想地实现平行光束的［缩束］目的。此时，请告知原平行光束的发散角和光腰的位置等参数，咨询更合适的光学系统。
高功率用激光扩束镜型号（固定倍率）
|
型号 |
扩束倍率 |
出射闭口径 |
最大入射光束直径mm |
入射角±1°时的,有效入射光束直径[mm] |
透过波面精度※3（P-V） |
自重kg |
波长nm |
|
BEHP-1.5 |
1.5 |
ø26 |
ø11 |
ø6 |
0.54 |
0.25 |
250/280 340/380 500/700 1030/1100 |
|
BEHP-2 |
2 |
ø26 |
ø10 |
ø6 |
0.44 |
0.21 |
|
|
BEHP-3 |
3 |
ø26 |
ø8 |
ø6 |
0.54 |
0.21 |
|
|
BEHP-4 |
4 |
ø35 |
ø6 |
ø6 |
0.55 |
0.27 |
|
|
BEHP-5 |
5 |
ø35 |
ø5 |
ø5 |
0.51 |
0.27 |
|
|
BEHP-6 |
6 |
ø35 |
ø4 |
ø4 |
0.57 |
0.27 |
|
|
BEHP-7 |
7 |
ø35 |
ø3 |
ø3 |
0.49 |
0.27 |
|
|
BEHP-8 |
8 |
ø35 |
ø3 |
ø3 |
0.56 |
0.27 |
|
|
BEHP-9 |
9 |
ø35 |
ø2.5 |
ø2.5 |
0.6 |
0.27 |
|
|
BEHP-10 |
10 |
ø35 |
ø2 |
ø2 |
0.6 |
0.27 |
※3不是对设计值的保证。不是使用设计波长测试透过波面精度。
高功率用激光扩束镜型号最后一列代表着波长，每种型号都有四个波段，比如扩束倍率选择1.5倍，如果选择250-280nm，型号就变成BEHP-1.5-250/280；选择340/380，型号就是BEHP-1.5-340/380；选择500/700，型号就是BEHP-1.5-500/700；选择1030/1100，型号就是BEHP-1.5-1030/1100。其他的型号也就是一样，选择哪个波段，就在对应的型号后面加上波段。
连续倍率激光扩束镜
|
型号 |
设计波长nm |
增透膜波长nm |
透过率（AR外套计算值）※2 [%] |
激光损伤阈值※1[J/cm²] |
|
BEHP-1.5~-3-250/280 |
250-266 |
250-280 |
>99%(266nm)，>97%(257.5nm)>97%(250~280nm)，>65%(600~700nm) |
2 |
|
BEHP-1.5~-3-340/380 |
340-355 |
340-380 |
>99%(355nm)，>97%(343.3nm)>97%(340~380nm)，>65%(600~700nm) |
4 |
|
BEHP-1.5~-3-500/570 |
500-532 |
500-570 |
>99%(355nm)，>97%(343.3nm)>97%(340~380nm)，>65%(600~700nm) |
5 |
|
BEHP-1.5~-3-1030/1100 |
1030-1064 |
1030-1100 |
>99%(1064nm)，>98%(1030nm)，>98%(1030~1100nm)，>65%(600~700nm) |
7 |
|
BEHP-4~10-250/280 |
250-266 |
250-280 |
>98%(266nm)，>96%(257.5nm)>96%(250~280nm)，>53%(600~700nm) |
4 |
|
BEHP-4~10-340/380 |
340-355 |
340-380 |
>98%(355nm)，>96%(343.3nm)，>96%(340-380nm)，>53%(600~700nm) |
4 |
|
BEHP-4~10-500/570 |
500-532 |
500-570 |
>98%(532nm)，>97%（515nm），>97%(500-570nm)，>53%(600-700nm) |
7 |
|
BEHP-4~10-1030/1100 |
1030-1064 |
1030-1100 |
>98%(1064nm)，>97%(1030nm)，>97%(1030~1100nm)，>53%(600-700nm) |
10 |
※1激光脉冲宽10ns，重复频率20Hz
※2波长、或入射光束直径不同，OptoSigma高功率扩束器的透过率会不一样。
西格玛光机高功率扩束镜特别适用于需要精密调节光束平行程度，或变更束腰位置的场合。
|
通用指标 |
/ |
|
材质 |
合成石英 |
|
框架材料 |
铝合金 |
|
框架表面处理 |
黑色氧化 |
|
入射角 |
±0° |
|
变倍时的光束指向性误差 |
＜0.5mrad (参考值) |

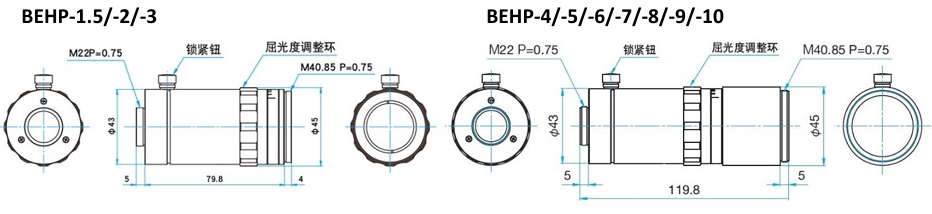

西格玛光机高功率扩束镜外形图

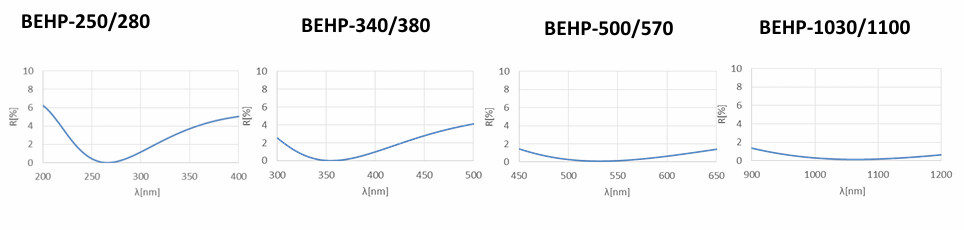

西格玛光机高功率扩束镜反射率波长特性（参考数据）
