Power Photonic推出的光纤耦合微透镜阵列旨在简化SMF-28单模光纤的准直和耦合过程。该系列产品包括线型阵列PP-LAL-P250-N4-AR、PP-LAL-P250-N8-AR、PP-LAL-P250-N12-AR和PP-LAL-P250-N16-AR，以及方形阵列PP-LAS-P250-N16-AR，均专门为光纤的耦合或准直需求而设计。这些多通道光纤耦合微透镜适用于多通道光通信系统，支持激光源、光纤与波导阵列之间的光信号耦合、光复用及光交换功能。
Power Photonic 光纤耦合微透镜阵列的关键特性：
-高均匀性：曲率半径（RoC）、圆锥常数（Conic）及透镜间距（Pitch）高度一致
-高透射率：优化光学性能
-超低散射：减少信号干扰
Power Photonic光纤耦合微透镜的应用领域：
-光纤阵列准直：优化多通道信号传输效率
-高性能数据通信：支持高速光网络设备

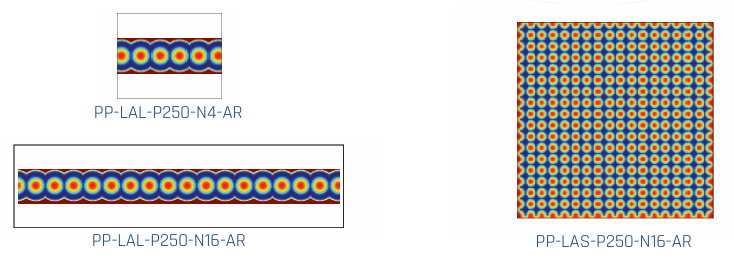

这些光纤耦合微透镜由熔融石英制成，由于散射极低，可最大限度地减少通道串扰，并因表面精度而最大限度地减少插入损耗。Power Photonic在生产中按照严格的技术指标执行，使得这些光纤耦合微透镜的有效焦距公差＜3%，透镜中心定位精度＜5μm，反射率（镀膜侧）＜0.25%。典型的型号就是PP-LAS-P250-N16-AR。线型阵列PP-LAL-P250-N4-AR，PP-LAL-P250-N8-AR，PP-LAL-P250-N12-AR，PP-LAL-P250-N16-AR的长度范围在1.35至4.35±0.05mm，宽度在1.10±0.05mm。方形阵列PP-LAS-P250-N16-AR的长宽是4.35±0.05mm。所有光纤耦合微透镜阵列的厚度为1.01±0.01mm。
Power Photonic多通道光纤耦合微透镜的标准型号：
|
型号 |
设计波长（nm） |
透镜数量（X轴） |
透镜间距（μm） |
有效焦距（mm） |
|
PP-LAL-P250-N4-AR |
1550 |
4 |
250 |
0.710 |
|
PP-LAL-P250-N8-AR |
1550 |
8 |
250 |
0.710 |
|
PP-LAL-P250-N12-AR |
1550 |
12 |
250 |
0.710 |
|
PP-LAL-P250-N16-AR |
1550 |
16 |
250 |
0.710 |
|
PP-LAS-P250-N16-AR |
1550 |
16 |
250 |
0.710 |
除以上标准型号外，Power Photonic还提供线型与方形阵列的定制化服务，支持根据需求调整尺寸、透镜数量及间距等参数。
