Analog Modules, Inc. (AMI) 制造覆盖450nm至3390nm波长范围的半导体激光二极管驱动器。根据具体应用需求，其产品线包括：种子激光器驱动器（Seed Driver）、种子激光二极管驱动器（Seed Laser Diode Driver）、半导体光放大器驱动器（SOA Driver）、脉冲激光二极管驱动器（Pulsed Laser Diode Driver）、连续波激光二极管驱动器（CW Laser Diode Driver）以及激光二极管控制器（Laser Diode Controller）等。三十多年来，美国Analog Modules, Inc一直致力于用于半导体激光驱动器的真正电流源的开发和生产。Analog Modules, Inc的激光二极管驱动器为最终用户提供有源电流控制和激光二极管保护。Analog Modules, Inc为日益增多的二极管泵浦和直接输出激光二极管应用提供各种驱动器，如seed驱动器、SOA驱动、脉冲激光二极管驱动器、CW激光二极管驱动器、激光二极管控制器。
脉冲激光二极管驱动器
AMI激光二极管驱动为高电流和低电流应用提供一系列脉冲激光二极管驱动器。AMI的7701B型大电流大功率驱动器是专为大功率DPSS激光器和照明应用而设计的OEM产品。高速高峰功率766A型是驱动14引脚蝶形封装激光二极管模块的理想半导体激光管驱动器AMI之选，这些模块用于材料加工的脉冲光纤MOPA系统、用于遥感的激光雷达系统、激光通信应用和测距。像我们的774A型这样的高效率和稳定的脉冲激光二极管驱动器可用于军事应用。这些驱动器是低压直流输入功率转换器/激光二极管驱动器，旨在为手持式、导弹、地面车辆、船舶和机载应用中的激光二极管堆负载提供脉冲高电流。
CW激光二极管驱动器
AMI激光二极管驱动提供一系列适用于高电流和低电流应用的CW激光二极管驱动器。AMI787型是紧凑型工业和医疗激光应用的半导体激光驱动器理想选择。专有技术使AMI能够提供50A、2.5VCW半导体激光管驱动器AMI，具有业界领先的效率和尺寸。对于受益于极低的输出涟漪和精确控制的应用，785A型是一个很好的选择。最终用户可以形成具有600kHz调制带宽的激光二极管输出波形。我们的2kW高功率驱动器型号5705旨在允许您将多个模块链接在一起，以实现更高功率的应用。
|
Model |
峰值电流 |
负载电压max |
输入电压 |
脉宽 |
上升时间 |
最大重复率 |
|
762 |
2.5 A |
10.0 V |
+5 VDC |
20 ns to CW |
10 ns |
10 MHz |
|
763 |
1.2 A |
3.0 V |
+5 VDC |
10 ns to CW |
6 ns |
50 MHz |
|
766A |
2.5 A |
10.0 V |
+5 VDC |
<150 ps to >850 ps |
100 ps |
1 MHz |
|
767 |
3.0 A |
10.0 V |
+5 VDC |
150 ps to 750 ps |
100 ps |
1 MHz |
|
7612A |
1.2 A |
3.0 V |
+5 VDC |
6 ns to CW |
6 ns |
50 MHz |
|
773 |
118 A |
5 V |
+5 to +12 VDC |
100 µs to 3 ms |
25 µs |
平均最大1W |
|
779B |
120 A |
140 V |
-5 to -150 VDC |
100 µs to 1 ms |
4 µs±1µs |
1 kHz |
|
7701B |
300 A |
280 V |
25 to 300 VDC |
100 µs to 10 ms |
10 µs |
1 kHz |
|
8800D |
300 A |
280 V |
198-253VAC 50/60 Hz |
100 µs to 5 ms |
10 µs |
1 kHz |
|
785A |
20 A |
26 V |
+12 VDC |
2 µs to CW |
500 ns |
600kHz调制 |
|
786 |
10.0 A |
2.2 V |
2.7 to 4.3 VDC |
1 ms to 10 ms |
200 µs |
10 Hz |
|
787 |
50 A* |
5.0 V |
+12 VDC |
1 ms to CW |
300 µs |
最大平均功率250 W |
|
788 |
35 A |
75 V |
+48 VDC |
40 µs to CW |
17 µs |
13 kHz |
|
PLDD-50-SP |
50 A |
350 V |
+12~+28VDC |
5 ns |
2.5 ns |
15 kHz |
|
PLDD-200-12-20-2x2 |
200 A |
24 V |
+16 to +28 VDC |
<20 µs to 300 µs |
<1 0µs |
20 Hz |
激光二极管控制器

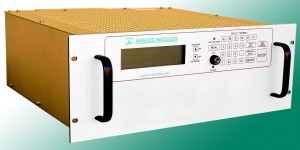

对于实验室和台式半导体激光管驱动器AMI提供8800D型激光二极管控制器。这种交钥匙式机架安装系统提供输出电流，以驱动激光二极管泵浦固态激光器。它提供前面板和遥控器以及通过RS-232接口进行操作。输出电流显示在一个易于阅读的LCD显示屏上。
8800D型是一款出色的原型设计工具，可让激光开发人员灵活地确定最适合其最终用途的激光二极管和驱动器。一旦确定了最终的要求，AMI可以帮助您指定和设计一款适合应用的OEM驱动程序，该驱动程序将具有较低的成本、高可靠性和较小的占地面积。8800D型激光二极管控制器提供脉冲输出电流，驱动激光二极管泵浦固态激光器。内部微处理器提供了软件控制的灵活性和方便性，系统状态显示在易于阅读的LCD图形显示屏上。8800D可配置一个或两个功率模块，输出功率高达2.8kW。8800D的保护功能包括可调节的精确电流限制，可保护激光二极管不超过其最大额定值。
|
Model |
峰值电流 |
最大负载 |
输入电压 |
特征 |
上升时间 |
最大CW输出功率 |
|
762 |
2.5 A |
2.5 V |
+5 VDC |
设计用于14引脚蝶形封装，TEC控制器，CW或脉冲输出 |
10 ns |
6.25 W |
|
763 |
1.2 A |
3.0 V |
+5 VDC |
6 ns |
1.25 W |
|
|
785A |
20 A |
26 V |
+12 VDC |
0.9%输出噪声，600kHz 调制带宽 |
500 ns |
130 W |
|
787 |
50 A |
5.0 V |
+12 VDC |
可堆叠以获得更高电流。效率高达96% |
300 µs |
250 W |
|
788 |
12:00 A |
75 V |
+48 VDC |
双通道 OEM CW 和脉冲 |
20 µs |
550 W |
8800D 标准功能
-微处理器控制
-低电感输出电缆
-菜单驱动界面
-最大电流、PRF 和脉宽的硬件和软件限制
-RS-232 端口
-快速反极性输出二极管
-可调延迟和 Q 开关触发器
-浮动输出
种子激光二极管驱动器
AMI提供一系列种子激光二极管驱动器，用于半导体激光二极管驱动应用中的种子激光二极管。这些seed驱动器可以为大多数1型蝶形封装供电。提供多种脉冲宽度、功率和控制选项。AMI的种子激光二极管驱动器提供双向比例-积分-微分（PID）热电冷却器控制器（TEC），电流能力为3A，电压能力为4.2V。
|
Model |
Pulse Rate |
峰值电流 |
脉宽 |
特征 |
负载电压max |
|
762 |
Up to 10 MHz |
2.5 A |
20 ns~CW |
快速上升时间/紧凑/RoHS/TEC控制器 |
10.0 VDC |
|
763 |
Up to 50 MHz |
1.2 A |
10 ns~CW |
快速上升时间，TEC 控制器 RoHS |
3.0 VDC |
|
766A |
Up to 1 MHz |
2.5 A |
<150ps~>850 ps |
2 A 时光脉冲宽度低至 128 ps |
10.0 VDC |
|
767 |
Up to 1 MHz |
3.0 A |
150ps~750 ps |
接受具有各种引脚配置的常见封装 |
10.0 VDC |
|
7612A |
Up to 50 MHz |
1.2 A |
6 ns~CW |
SOA驱动器，适合驱动SOA或BOA模块 |
3.0 VDC |
SOA驱动
AMI的半导体光放大器驱动器是驱动14引脚蝶形封装SOA或BOA模块的理想选择，这些半导体激光二极管驱动模块可用作功率升压器、光开关、波长转换等。该驱动器被实现为一个前置放大器（模拟电压输入，比例电流输出），并包括一个板载TEC控制器，用于光放大器的温度稳定操作。AMI激光二极管驱动电路采用5V单电源供电。所有其他所需的电压都由高效率开关电源在电路板上产生。
|
Model |
Pulse Rate |
峰值电流 |
脉宽 |
负载电压max |
|
7612A |
Up to 50MHz |
1.2A |
6ns to CW |
3.0VDC |
