OptoSigma的10.6μm激光扩束镜采用硒化锌（ZnSe）材料透镜，通常应用于激光打标系统。该扩束镜的屈光度可调，方便对光束进行微调准直。作为一款伽利略结构的二氧化碳激光用扩束镜，它具有体积小、像差特性优良的特点。此外，这款CO2激光扩束镜还镀有防反射膜，能够减少透过损失。
所属品牌： OptoSigma
负责人：韦工
联系电话：18927460030 电子邮箱：bqwei@welloptics.cn

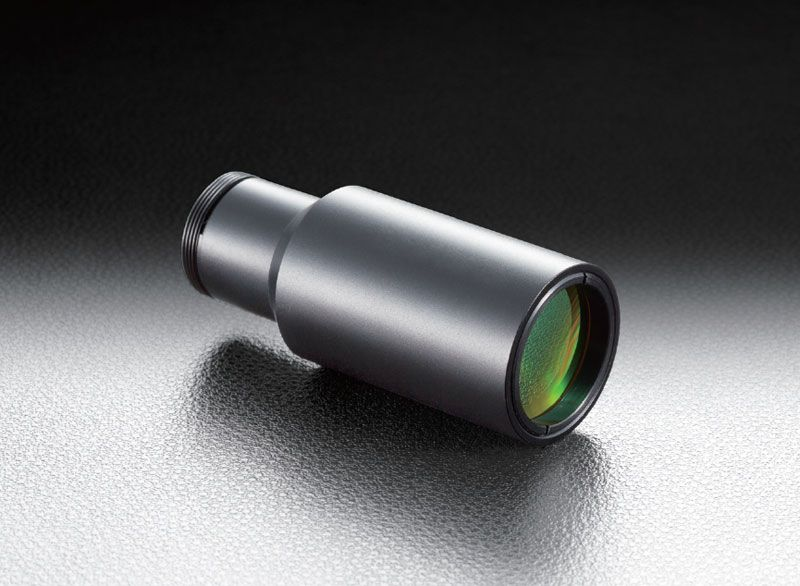

10.6μm激光扩束镜，3-5倍，应用于激光打标
OptoSigma的10.6μm激光扩束镜采用硒化锌（ZnSe）材料透镜，通常应用于激光打标系统。该扩束镜的屈光度可调，方便对光束进行微调准直。作为一款伽利略结构的二氧化碳激光用扩束镜，它具有体积小、像差特性优良的特点。此外，这款CO2激光扩束镜还镀有防反射膜，能够减少透过损失。
注意：关于ZnSe材料光学的操作方法，ZnSe在法律上被划定为烈性毒物，根据技术指标的不同，有时需要提交烈性毒物转让证。而且，使用后的ZnSe光学元件禁止作为普通垃圾扔掉。
相反朝向使用西格玛光机CO2扩束器时，不能形成光束口径缩小了的准直光线。请计算激光光束的发散角度或束腰的位置，使用其它适当的光学系统。相对入射光轴倾斜方向安装光束扩束器时，从CO2激光扩束镜射出的光束将相对入射光轴倾斜射出。安装OptoSigma10.6μm激光扩束镜时要使入射光束垂直射入或请使用可以调整光束扩束器的倾斜角度的支架。
CO2激光扩束镜又可以称为二氧化碳激光用激光扩束镜、CO2扩束器、CO2扩束镜和光束扩束器。
OptoSigma 10.6μm激光扩束镜共同指标
|
二氧化碳激光扩束器材质 |
使用硒化锌(ZnSe) |
|
设计波长 |
10.6微米 |
|
镀膜 |
防反射膜 |
|
西格玛光机CO2扩束器透过率 |
>97.0% |
西格玛光机CO2扩束器特点
-屈光度可调，便于微调光束的准直
-伽利略结构的扩束镜，外形小，象差特性好
-各透镜镀了防反射膜，透过损失小
二氧化碳激光扩束器型号
|
型号 |
光束倍率 |
出射通光孔径 |
外径 |
C mm |
D mm |
|
BE-10600-3A |
3倍 |
ø28mm |
ø36mm |
46 |
60 |
|
BE-10600-4A |
4倍 |
ø28mm |
ø36mm |
52.3 |
67.3 |
|
BE-10600-5A |
5倍 |
ø23mm |
ø30mm |
53 |
70 |

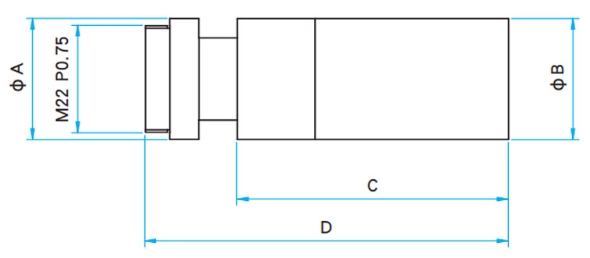

二氧化碳激光扩束器外形图
二氧化碳激光扩束器规格参数
|
CO2扩束镜型号 |
BE-10600-3A |
BE-10600-4A |
BE-10600-5A |
|
材质 |
ZnSe晶体 |
ZnSe晶体 |
ZnSe晶体 |
|
外径øA |
ø36mm |
ø36mm |
ø30mm |
|
安装螺纹C |
M22 P0.75 |
M22 P0.75 |
M22 P0.75 |
|
扩束倍率 |
3倍 |
4倍 |
5倍 |
|
入射有效直径（MAX）（1/e2） |
ø4mm |
ø4mm |
ø4mm |
|
出射通光口径 |
ø28mm |
ø28mm |
ø23mm |
|
镀膜 |
两面防反射膜 |
两面防反射膜 |
两面防反射膜 |
|
设计波长 |
10.6μm |
10.6μm |
10.6μm |
|
透过率 |
>97.0% |
>97.0% |
>97.0% |
