平凸非球面透镜的设计目的是为了减少球面像差，通常可以用单个平凸非球面透镜来替代为补偿球面像差而设计的复杂多透镜系统。立陶宛的EKSMA公司提供经过CNC抛光的精密平凸非球面透镜现货，这些EKSMA非球面镜由N-BK7、高折射率N-LAH64玻璃或UV熔融石英制成。
所属品牌： EKSMA Optics
负责人：郭工
联系电话：13434776712 电子邮箱：syguo@welloptics.cn
尺寸12.5-50.8mm，焦距10-60mm，旨在减少球面像差的非球面透镜
平凸非球面透镜的设计目的是为了减少球面像差，通常可以用单个平凸非球面透镜来替代为补偿球面像差而设计的复杂多透镜系统。立陶宛的EKSMA公司提供经过CNC抛光的精密平凸非球面透镜现货，这些EKSMA非球面镜由N-BK7、高折射率N-LAH64玻璃或UV熔融石英制成。
CNC 抛光的精密立陶宛EKSMA非球面镜专为衍射极限性能而设计。立陶宛EKSMA提供由 N-BK7、S-LAH64 或 UVFS 制成的平凸非球面镜。EKSMA非球面平凸透镜可提供一系列防反射涂层。
立陶宛EKSMA平凸透镜标准品
|

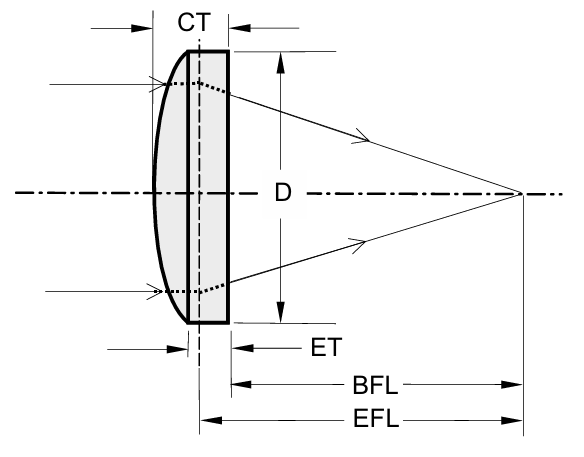

基材 |
D, mm |
EFL, mm |
BFL, mm |
CT, mm |
CA, mm |
NA |
目录编号 |
|
S-LAH64 |
12.5 |
10 |
7.6 |
4.3 |
11.3 |
0.544 |
116-1210 |
|
UVFS |
12.7 |
20 |
17 |
4.4 |
11.4 |
0.275 |
117-1220 |
|
UVFS |
12.7 |
25 |
22 |
3.8 |
11.4 |
0.223 |
117-1225 |
|
N-BK7 |
12.5 |
25 |
22.4 |
4 |
11.3 |
0.227 |
115-1225 |
|
UVFS |
12.7 |
15 |
11.4 |
5.3 |
11.4 |
0.356 |
117-1215 |
|
UVFS |
12.7 |
30 |
27.6 |
3.5 |
11.4 |
0.187 |
117-1230 |
|
UVFS |
12.7 |
40 |
36.2 |
5.5 |
11.4 |
0.144 |
117-1240 |
|
S-LAH64 |
25 |
20 |
15.7 |
7.6 |
22.5 |
0.543 |
116-2520 |
|
N-BK7 |
25 |
50 |
46 |
6 |
22.5 |
0.232 |
115-2550 |
|
N-BK7 |
25 |
32 |
27.4 |
7 |
22.5 |
0.359 |
115-2532 |
|
UVFS |
25.4 |
20 |
9.9 |
14.7 |
22.9 |
0.496 |
117-2520 |
|
UVFS |
25.4 |
25 |
17.8 |
10.5 |
22.9 |
0.416 |
117-2525 |
|
UVFS |
25.4 |
30 |
24.5 |
8 |
22.9 |
0.398 |
117-2530 |
|
UVFS |
25.4 |
40 |
35.9 |
6 |
22.9 |
0.292 |
117-2540 |
|
UVFS |
25.4 |
50 |
46.6 |
5 |
22.9 |
0.232 |
117-2550 |
|
UVFS |
25.4 |
60 |
56.6 |
5 |
22.9 |
0.192 |
117-2560 |
|
S-LAH64 |
50 |
40 |
31.3 |
15.5 |
45 |
0.554 |
116-5040 |
|
N-BK7 |
50 |
100 |
93.4 |
10 |
45 |
0.237 |
115-5100 |
|
UVFS |
50.8 |
50 |
37 |
18.9 |
45.7 |
0.416 |
117-5050 |
|
UVFS |
50.8 |
60 |
49.5 |
15.2 |
45.7 |
0.356 |
117-5060 |
|
UVFS |
50.8 |
75 |
66.7 |
12.1 |
45.7 |
0.292 |
117-5075 |
|
UVFS |
50.8 |
100 |
93.6 |
9.4 |
45.7 |
0.223 |
117-5100 |
立陶宛EKSMA非球面平凸透镜可以使用您的图纸或规格在我们的 CNC 镜片抛光设备中生产定制设计的立陶宛EKSMA非球面镜：
- Eksma非球面透镜材质：UVFS、N-BK7、S-LAH64 或其他玻璃
- Eksma非球面透镜直径：10 mm至 120 mm
- Eksma非球面透镜可根据要求提供 AR 涂层
EKSMA非球面平凸透镜
立陶宛EKSMA平凸透镜规格
|
标准材料 [折射率] |
N-BK7 [1.517] |
|
S-LAH64 [1.788] |
|
|
UVFS [1.453] |
|
|
设计波长 |
780 nm |
|
表面质量 |
40 – 20 scratch & dig (未镀膜) |
|
通光孔径 |
>90% 直径 |
|
直径公差 |
+0.0 / -0.05 mm |
|
斜角 |
最大 0.3 mm @ 45° |
|
中心厚度公差 |
≤0.05 mm |
|
EFL公差 |
≤0.1% |
|
非球面图形误差P-V |
±1 µm |
|
面形精度RMS |
≤0.5 µm |
|
中心度 |
<3 arc min |
立陶宛EKSMA平凸透镜可应要求提供表面形状误差 P-V <0.6 µm的非球面透镜。
