Sciencetech公司提供多种不同功率的科研级氙弧灯光源，功率从75W到1600W都有对应的配置型号，能够很好的用于各类光学应用。从功率来看，氙弧灯可以分为中低功率氙弧灯和高功率氙弧灯，它们的选型略有差别，本文介绍75-300W的中低功率氙弧灯，高功率的500~1600W氙弧灯选型请在本网站内搜索“如何选择氙弧灯”的技术文章。LH系列氙弧灯点光源有多种配件可供选择，能够根据客户的需求选择不同尺寸、材料和涂层，也可以配置准直或聚焦输出光学元件，相应的名称就变为准直科研级氙弧灯光源或聚焦氙灯光源。氙灯，氙弧灯，科研级氙弧灯的区别
所属品牌： Sciencetech
负责人：郭工
联系电话：13434776712 电子邮箱：syguo@welloptics.cn
科研级氙弧灯光源，75W-300W，垂直或水平照射，准直/聚焦
Sciencetech提供多种科研级的氙弧灯光源。短弧氙灯是高压放电灯。由于高辐照度和高亮度，这种灯特别适用于光学领域。通过两个电极间的电弧自由放电而发光。电弧的长度取决于两个电极间的距离，通常只有几个毫米。这使氙弧灯成为了一种理想的点光源。
这个产品手册重点介绍Sciencetech的氙弧灯光源，灯管内充满了高压氙气，提供波长区间很宽的照明。
客户可以方便地从我们成套光源产品中(包括光学元件、灯箱、灯泡、电源和所有连接线）或者利用我们的模块化零部件配置您的定制化光源，从而可以完美地满足您的要求。
这些灯箱被设计成可以水平或者垂直操作，系统配置包括了两种操作模式所需的各自底板。在以下的配置流程中，根据反射镜类型（球形用于准直输出，椭圆形用于聚焦光束）和氙灯功率选择所需的灯箱，然后添加匹配的电源和氙灯。最后，为您的应用领域添加合适的光学输出元件。对于一些预先配置好的成套光源，请查看手册。
LH系列氙灯订购信息：
|
型号 |
SKU |
描述 |
|
LH-S-300X |
101-9001 |
300W氙弧灯配套的使用球形背反射镜的LH– 系列灯箱. |
|
LH-S-150X |
101-9002 |
150W氙弧灯配套的使用球形背反射镜的LH– 系列灯箱. |
|
LH-S-100X |
101-9003 |
100W氙弧灯配套的使用球形背反射镜的LH– 系列灯箱. |
|
LH-S-075X |
101-9004 |
75W氙弧灯配套的使用球形背反射镜的LH– 系列灯箱. |
|
LH-E-300X |
101-9005 |
300W氙弧灯配套的使用椭圆形形背反射镜的LH– 系列灯箱. |
|
LH-E-150X |
101-9006 |
150W氙弧灯配套的使用椭圆形形背反射镜的LH– 系列灯箱. |
|
LH-E-100X |
101-9007 |
100W氙弧灯配套的使用椭圆形形背反射镜的LH– 系列灯箱. |
|
LH-E-075X |
101-9008 |
75W氙弧灯配套的使用椭圆形形背反射镜的LH– 系列灯箱. |
|
601-300 |
150-9100 |
LH– 系列灯箱和和300W氙弧灯配套的电源. |
|
601-150 |
150-9101 |
LH– 系列灯箱和和150W氙弧灯配套的电源. |
|
601-100 |
150-9102 |
LH– 系列灯箱和和100W氙弧灯配套的电源. |
|
601-075 |
150-9103 |
LH– 系列灯箱和和75W氙弧灯配套的电源. |
|
XE300 |
650-0050 |
300W 氙弧灯泡, 无臭氧. |
|
XE150 |
650-0091 |
150W 氙弧灯泡, 无臭氧. |
|
XE150-UV |
650-0084 |
150W 氙弧灯泡, 有臭氧. |
|
XE100 |
650-0028 |
100W 氙弧灯泡, 无臭氧. |
|
XE075 |
650-0007 |
75W 氙弧灯泡, 无臭氧. |
|
601-电缆 |
150-7007 |
601– 系列电源和 LH– 系列灯箱的备用电缆. |
预先配置好的成套光源:
|
产品代码 |
科研级氙弧灯光源的描述 |
准直或聚焦 |
孔径比 (F/#) |
透镜类型 |
有效孔径 |
材料 |
|
101-9109 |
150W 准直科研级氙弧灯光源, 1 英寸, F/1.5, 单透镜, 熔融石英, 无臭氧 |
准直 |
1.5 |
A |
25.4 mm |
FS |
|
101-9112 |
150W 准直科研级氙弧灯光源, 2 英寸, F/1.5, 单透镜, 熔融石英, 无臭氧 |
准直 |
1.5 |
A |
50.8 mm |
FS |
|
101-9118 |
300W 准直科研级氙弧灯光源, 1 英寸, F/1.5, 单透镜, 熔融石英, 无臭氧 |
准直 |
1.5 |
A |
25.4 mm |
FS |
|
101-9124 |
300W 准直科研级氙弧灯光源, 2 英寸, F/1.5, 单透镜, 熔融石英, 无臭氧 |
准直 |
1.5 |
A |
50.8 mm |
FS |
|
101-9131 |
300W 聚焦科研级氙弧灯光源, 2 英寸, F/4.5, 单透镜, 熔融石英, 无臭氧 |
聚焦 |
4.5 |
- |
50.8 mm |
- |
特点：
- 垂直或水平灯泡和灯箱操作
- 5W 至 300W氙弧灯
- 各种尺寸、材料和涂层的准直或聚焦输出光学元件
- 用户友好型的设计
- 多种配件可供选择
- 标准安全互锁
应用：
-涂料耐久性试验
-光生物学
-光化学
-光谱学
氙灯光源的选型分为五个选型步骤：
选型步骤一，配置灯箱
A选择您的灯箱系列 B选择聚光镜类型 C选择您灯的配件
|
灯箱系列 |
聚光镜 |
氙灯类型 |
型号 |
|
LH |
-S |
-300X |
LH-S-300X |
|
-150X |
LH-S-150X |
||
|
-100X |
LH-S-100X |
||
|
-075X |
LH-S-075X |
||
|
-E |
-300X |
LH-E-300X |
|
|
-150X |
LH-E-150X |
||
|
-100X |
LH-E-100X |
||
|
-075X |
LH-E-075X |
-S 球形反射镜和透镜聚光—Sciencetech小型太阳模拟器标准配置!
-E 椭圆形反射镜聚光, F/4.5—简洁设计, 用于Sciencetech的光纤太阳模拟器!
选型步骤二，配置输出光学元件

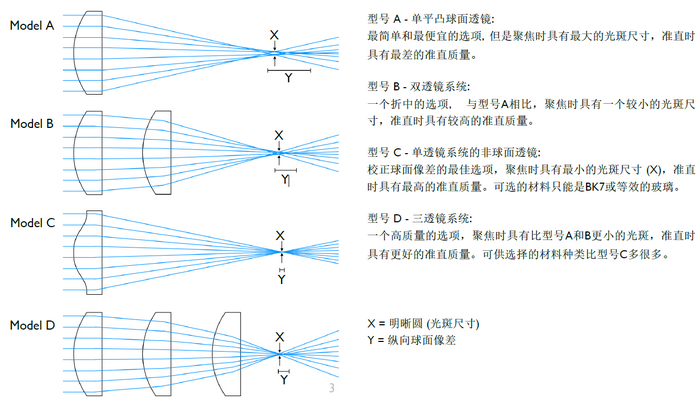

Sciencetech的准直(COL) 和成像(IO) 光学配件组合有多种可选耦合配件供客户选择。

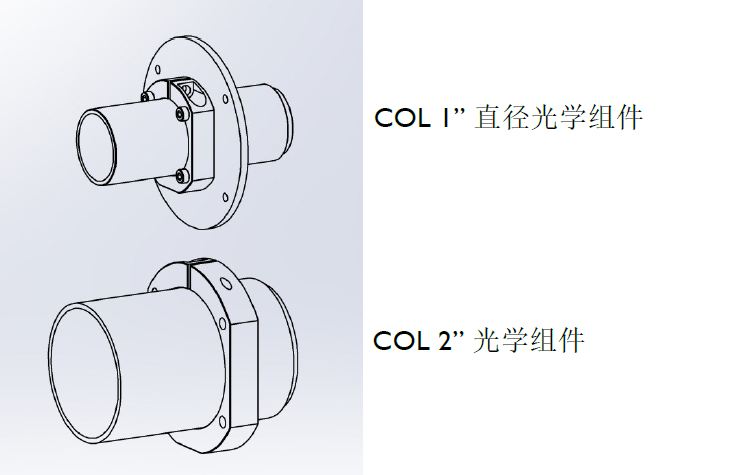

以下表格给出了透镜组合配置和透镜材料的规格。COL光学元件安装在一个75mm长的透镜套管中。根据所选择的配置，IO光学元件可能会安装在一个短于或长于75mm的透镜套管中。
|
COL—准直光学配件组合 |
|||||
|
光学家族 |
型号 |
孔径比 (F/#) |
标准材料 |
光谱范围 |
描述 |
|
COL |
-A |
1.5 |
熔融石英 |
230-2500nm |
单平凸球面透镜 |
|
-B |
1 |
熔融石英 |
230-2500nm |
双透镜系统 (最小化球面像差) |
|
|
-C |
0.6 |
BK7 |
360-2500nm |
使用单透镜系统的非球面透镜用于最大化光通量和最小化球面像差 |
|
|
-D |
0.7 |
熔融石英 |
230-2500nm |
三透镜系统，球面像差的最佳补偿方式。建议用于高准直。 |
|
|
IO—成像光学配件组合 |
|||||
|
光学家族 |
Model |
孔径比 (F/#) |
光学材料 |
光谱范围 |
描述 |
|
IO |
-A |
Varies |
熔融石英 |
230-2500nm |
单平凸球面透镜. |
|
-B |
Varies |
熔融石英 |
230-2500nm |
双透镜系统 (最小化球面像差). |
|
|
-C |
Varies |
BK7 |
360-2500nm |
使用单透镜系统的非球面透镜用于最大化光通量和最小化球面像差 |
|
|
-D |
Varies |
熔融石英 |
230-2500nm |
三透镜系统，球面像差的最佳补偿方式。建议用于非常高质量的成像。 |
|
1.配置输出光学元件——准直
在为您的应用选择好准直光学元件或准直和成像光学元件以 后，使用以下的表格选择适合您应用领域的最佳折射光学元件。另外，也可以提供镀金和保护铝的准直反射镜用于那些 更适合用反射光学元件的应用领域。(参见page 5). 如果在以下表格中找不到适合您应用的正确光学元件，请联系我们! 我们可以根据客户的要求提供更多的可选项。
从以下表格中选择适合您应用领域的准直透镜配置、直径和 材料。下面是一个订单的示例：
|
型号 |
透镜配置 |
直径 |
材料选项 |
||||
|
代码 |
描述 |
代码 |
描述 |
代码 |
描述 |
代码 |
描述 |
|
COL |
准直光学元件 |
A |
单透镜 |
1 |
直径25.4mm 光学元件 |
-UV |
UV 熔融石英 |
|
B |
双透镜 |
2 |
直径50.8mm 光学元件 |
-FS |
熔融石英 |
||
|
C |
非球面透镜1 |
|
|
-G |
BK7玻璃或同等玻璃 |
||
|
D |
三透镜 |
|
|
-CF |
氟化钙玻璃 |
||
2.配置—输出光学元件—成像
比如IO-3.5-D-1-FS，表示使用三透镜配置、直径25.4 mm、材质为熔融石英的F/3.5成像光学元件。
|
型号 |
F/# - 孔径比 |
透镜配置 |
直径 |
材料选项 |
||||
|
代码 |
描述 |
描述 |
代码 |
描述 |
代码 |
描述 |
代码 |
描述 |
|
IO |
成像光学元件 |
光学系统的F/# |
A |
单透镜 |
1 |
直径25.4mm 光学元件 |
-UV |
UV 熔融石英 |
|
B |
双透镜 |
2 |
直径50.8mm 光学元件 |
-FS |
熔融石英 |
|||
|
C |
非球面透镜1 |
|
|
-G |
BK7玻璃或同等玻璃 |
|||
|
D |
三透镜 |
|
|
-CF |
氟化钙玻璃 |
|||
1. 只有BK7或同等玻璃的材料可供选择。
2. 如果报价了多套光学元件，确保所有的光学元件是兼容的-例如确保所有光学元件有相同的直径。
3. 增加可选项在销售订单里将以定制化产品出现。
4. 最优化厚度为550nm的单层MgF2 防反射涂层也可以作为可选项提供。

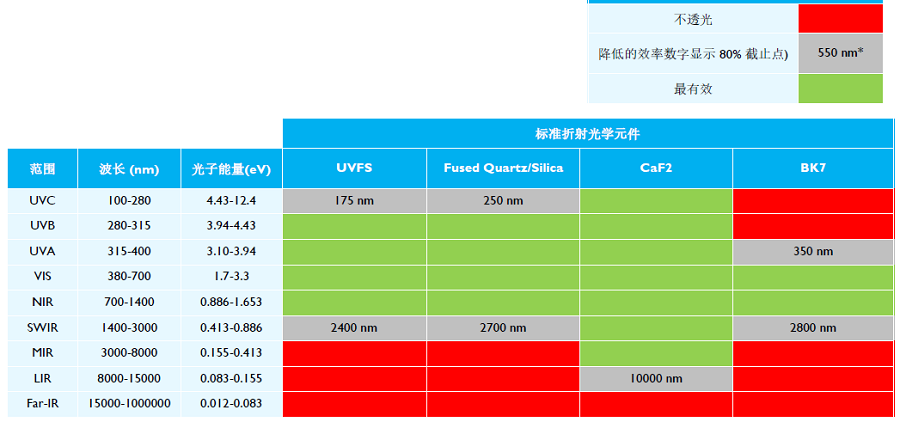

3.配置输出光学元件—材料选择
在不同的波长范围内可以选择不同材料的光学元件来满足透光率的要求。下表中给出了一些最常用的可选项，用于快速查找每种材料的最有用波长范围。如果您在下表中没有找到适合您应用的光学元件, 请联系我们! 我们可以根据客户要求提供更多的选择。
图例说明：
4.配置输出光学元件—反射光学元件
MR6准直反射镜可选项
|
型号 |
孔径比 (F/#) |
有效孔径 |
反射表面 |
光谱范围 |
描述 |
|
MR64 |
4 |
25 mm |
保护铝 |
400nm-20μm |
具有运动可调节支架的直径25mm F/4 保护铝镀膜偏轴抛物柱面反射镜 |
|
MR64-G |
4 |
25 mm |
金 |
360nm—Far IR |
具有运动可调节支架的直径25mm F/4 金镀膜偏轴抛物柱面反射镜 |
|
MR62 |
2 |
50 mm |
保护铝 |
400nm-20μm |
具有运动可调节支架的直径50mm F/2 保护铝镀膜偏轴抛物柱面反射镜 |
|
MR62-G |
2 |
50 mm |
金 |
360nm—Far IR |
具有运动可调节支架的直径50mm F/2 金镀膜偏轴抛物柱面反射镜 |
Sciencetech的MR6准直反射镜系列产品是安装在灯箱中的偏轴抛物柱面反射镜，能够被安装在任何配有OAP安装配件的LH系列灯箱里。MR6灯箱包括一个三点可调的运动式可调支架，通过精密螺距调整螺丝可以使输出光学元件和氙弧灯实现最佳排列。
5配置—输出光学元件—应用配置
为了使Sciencetech的LH系列灯箱与Sciencetech单色仪联用，来自灯箱的光线首先需要被准直，然后通过与单色仪F值匹配的成像光学元件耦合进单色仪。下表给出了联用LH系列氙弧灯光源和相关Sciencetech畅销单色仪所需的准直和成像光学元件。
|
单色仪型号 |
准直光学元件 |
成像光学元件 |
单色仪 F/# |
|
9055F |
2.5 |
COL-A-1-FS |
IO-2.5-D-1-FS |
|
9010F |
2.6 |
COL-A-1-FS |
IO-2.6-D-1-FS |
|
9030 |
COL-A-1-FS |
IO-3.2-D-1-FS |
3.2 |
|
9072/9055 |
COL-A-1-FS |
IO-3.5-D-1-FS |
3.5 |
|
9040 |
COL-A-1-FS |
IO-4.0-D-1-FS |
4 |
|
9040 |
COL-A-1-FS |
IO-5.2-D-1-FS |
5.2 |
|
9057F |
5.9 |
COL-A-1-FS |
IO-5.9-D-1-FS |
|
9040 |
6.9 |
COL-A-1-FS |
IO-6.9-D-1-FS |
|
9490 |
7.4 |
COL-A-1-FS |
IO-7.4-D-1-FS |
|
9057 |
8 |
COL-A-1-FS |
IO-8.0-D-1-FS |
|
9490 |
9.7 |
COL-A-1-FS |
IO-9.7-D-1-FS |
|
9490 |
12 |
COL-A-1-FS |
IO-12.0-D-1-FS |
|
9150 |
13 |
COL-A-1-FS |
IO-13.0-D-1-FS |
示例订单, 300W 波长可调光源:
LH-S-300X (101-9001)
XE300 (650-0050)
601-300 (150-9100)
COL-A-1-FS (110-9001)
IO-3.5-D-1-FS (110-XXXX)
300W氙弧灯配套的Sciencetech的LH系列灯箱,300W无臭氧氙弧灯, 300W氙弧灯配套的触屏电源, 直径25.4 mm 的准直熔融石英光学元件，以及与9055单色仪F值匹配的熔融石英成像光学元件。

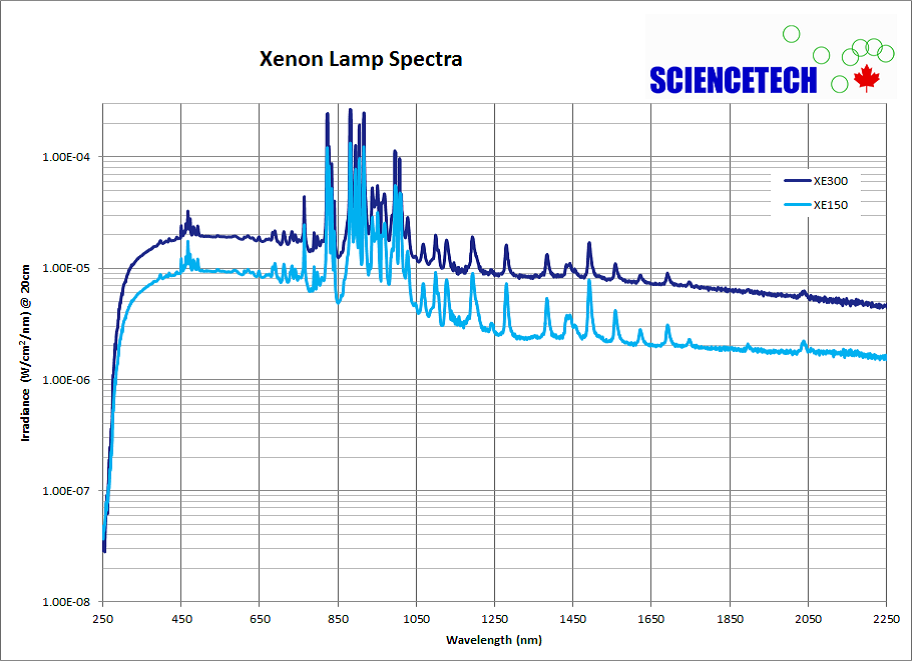

氙弧光源选型步骤三，灯的选择
在您的订单中氙弧灯需要单独一行列出。下表中的信息可以帮助您选择适用于您灯箱配置和应用的合适氙弧灯泡。
|
灯箱 |
配套灯泡型号 |
灯泡瓦数 |
光谱范围 |
是否产生臭氧 |
|
-300X |
XE300 |
300W |
250-2500 nm |
否 |
|
-300X |
XE300-UV |
300W |
200-2500 nm |
使 |
|
-150X |
XE150 |
150W |
250-2500 nm |
否 |
|
-150X |
XE150-UV |
150W |
200-2500 nm |
是 |
|
-100X |
XE100 |
100W |
250-2500 nm |
否 |
|
-075X |
XE075 |
75W |
250-2500 nm |
否 |
氙弧灯光源选型步骤四，电源供应
Sciencetech’s 601– 系列电源是与Sciencetech LH 系列灯箱配套的电源。当您订购时，请确保电源型号与您灯泡的瓦数相匹配
电源型号：
|
灯泡类型 |
电源型号 |
|
-300X |
601-300 |
|
-150X |
601-150 |
|
-100X |
601-100 |
|
-075X |
601-075 |

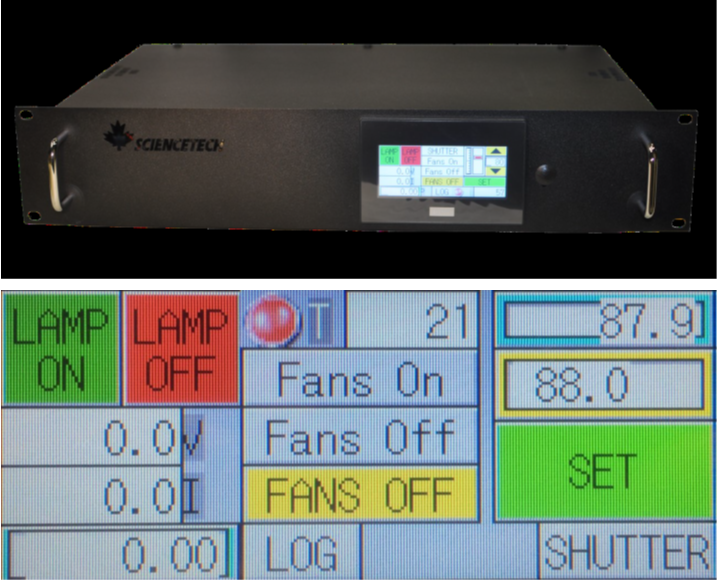

Sciencetech 611–系列电源的标准特征:
触屏界面
快门和曝光控制 (如果提供了电子快门*)
单电缆连接用于灯和电源的冷却和通讯
灯启动和计时器日志
风扇冷却安全互锁
RS232 计算机控制软件 GUI
*高速快门需要单独的控制器
可选升级项:
-温度监控
-光学反馈
-灯状态的远程监控
科研级氙弧灯光源75W-300W选型步骤五，配件
Sciencetech为您的光源提供多种配件，比如与Sciencetech各种滤光片配套的滤片盒，或者用于垂直朝下照射的铁架台。以下表格列出了与XLH系列灯箱配套的Sciencetech配件, 以便您跟据您的应用定制化您的Sciencetech光源系统。
|
|
型号 |
SKU |
描述 |
|
滤片盒 |
FH2-1 |
100-8010 |
单工位 2” (50 mm) 滤片盒 — 未冷却的 |
|
FH1-1 |
100-8011 |
单工位 1” (25 mm) 滤片盒—未冷却的 |
|
|
FH3-1 |
100-8012 |
单工位 3” (75 mm) 滤片盒—未冷却的 |
|
|
FH1-2 |
100-8013 |
双工位 1” (25 mm) 滤片盒—未冷却的 |
|
|
FH3-2 |
100-8014 |
双工位 3” (75 mm) 滤片盒—未冷却的 |
|
|
变焦组件 |
VF2 |
100-8046 |
变焦光学组件, 2” 直径 BK7 光学元件 |
|
VF2-UV |
100-8047 |
变焦光学组件, 2” 直径熔融石英光学元件 |
|
|
光束转向镜 |
CTBT-2 |
160-9005 |
LH 系列光源的光束转向镜 |
|
铁架台 |
LH-DFS |
100-8015 |
Downward facing stand for LH系列光源垂直朝下照射用的铁架台 |
|
光纤适配器 |
FBC-1 |
100-8028 |
光纤束适配器, 非 SMA, 1” |
|
FBC-2 |
100-8029 |
光纤束适配器, 非 SMA, 2” |
|
|
FBC-SMA-2 |
100-8030 |
SMA 光纤适配器, 2” 法兰 |
|
|
FBC-SMA-1 |
100-8031 |
SMA 光纤适配器, 1” 法兰 |
|
|
快门 |
MS-2 |
160-8040 |
2” 输出光学元件的手动快门 |
|
SH-HS |
165-8033 |
LH系列光源和SF/SLB太阳模拟器的高速快门 |

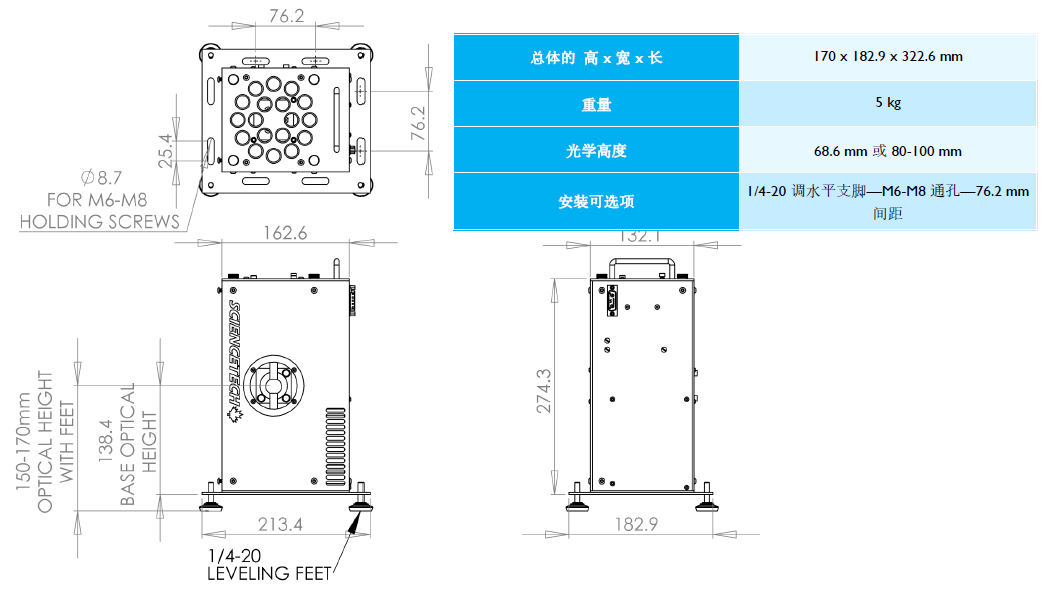

科研级氙弧灯光源75W-300W 尺寸图：
