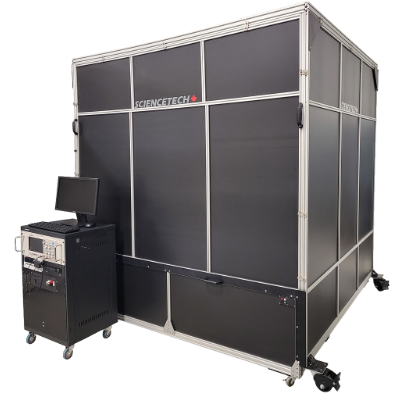

Sciencetech的PSS系列大面积闪光/脉冲太阳光模拟器，是专门为测试那些面积可达2米×2米的大型光伏组件而研发的。这款大面积脉冲太阳光模拟器使用了坚固耐用的氙气闪光灯，并配备了经过AM1.5G校准的太阳滤光片，这样就能尽可能地模拟出太阳光的真实光谱特性，其性能完全符合IEC60904-9 Ed.3.0标准的A类要求。
所属品牌： Sciencetech
负责人：陈工
联系电话： 13418906712 电子邮箱： chenpeng@welloptics.cn
PSS脉冲太阳能模拟器，300-1400nmAAA级，辐照面积2×2m， 1.5个太阳
Sciencetech的PSS系列大面积闪光/脉冲太阳光模拟器，是专门为测试那些面积可达2米×2米的大型光伏组件而研发的。这款大面积脉冲太阳光模拟器使用了坚固耐用的氙气闪光灯，并配备了经过AM1.5G校准的太阳滤光片，这样就能尽可能地模拟出太阳光的真实光谱特性，其性能完全符合IEC60904-9 Ed.3.0标准的A类要求。PSS太阳光模拟器基于重型氙气闪光灯，并结合光谱滤波和内置光束调节反射器。标准闪光测量窗口为0.2ms，但可选配脉冲电流调节器，以便在4ms的测量窗口内实现平坦稳定的脉冲。
Sciencetech太阳能模拟器PSS系列的参数：
|
型号 |
PSS-AM1.5G-1 |
PSS-AM1.5G-1.5 |
PSS-AM1.5G-2 |
PSS-AM0-1 |
PSS-AM0-1.5 |
PSS-AM0-2 |
|
波长范围nm |
300-1200 |
300-1400 |
||||
|
大气质量 |
AM1.5G |
AM0 |
||||
|
辐照面积m2 |
0.9×0.9 |
1.5×1.5 |
1.9×1.9 |
0.9×0.9 |
1.5×1.5 |
1.9×1.9 |
|
太阳模拟器分类 |
AAA |
ABA |
ABA |
BBA |
BBA |
CBA |
|
光谱匹配度 |
A |
B |
C |
|||
|
空间均匀性 |
A |
B |
B |
A |
B |
B |
|
时间稳定性 |
A |
|||||
|
工作距离cm |
7.5 |
|||||
|
辐照度 |
1500 W/m2 |
1200 W/m2 |
1100W/m2 |
|||
|
最大辐照度 |
1.5个太阳 |
1.2个太阳 |
1.1个太阳 |
|||
|
机械衰减范围 |
0.4-1.0 |
|||||
|
辐照度监测器 |
内置Si参考装置，校准为1个太阳 |
|||||
|
温度监测器 |
RTD PT100 |
|||||
|
闪光灯头 |
风冷，最大2400J（无脉冲电流调节器）；风冷，最大4800J（带脉冲电流调节器） |
|||||
|
灯泡类型 |
氙气闪光管，最大能量4800J |
|||||
|
灯泡寿命 |
20,000-25,000次闪光脉冲（1个太阳光下） |
|||||
|
波长控制 |
集成滤光片，可更换 |
|||||
|
脉冲测量窗口 |
0.2ms（无脉冲电流调节器）；4.0ms（带脉冲电流调节器） |
|||||
|
闪光间隔时间 |
2秒 |
|||||
|
线路电压选项 |
120V，220V |
|||||
PSS太阳模拟器按照大气质量AM1.5G和AM0一共分为六款：PSS-AM1.5G-1，PSS-AM1.5G-1.5，PSS-AM1.5G-2，PSS-AM0-1，PSS-AM0-1.5和PSS-AM0-2。PSS太阳模拟器PSS-AM1.5G-1，PSS-AM1.5G-1.5和PSS-AM1.5G-2的波长范围是300-1200nm；Sciencetech太阳光模拟器PSS-AM0-1，PSS-AM0-1.5和PSS-AM0-2的波长范围为300-1400nm。：PSS-AM1.5G-1最高可达AAA级，AM0脉冲太阳能模拟器最高可达B级，均符合现行IEC标准。PSS脉冲太阳能模拟器的工作距离为7cm，最大辐照度1500W/m2，最高可达1.5个太阳。
PSS大面积太阳光模拟器采用由数控电源供电的重载/低占空比氙气闪光管，可提供稳定且可重复的脉冲闪光。电源可用于微调强度，机械衰减功能可提供从40%到100%的宽强度工作范围，以满足不同的强度要求。为了承受连续生产操作中的热应力，重载氙气闪光管配备了经过60,000焦耳测试的超大尺寸钨电极。
Sciencetech太阳光模拟器PSS脉冲太阳能模拟器的配件介绍：
-定制接口电缆
Sciencetech太阳能模拟器的IV系统的标准接口是一系列香蕉电缆。可以根据客户需求定制被测设备的接口电缆。
- IV-TEMP-F（175-9111）
温度测量附加组件，每个PSS大面积太阳光模拟器都配有一个安装在外壳内的RTD（电阻温度检测器），用于采样空气温度，需要此附加组件才能读取RTD的温度。
- SOL-REF-Q-I-F（125-9061）
太阳能参考电池，闪光接口。为了定期重新校准闪光系统，应使用已校准的参考装置，其已知1个太阳光下的ISC。这款可追溯至NIST的参考电池配有接口，使其能够轻松与大面积PSS太阳模拟器配合使用。
Sciencetech大面积脉冲太阳光模拟器的配置介绍：

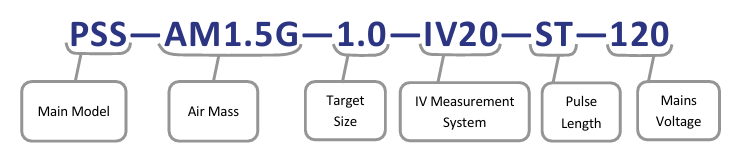

PSS太阳能模拟器可根据客户的需求进行配置，可以选择大气质量、目标尺寸、脉冲长度、IV测量系统和电源电压等选项，构建适合自身应用的完美系统。
-Air Mass：按照大气质量，PSS脉冲太阳能模拟器可分为AM1.5G和AM0，分别代表波长范围300-1200nm和300-1400nm。
-Taeget Size：目标尺寸分为1.0，1.5和2.0三类，代表PSS太阳光模拟器的边长分别为0.9,1.5,1.9m。
-IV Measurement System：IV测量系统，IV20代表SSIVT-FT-200-20，最大电压200V，最大电流20A；IV40代表SSIVT-FT-200-40，最大电压200V，最大电流40A。PSS太阳光模拟器的最小电压为10nV，最小电流10fA。
-Pulse Length：ST-0.2ms；EX-0.4ms。
-Mains Voltage：120V; 220V。
Sciencetech大面积脉冲太阳光模拟器的光谱匹配图：

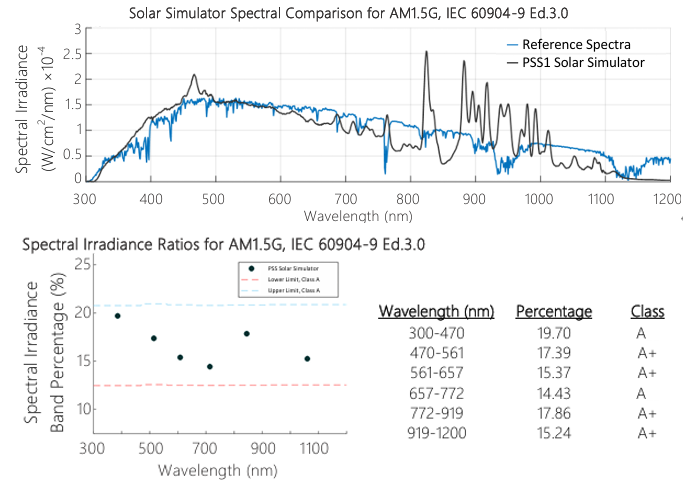

PSS太阳模拟器PSS-AM1.5G-1，PSS-AM1.5G-1.5和PSS-AM1.5G-2

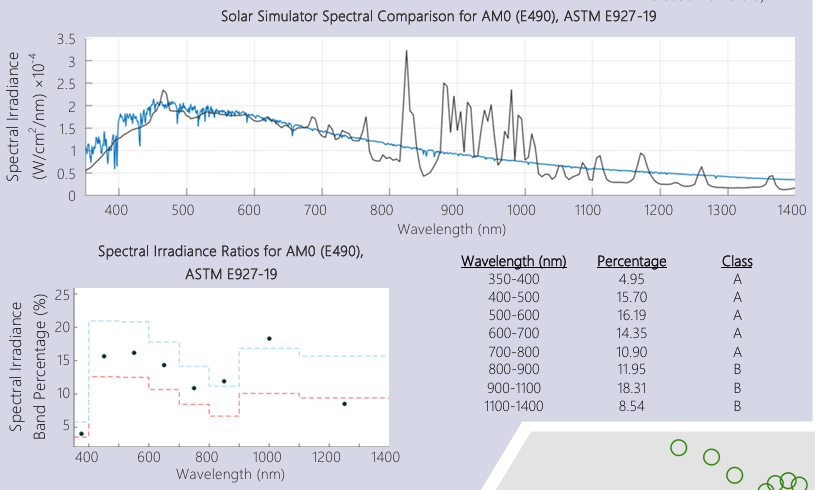

Sciencetech太阳光模拟器PSS-AM0-1，PSS-AM0-1.5和PSS-AM0-2
