立陶宛Eksma公司生产的掺钛蓝宝石晶体（Ti:Al₂O₃晶体）以其极其稳定和长久的使用寿命而著称，几乎可以说是无限的。这种晶体特别之处在于，它能在600到1050纳米的宽广光谱范围内发射激光。
所属品牌： EKSMA Optics
负责人：李智轩
联系电话：13691926712 电子邮箱：zxli@welloptics.cn
直径最大20 mm，长度最大130mm，Ti2O3浓度0.03-0.25 wt %的钛蓝宝石
立陶宛Eksma掺钛蓝宝石晶体（Ti:Al₂O₃晶体）具有出色的物理和光学特性以及最宽的激光范围。
立陶宛Eksma公司生产的掺钛蓝宝石晶体（Ti:Al₂O₃晶体）以其极其稳定和长久的使用寿命而著称，几乎可以说是无限的。这种晶体特别之处在于，它能在600到1050纳米的宽广光谱范围内发射激光。这一特性使得它非常适用于各种应用，医疗激光系统、激光雷达、激光光谱学、通过克尔型锁模直接产生飞秒脉冲——掺钛蓝宝石晶体（Ti:Al₂O₃晶体）有着众多现有和潜在的应用。
钛宝石晶体（Ti:Sapphire晶体）标准规格
|
钛：蓝宝石晶体取向 |
光轴C垂直于杆轴 |
|
Ti2O3浓度 |
0.03-0.25 wt % |
|
Eksma钛蓝宝石晶体品质因数 |
> 150（根据特殊要求提供>300） |
|
钛：蓝宝石晶体尺寸 |
直径最大20 mm，长度最大130 mm |
|
Eksma钛蓝宝石晶体末端构造 |
平/平或布鲁斯特/布鲁斯特末端 |
|
钛：蓝宝石晶体平整度 |
λ/10 @ 633 nm |
|
Ti:Sapphire激光晶体并行性 |
10 arcsec |
|
Eksma钛蓝宝石晶体表面质量 |
10-5 scratch & dig (MIL-PRF-13830B) |
|
波前畸变 |
λ/4 inch |

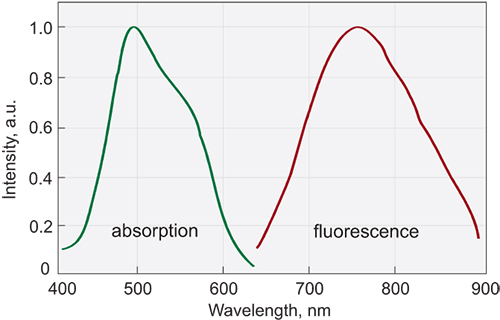

立陶宛Eksma钛宝石晶体（Ti:Sapphire晶体）的吸收带中心位于490nm，使其适用于各种激光泵浦源——氩离子激光器、倍频Nd:YAG和YLF激光器以及铜蒸气激光器。由于钛宝石晶体（Ti:Sapphire晶体）的荧光寿命为3.2μm，因此可以在强激光系统中利用短脉冲闪光灯进行有效泵浦。
钛:蓝宝石晶体物理和激光特性
|
Ti:Sapphire激光晶体化学式 |
Ti3+:Al2O3 |
|
晶体结构 |
六边形 |
|
晶格常数 |
a=4.748, c=12.957 |
|
钛宝石激光晶体密度 |
3.98 g/cm3 |
|
莫氏硬度 |
9 |
|
Ti:Sapphire激光晶体热导率 |
0.11 cal/(°C×sec×cm) |
|
钛宝石激光晶体比热 |
0.10 cal/g |
|
钛宝石激光晶体熔点 |
2050°C |
|
激光作用 |
4级振动 |
|
荧光寿命 |
3.2 µsec (T=300K) |
|
调谐范围 |
660-1050nm |
|
吸收范围 |
400-600nm |
|
钛蓝宝石激光晶体发射峰 |
795nm |
|
钛蓝宝石激光晶体吸收峰 |
488nm |
|
钛蓝宝石激光晶体折射率 |
1.76 @ 800 nm |
钛:蓝宝石晶体标准品
|
Ti2O3 wt % |
a, cm-1 @ 490 nm |
a, cm-1 @ 514 nm |
a, cm-1 @ 532 nm |
|
0.03 |
0.7* |
0.6 |
0.5 |
|
0.05 |
1.1 |
0.9 |
0.8 |
|
0.07 |
1.5 |
1.3 |
1.2 |
|
0.10 |
2.2 |
1.9 |
1.7 |
|
0.12 |
2.6 |
2.2 |
2.0 |
|
0.15 |
3.3 |
2.8 |
2.5 |
|
0.20 |
4.3 |
3.7 |
3.4 |
|
0.25 |
5.4 |
4.6 |
4.1 |
