Block Engineering LaserTune-M外腔量子级联激光器（EC-QCL）——新一代中红外可调谐激光源，波长覆盖5.5~12.5μm。相比前代，平均功率提升至25mW（一代为8mW），脉宽30-500ns可调，重复频率高达4MHz。一体化高度集成设计，支持多种调谐模式，调谐波段宽，输出方向稳定性优异，是科研与测量领域的理想选择。
所属品牌： Block Engineering
负责人：陈鹏
联系电话：18926013422 电子邮箱：chenpeng@welloptics.cn
波长5.5-12.5μm，0.1~25mW功率更高，Block新款量子级联激光器
Block Engineering推出的LaserTune‑M量子级联激光器是一款外腔可调谐（EC‑QCL）宽带光源，专为科研及测量应用设计。该设备在单个封装内最多可集成四个激光模块，共同覆盖5.5～12.5 μm的中红外波段（对应波数800～1800cm⁻¹）。

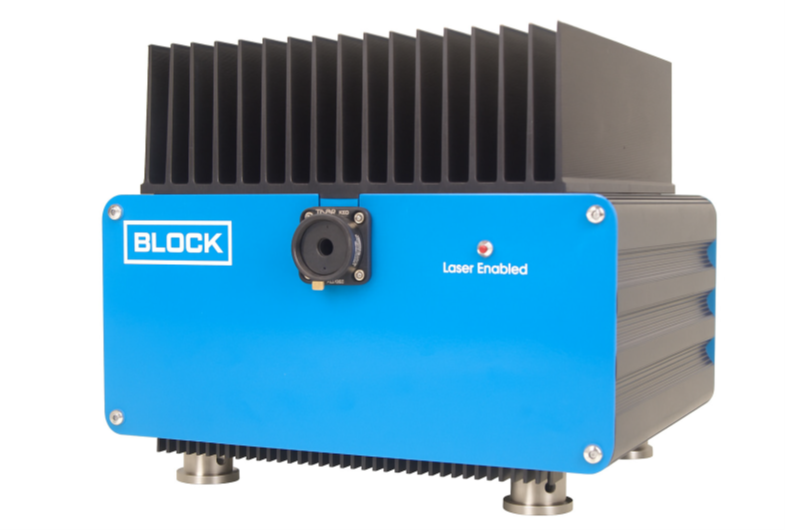

Block的第二代量子级联激光器LaserTune-M在目前市面上的中红外量子级联激光器QCL中尺寸更小（233×261×217mm），且提供了更高的测量分辨率、更大的信噪比和更高的稳定性。
这款新款EC-QCL相比一代，在激光器顶部设计有散热片，省掉了风扇，噪声小而且避免吸灰，整体寿命也不受风扇寿命影响。
外腔可调QCL的主要应用：
-科研
-光谱学
-气体检测
-生化检测
LaserTune-M宽波段调谐量子级联激光器主要特点：
-在单个紧凑型仪器中组合有多达四个独立的调谐范围
-可调波长范围大，能达到5.5~12.5μm
-扫描速度快：15,000cm⁻¹/sec
-新技术提供高热稳定性，允许更高的占空比和更大的输出功率
-操作便捷，开箱后几分钟内即可完成设置
除5.5~12.5μm的宽波段之外，Block量子级联激光器LaserTune-M还可配置1-4个可调谐激光范围，同时这款Block新款中红外QCL的电子操作系统还提供独特的灵活编程选项选择，包括传统的斜坡、步进和静态发射模式，以及新的交替模式（选2个波长交替输出）

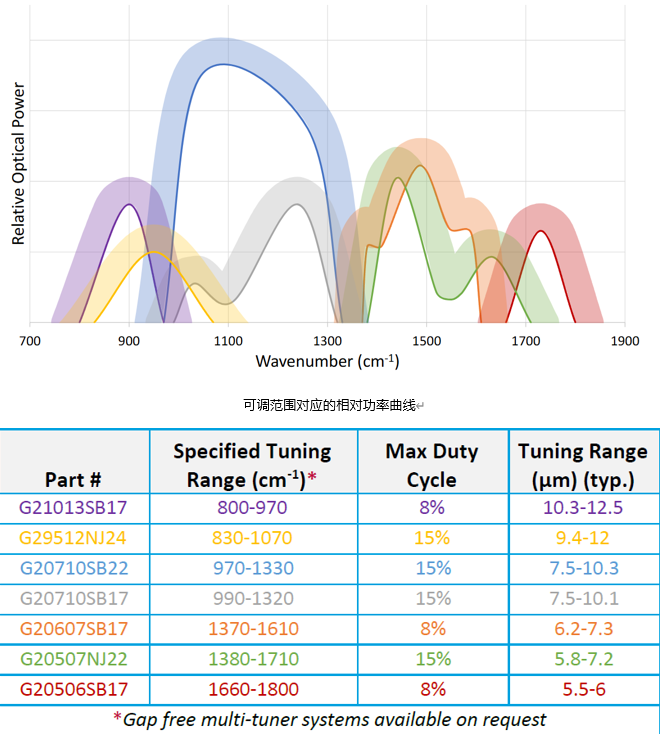

Block新款中红外激光器的可用调谐范围（最多可组合4个）
|
指定调谐范围（cm-1） |
占空比 |
调谐范围(µm)（经典值） |
|
800-970 |
8% |
10.3-12.5 |
|
830-1070 |
15% |
9.4-12 |
|
970-1330 |
15% |
7.5-10.3 |
|
990-1320 |
15% |
7.5-10.1 |
|
1370-1610 |
8% |
6.2-7.3 |
|
1380-1710 |
15% |
5.8-7.2 |
|
1660-1800 |
8% |
5.5-6 |
LaserTune-M激光器参数表：
|
参数名称 |
Block新款EC-QCL参数 |
|
激光类型 |
IIIb类（在QCL孔径处），可见光指向激光：II类 |
|
光谱线宽 |
＜2cm⁻¹ |
|
光谱准确度/重复性 |
＜2cm⁻¹/＜±0.2cm⁻¹ |
|
脉冲功率 |
＜500mW，脉冲宽度30-500ns |
|
平均功率（与波数相关） |
15%占空比下最高达25mW |
|
脉冲间稳定性 |
标准差＜2.5%@1MHz |
|
平均功率稳定性 |
25℃时，1小时内平均值＜±0.1% |
|
光束模式 |
TEM00 |
|
光束直径 |
2×4mm，准直输出 |
|
光束发散角 |
＜5mrad |
|
指向稳定性 |
标准值＜±1mrad |
|
达到峰值功率的时间 |
通常上升时间为4ns |
|
温度稳定性 |
功率：10-65℃时＜±0.01%/℃波数：10-65℃时＜0.01WN/℃ |
|
热负载 |
激光头产生4.8W的热量 |
|
激光操作模式 |
扫描、步进、静态、交替、网格 |
|
尺寸 |
233×261×217mm |
|
重量 |
≤7.3kg |
Block新款量子级联激光器在原先一代量子级联激光器的基础上进行了全面升级，能满足您的各种需求。如果您对LaserTune-M量子级联激光器有兴趣了解，欢迎联系我们的技术团队。
