ZephIR1.7是photon etc生产的一款TEC深度冷却低噪声的科研级相机，最大的特色是可深度冷却至-80℃，极低噪声，光谱范围在25°C时为0.51-1.71 µm，在-80°C时为0.44-1.64 µm。
所属品牌： Photon etc
负责人：杜工
联系电话：13691926712 电子邮箱：duchong@welloptics.cn

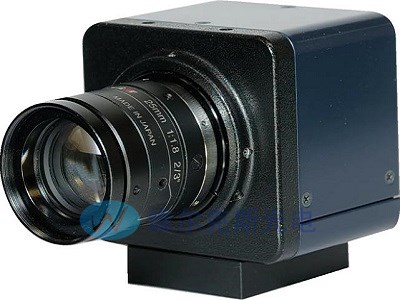

ZephIR 1.7低噪声近红外相机
分辨率640 x 512像素，可制冷到-80℃
Photon etc的近红外相机主要有Alize1.7和ZephIR 1.7，Alize1.7定位为高性价比产品，ZephIR 1.7则定位为高性能产品。
ZephIR 1.7是一款高端的科学级InGaAs相机，分辨率为640 x 512像素，性能稳定可靠，极低的噪声水平，内置的热电冷却器可将工作温度稳定维持在-80℃以下, 并在0.9至1.7 µm的范围内具有很高的感光度。相机可以与外部触发器兼容。由于选择了最优的冷却方式控制暗电流以及其他干扰，ZephIR 1.7是市场上最灵敏、最可靠的InGaAs相机之一。
ZephIR 1.7深度冷却红外相机的规格和参数：
ZephIR 1.7 深度冷却、低噪声、红外、相机
探测器（FPA）材料
铟砷化镓(InGaAs)
探测器（FPA）尺寸
640 x 512
像素大小（µm）
15
规格
ZephIR 1.7x
ZephIR 1.7s
光谱范围（QE>10%）
25 °C时0.45- 1.70µm
25 °C时0.95 - 1.70 µm
探测器工作温度
-80 °C（搭配四级热电冷却器TEC）
暗电流
暗电流（传感器温度为-80°C）：
增益模式
高
低
高
中
低
增益设置 (ē/ADU)
2.67
47.5
2.2
7.4
89
典型读出噪声(ē)
22
135
35
75
350
满井容量(kē)
8.5
230
27
110
1400
读数模式
CDS
ITR
ITR, IWR, CDS
数位（bits）
13
14
CameraLink™全帧速率(fps)
105
210
高达240全帧, 或者128x128像素帧数1900
USB 3.0的帧率(fps)
110
220
高达250全帧, 或者128x128像素帧数1900
峰值响应率
1660 nm时为1.1 A/W
1550 nm时为1.0 A/W
量子效率
25℃时>70% 0.95-1.67µm
25°C时>70% 1.00-1.65µm
可操作性(典型值)
>99.9%
>99.5%
积分时间范围
1μs至16s
100μs至14分钟
1μs至19分钟(低增益)
制冷类型
TEC4级风冷
冷却时间
~10分钟
环境温度范围
10-35℃
冷屏
f#/1.4
软件
电脑（Windows 10-64 bits）,PHySpec™控制分析软件（含电脑）
电脑接口
CameraLink™ 或 USB 3.0
外部控制
可接受定制
供电要求和功耗
12 VDC 39W (typ. 23W)
12 VDC 33W (typ. 20W)
尺寸
169 mm x 130 mm x 97 mm
重量
2.6kg
认证
CE
-80 °C时0.5 - 1.64 µm
-80 °C时0.90 - 1.61 µm
（传感器-50°C时）
Target at 21 °C:< 300 (Typ. ~250) ē/px/s目标无热辐射时：< 150 (Typ. ~125) ē/px/s
-80℃时>70% 0.87-1.60µm
-80°C时>70% 0.95-1.56µm
ZephIR 1.7深度冷却红外相机在波长变化时，量子效率的变化：
ZephIR 1.7深度冷却红外相机应用领域：
-生命科学
-材料科学
-法医学
-粮食与农业
-采矿与地质
-艺术类
