作者：维尔克斯 时间：2025-7-16 2:48:42
Photon etc.是一家在国际上备受认可的光学解决方案提供商，他们特别擅长高端光谱成像和可调谐滤波技术。其中，他们的明星产品LLTF系列超连续谱波长可调滤波器尤为突出，以其能达到纳米级的光谱分辨率和毫秒级的调谐速度而闻名。过去几年间，Photon etc.公司与NKT Photonics就超连续谱波长可调滤波器LLTF Contrast的经销条件签署了独家代理协议，该协议已于2025年终止。目前，Photon etc.正全面开放LLTF Contrast的市场，但还保留基于诚信与透明原则的常规保护机制。
LLTF Contrast超连续谱波长选择模块规格参数表：
|
型号 |
CONTRAST VIS |
CONTRAST SWIR |
CONTRAST EXT-III |
CONTRAST EXT-IV |
CONTRAST X |
|
波长选择精度(相对) |
<0.33nm |
<0.66nm |
<0.66nm |
<0.66nm |
<0.13nm |
|
标准输入模块 |
自由空间，与直径为12mm的超连续准直器兼容 |
||||
|
标准输出 |
自由空间Free-space |
||||
|
最大输入平均功率 |
Standard 8W - Up to 20W available |
||||
|
最高效率3 |
通常65%左右 |
||||
|
光密度OD |
>OD6(1064nm处测试) |
||||
|
损伤阈值 |
<5GW/cm²（波长1064nm、8ns的激光器在峰值功率处测得） |
||||
|
输入光束直径 |
< 5mm |
||||
|
输入光束发散角度(全角) |
<1.5mrad |
||||
|
光谱范围内的指向稳定性 |
距离过滤器1m处的位移<0.5mm |
距离过滤器1m处的位移<0.1mm |
|||
|
典型扫描速度 |
1nm步长的稳定时间为25ms，10nm步长的稳定时间为50ms |
||||
|
软件 |
适用于Windows11 PC的PHySpec™控制和分析软件 （不包括计算机），通过USB 2.0连接（兼容1.1）-包含SDK |
||||
|
尺寸((LxWxH) |
9x6.3x6.7(inches) 23x16x17(cm) |
11.8x9.1x6.7(inches) 30x23x17.4(cm) |
9x6.3x6.7(inches) 23x16x17(cm) |
||
|
工作温度 |
10-40℃ |
||||
|
存储温度 |
0-50℃ |
||||
|
电源配置 |
120VAC/60Hz、230VAC/50Hz |
||||
|
选项和配件 |
|||||
|
光纤输出Fibered output |
X-Y-Z平移调整允许耦合优化。FC\APC标准连接器(SMA、FC\PC按需提供)。 可提供基于透镜和基于反射镜的模型。 |
||||
|
校准套件 |
允许在自由空间配置中快速轻松地进行光学输入对准 |
||||
|
|
1、当输入光束的发散度不超过1.5mrad（全角）时有效 2、使用OSA输出光纤配置进行测量 3、适用于输入光束发散度低于1.5mrad（全角）且M2<1.2的情况 |
||||

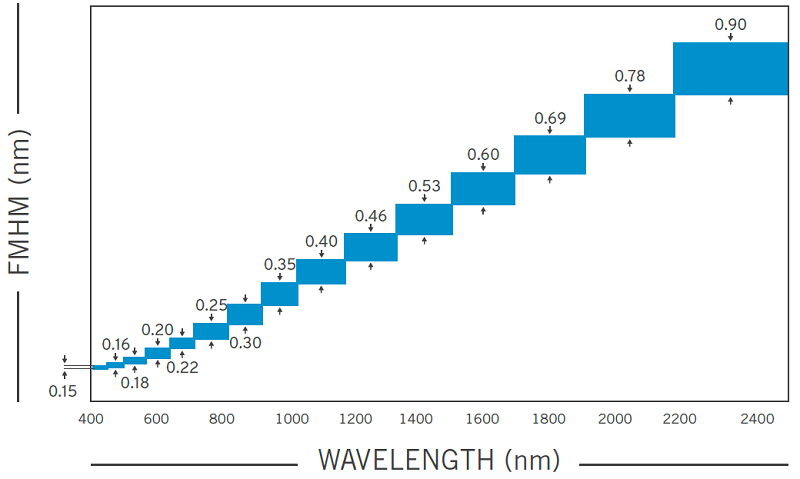

LLTF CONTRAST X 的可用光栅/带宽示例

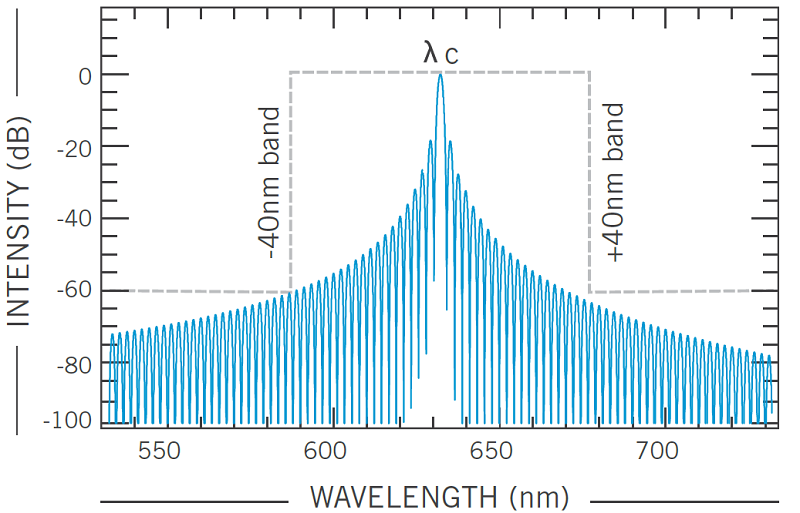

体积全息光栅在c=632nm处的带外抑制图示。图中显示了±40nm的波段，并获得了-60dB的带外抑制。

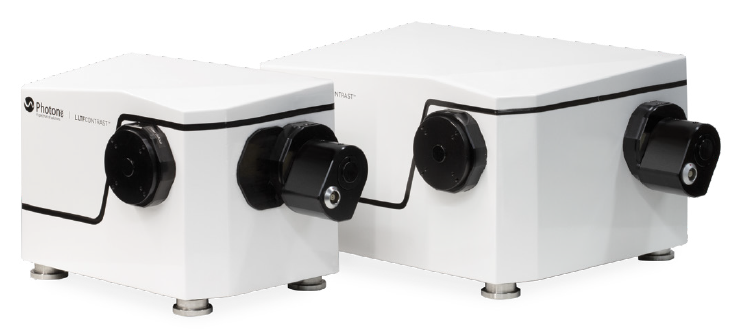

Photon ETC超连续谱波长选择模块/布拉格光栅可调谐滤波器LLTF Contrast图示
Photon ETC超连续谱波长选择模块LLTF Contrast：
超连续谱激光可调谐滤波器是一款基于体布拉格光栅的非色散可调谐带通滤光片。这款布拉格光栅可调谐滤波器兼具极高的光密度(>OD6)、出色的带外抑制和宽调谐范围。LLTF可定制，在单台仪器中覆盖整个400-2500nm光谱范围，并具有高光谱分辨率。超连续谱激光可调谐滤波器可以与各种宽带光源耦合，形成可调谐激光光源。这款超连续谱波长可调滤波器也可用作光谱应用的净化滤光片。
|
- |
CONTRAST VIS |
CONTRAST SWIR |
CONTRAST EXT-III |
CONTRAST EXT-IV |
CONTRAST X |
||
|
光谱范围 （可定制范围） |
400-1000nm |
1000-2300nm (2500nm optional) |
400-1700 nm |
400-2300 nm (2500nm optional) |
最多5个光栅 参见以下的图表 了解可用的光栅 |
||
|
光谱带宽 (FWHM)1 |
1.5 - 2.5nm |
2.0 - 5.0nm |
400-1000nm |
1000-1700nm |
400-1000nm |
1000-2300nm |
0.15-0.9nm 有关可用的光栅 |
|
1.5 - 2.5 nm |
2.0 - 5.0 nm |
1.5-2.5nm |
2.0-5.0nm |
||||
|
带外抑制2 |
<-60dB@±40nm |
<-60dB@±80nm |
<-60dB@±40nm |
<-60dB@±80nm |
<-60dB@±40nm |
<-60dB@±80nm |
typically -55dB@+\-5 nm |
|
typically -30dB@±10nm |
typically -40dB@±20nm |
typically -30dB@±10nm |
typically -30dB@±10nm |
typically -40dB@±20nm |
typically -40dB@±20nm |
||

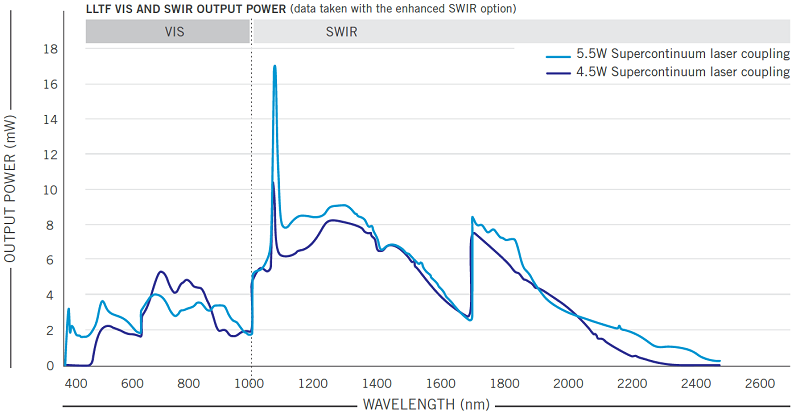

LLTF VIS和SWIR输出功率（使用增强型SWIR选件获取的数据）
超连续谱激光可调谐滤波器的附件：

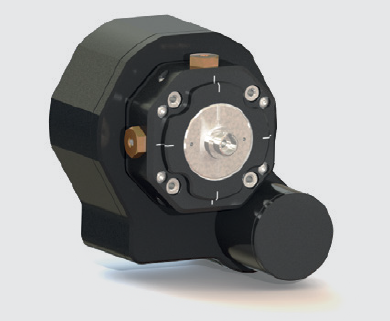

光纤输出
布拉格光栅可调谐滤波器LLTF Contrast的基本配置可提供准直的自由空间输出光束。光纤输出选项可将该光束耦合到光纤中，以满足各种应用的需求。XYZ 平移调节可优化耦合，兼容大多数标准光纤连接器（例如FC/PC、FC/APC等）。

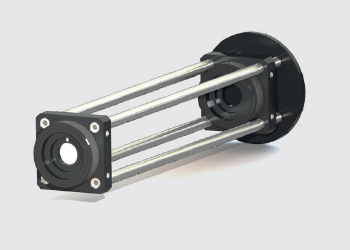

对准套件（用于自由空间）
在自由空间配置中，如果没有合适的工具，输入激光的对准非常困难。Photon ETC的对准套件可帮助用户快速完成此操作。两个安装在可拆卸柱上的光圈可轻松放置在滤光片的入口处。这样，激光束只需沿着光圈形成的路径前进即可。
