Moxtek X射线源,40kV 4W或50kV 10W手持X射线源,50kV、60kV、70kV 12W台式X射线源

美国Moxtek生产的小型X光管产品线包括：手持X射线源、台式X射线源、侧窗X射线源和Mox140G X射线源。手持型可选40kV 4W或50kV 10W；台式型可选50kV、60kV、70kV或HPC150；侧窗型固定为50kV。Mox140G是该系列中功能最全的型号，其X射线管尺寸约3.5x3.5x5英寸，重约1.6KG。

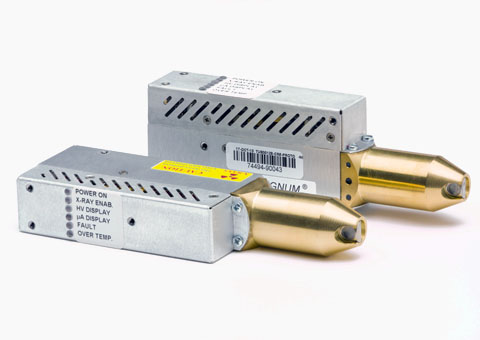

一、手持X射线源

美国Moxtek模拟X射线源主要用于XRF应用，Moxtek X射线源小巧轻便的设计使小型X光管特别适合手持式应用。端窗的几何形状使射线管和探测器能够更紧密地耦合，从而降低吸收损耗和几何损耗。因此，高通量可实现更快、更准确的分析。紧密耦合对于低 z 材料尤为重要。我们提供多种靶材选择，以满足您的特定应用需求。

可选择的小型X光管配置

- 40kV 4W或50kV 10W

- 靶材：银、钨、金、钯、钽、铑

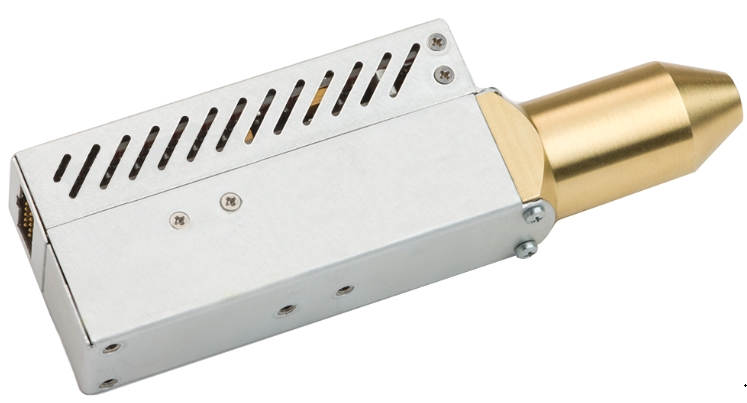

ULTRA-LITE 配备 MAGNUM® 50kV X射线源数据表

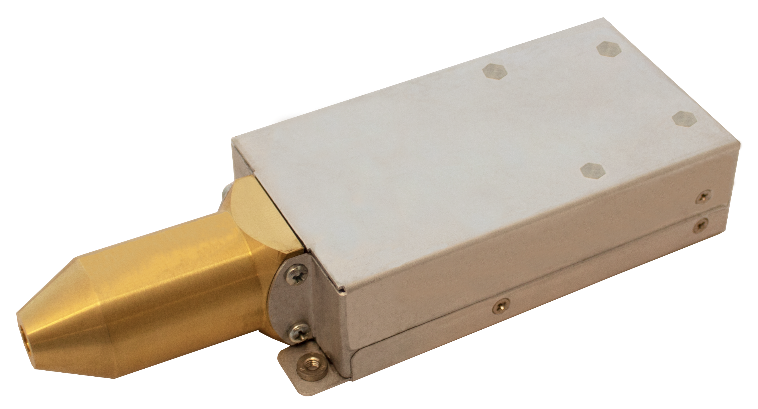

美国Moxtek ® ULTRA-LITE MAGNUM® (50kV 4W) 是我们目前市面上最小、最轻的X射线管源和高压电源，专为手持式XRF仪器设计。其卓越的性能、可靠性和低拥有成本使其成为先进手持式仪器的完美选择。

特征	优点
小巧、紧凑的设计	探测器/光源紧密耦合
轻	减轻XRF仪器的重量
所有高压设置下均能稳定输出	测量精度高，检测限低
低电压下的 Rh 靶和高发射电流	提高轻元素的检测限和精度
高X射线输出	采样时间短
光斑尺寸小	样品上的小采样区域

Moxtek X射线源机械规格

管类型：金属陶瓷

工作温度：-10ºC 至 +60ºC

储存温度：-30°C 至 +85°C

冷却方式：传导

重量：250克（典型值）

X射线管特性

高压极性：接地阳极

高压：-4至-50kV

光束电流：5至200µA

总功率：4瓦

焦点：500 至 800µm FWHM（典型值）

窗口：铍

输入电源：6-18 VDC

符合 RoHS 标准：RoHS3

标准保修：1年或2000个工作小时

Moxtek X射线源标准套餐

- MAGNUM® 管采用黄铜屏蔽封装

- 高压电源采用铝制外壳封装

- 高压绝缘，硅胶封装

二、台式X射线源

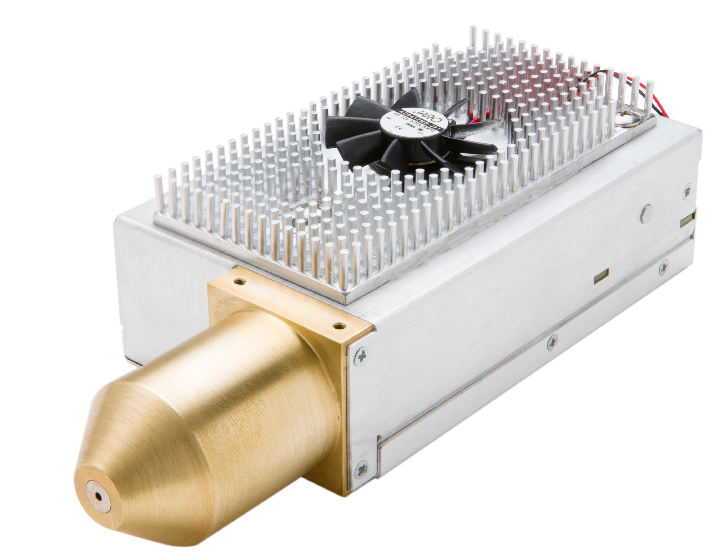

美国Moxtek ® MAGPRO 50kV、60kV、70kV 12W 一体式X射线源专为便携式XRF、XRD和成像仪器设计。小巧的光束尺寸使其成为X射线成像应用的理想选择。一体式X射线源管型均为金属陶瓷，

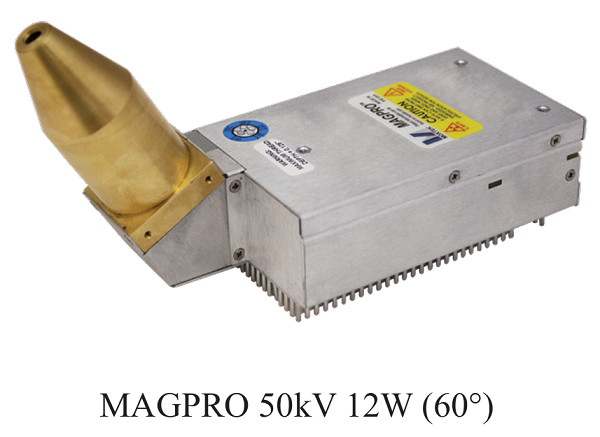

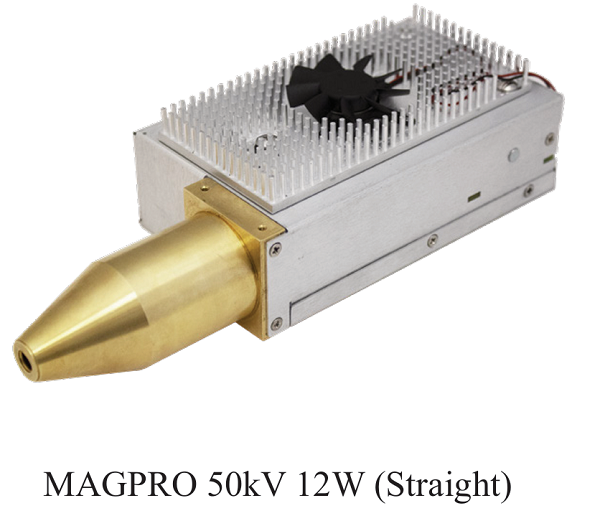

1、50kV MAGPRO™ 数据表

特征	优点
小巧、紧凑的设计	探测器/光源紧密耦合
轻	便携、易于集成
稳定输出	测量精度高，检测限低
多种通信协议	改进的重元素分析
高X射线输出	采样时间短
光斑尺寸小	可能与光学耦合，图像分辨率良好
阳极接地	与探测器紧密耦合
紧凑的风冷设计	体积小，适合便携式应用
用于成像或XRF的小焦点	综合辐射屏蔽
适用于XRF的各种靶材	真空密封表面，易于集成

机械规格

工作温度：+10ºC 至 +50ºC

存储温度：-30ºC 至 +85ºC

冷却方式：强制风冷

重量：⁓1100克（典型值）

可用靶材：银、铑、钨

X射线管特性

阳极类型：透射式

高压极性：接地阳极

管电压工作范围：-6kV 至 -50kV

电子束电流：50μA 至 1000μA

连续功率：12W

焦点：⁓500μm FWHM

窗口：125μm 或 250μm 铍

RoHS 合规性：RoHS 3

标准保修：1 年或 2000 小时运行

X射线管特性

将最大电流限制为 200μA 将提高额定寿命

注意事项

工作温度：Moxtek建议在 30kV 400µA 下预热 10 分钟，然后运行温度低于 0°C。

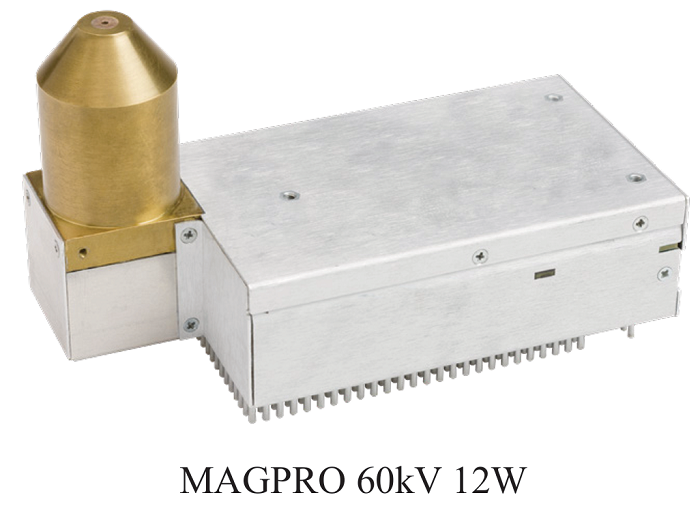

2、60kV MAGPRO™ 数据表

Moxtek® MAGPRO 60kV 12W X射线源专为集成到便携式和台式XRF仪器而设计。该射线源提供优化的功率水平，非常适合各种应用中的材料分析。

特征	优点
小巧、紧凑的设计	探测器/光源紧密耦合
轻	便携、易于集成
稳定输出	测量精度高，检测限低
多种通信协议	改进的重元素分析
高X射线输出	采样时间短
光斑尺寸小	可能与光学耦合，图像分辨率良好

机械规格

工作温度：-10 至 +50°C

存储温度：-30ºC 至 +85ºC

冷却方式：强制风冷

重量：≤ 900g（典型值）

可用靶材：钨

X射线管特性

高压极性：接地阳极

高压：-6 至 -60kV

电子束电流：70 至 1000µA

总功率：12 瓦（最大）

焦点：典型值 ~500µm FWHM

窗口：铍 125µm 或 250µm（取决于目标）

辐射泄漏：50mm 处 2mR/h

输入功率：24 VDC，1.1A

标准保修：1 年或 2000 小时工作时间

注意事项

工作温度：Moxtek建议在 0°C 以下运行前预热 10 分钟

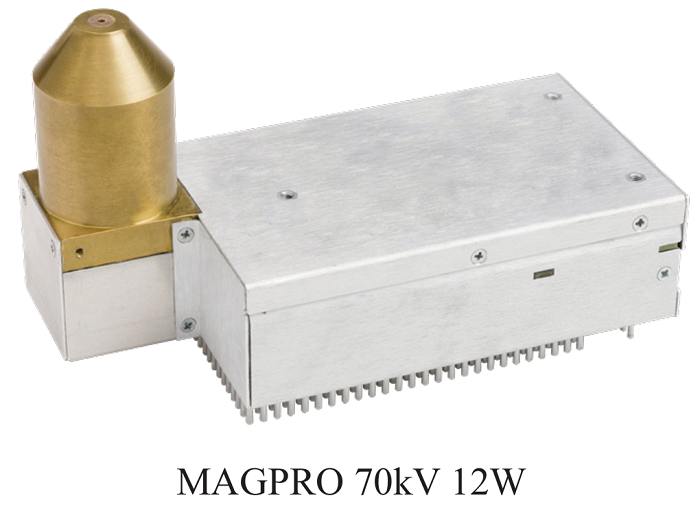

3、70kV MAGPRO™ 数据表

Moxtek® MAGPRO 70kV 12W X射线源专为便携式和台式XRF仪器设计，其焦点尺寸经过优化配置，专为X射线成像应用量身定制。此外，它还能提供精确匹配的功率水平，适用于各种应用领域的材料分析。

特征	优点
小巧、紧凑的设计	探测器/光源紧密耦合
轻	便携、易于集成
稳定输出	测量精度高，检测限低
多种通信协议	改进的重元素分析
高X射线输出	采样时间短
光斑尺寸小	可能与光学耦合，图像分辨率良好
70kV 12W	改进的轻元素分析
宽锥角	适合背散射成像的能量和通量（仅限 70kV）用于成像的大平场（仅限 70kV）

机械规格

工作温度：-10 至 +50°C

存储温度：-20ºC 至 +85ºC

冷却方式：强制风冷

重量：900g（典型值）

可用靶材：钨、钼

X射线管特性

高压极性：接地阳极

高压：-6 至 -70kV

电子束电流：50 至 1000µA

总功率：12瓦

焦点：典型值 ~500µm FWHM

窗口：铍 125µm 或 250µm（取决于目标）

辐射泄漏：50mm 处10mR/h

输入功率：24 VDC，1.1A

标准保修：1 年或 2000 小时工作时间

注意事项

工作温度：Moxtek建议在 30kV 400µA 下运行前预热 10 分钟，温度低于 0°C。

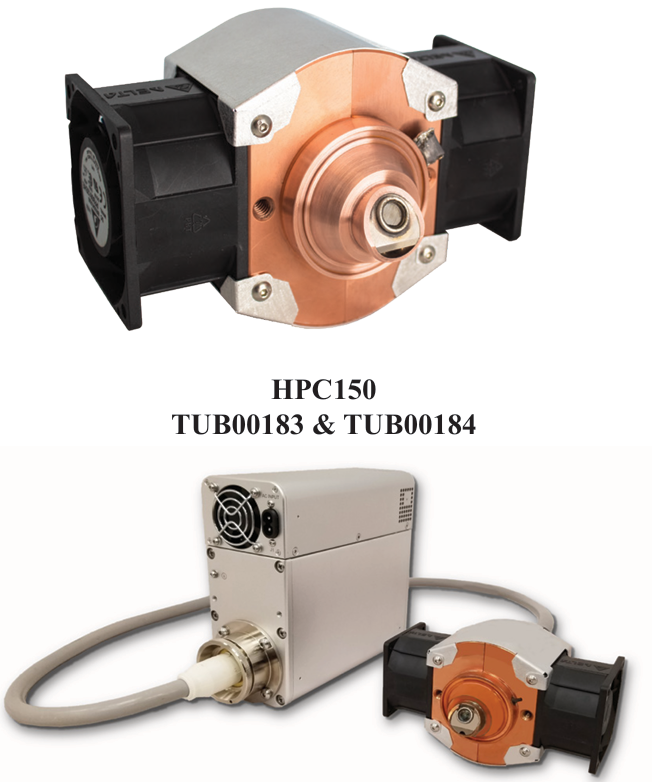

4、HPC150数据表

MoxtekHPC150 专为 X射线荧光 (XRF) 和成像应用而设计。强制风冷设计确保在各种工作条件下都能实现高效冷却。这些射线管还配备了辐射屏蔽和底部真空密封等附加功能。其坚固的结构确保了高质量和可靠性。

机械规格

工作温度：+10 至 +50°C

存储温度：-30ºC 至 +80ºC

冷却方式：过滤空气 1400 Lpm (STP)

重量：2.5kg（不含电缆）

可用靶材：钨、钼

X射线光管特性

阳极类型：固定反射式

锥角：45º

高压极性：接地阳极

管电压工作范围：10 至 60kV

束流：2mA-5mA（长寿命性能）

持续功率：25-150W

焦点：<1.0 x 1.0mm

窗口：500µm 铍

风扇工作电压：12V 和 24V（两种型号）

高压电源：VJ X-ray HVG060 SE150P712 Spellman DXM75N600X 5860

连接器类型：CA-11 典型值（最高 75kV）

RoHS 合规性：RoHS 3

标准保修：1年或2000小时运行标准保修：1年或 2000小时工作时间

特征

阳极接地；紧凑型风冷设计；聚焦点小，可用于成像或XRF；适用于XRF的各种目标材料

优势

与探测器紧密耦合体积小巧，适合便携式应用；集成辐射屏蔽；真空密封表面，易于集成

三、侧窗 X射线源

Moxtek侧窗X射线源适用于 XRD 和成像应用。其较小的光斑尺寸和较短的光斑到物体距离（最小7毫米）使其能够在成像应用中实现较高的几何放大倍数。较小的光斑尺寸直接转化为探测器更高的空间分辨率。

较大的X射线锥角可在探测器上提供更大的可视面积。

与端窗管相比，侧窗管的X射线通量高出约 30%，这有助于依赖于少量光子计数的应用，例如 X射线衍射 (XRD)。

可配置参数

目标材料：铬、铜、钼、钨

接线长度：4英寸-11.5英寸（101mm-292mm）

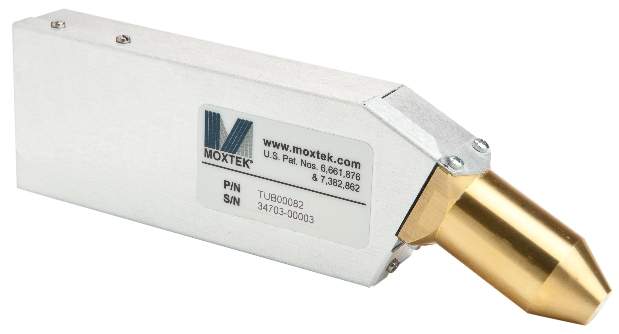

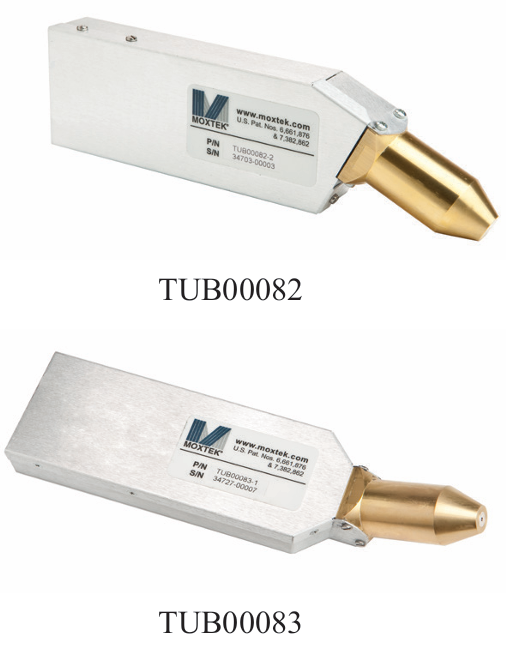

50kV MAGNUM® X射线源数据表

Moxtek® 50kV X射线源是一款小型、低功耗设备，适用于手持式、便携式和台式仪器等多种应用。

特征	优点
小巧、紧凑的设计	探测器/光源紧密耦合
轻	便携、易于集成
稳定输出	测量精度高，检测限低
低功耗	电池寿命长
低光谱污染	谱图清晰，分析精度高
高X射线输出	采样时间短

50kV MAGNUM® X射线源数据表

机械规格

管型：金属陶瓷

阴极类型：钨丝

工作温度：-10℃至+50℃

储存温度：-25℃至+85℃

冷却方式：传导

重量：约350克

可用靶材：银、钨、铑

高压极性：阳极接地

X射线光管特性

高压电势：4至50kV

电子束电流：5至200µA

最大功率：4瓦

焦点尺寸：500至800µm FWHM（典型值）

窗口：铍，0.25mm厚或0.125mm

输入功率：6-12 VDC

焦距：2.2mm

标准保修：1 年或 2000 小时运行

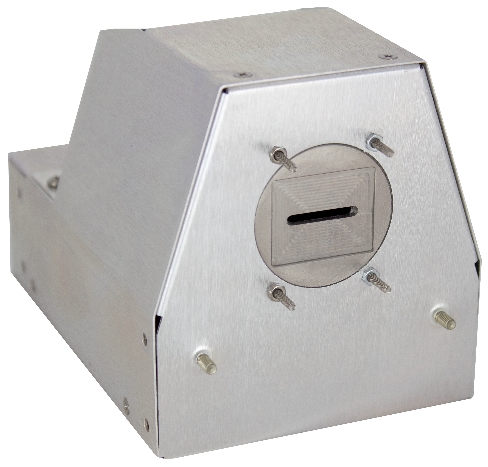

四、Mox140G X射线源

Mox140G X射线源是一款功能齐全的X射线源，其理想配置如下：高能成像应用 (140kV)；紧凑型 (3.5x 3.5x 5英寸)；轻巧型封装，典型值1.6千克 (3.6 磅)。

侧窗射线管的X射线通量比端窗射线管高出约 30%，这有助于依赖于低光子计数的应用，例如 X射线衍射 (XRD)。

应用

手持式背向散射；手持式成像C臂；微型CT；爬行器和无人机；便携式X光摄影

配置选项

扇形束窗口；140kV

Mox140G™ X射线源数据表

Moxtek® 制造低功率微型X射线源，适用于各种应用，包括手持式X射线荧光 (XRF)、安防、无损检测 (NDT) 和台式仪器。MoxtekX射线源体积小巧、重量轻，可封装到客户指定的外壳中。Mox140G最高运行电压可达140kV，是背散射成像的理想配置。

规格

管型：金属陶瓷

工作温度：-10℃至+50℃

存储温度：-30℃至+65℃

冷却方式：强制风冷（按需）

重量：1.6 公斤

可用靶材：钨丝

高压极性：双极

阳极：透射窗口

高压电势：140kV（最大）

最大曝光时间：30 秒

最大功率：7W（50% 占空比）

最大平均功率：3.5W

辐射泄漏：< 1.0 mR/小时 @ 5 cm

光源特性

焦点尺寸：1.0 mm x 1.2 mm FWHM

焦点到物体距离：14.1 mm

窗口：0.0254 mm 钨丝灯

输入功率：15W

信号输入电压：3.3V ±0.1V, 5.0V ±0.1V

控制：数字 I2C

内置准直器：扇形角度 60˚

符合RoHS 标准：RoHS 3

标准保修：1年或2000小时运行

建议

注意：初始冷预热需要3秒才能达到最大输出功率。

工作温度：Moxtek建议在低于0°C的温度下运行前预热10分钟。
