作者：维尔克斯 时间：2025-7-21 12:04:12
AGSe（硒镓银）和AGS（硫镓银）这两种晶体在中红外波段用途广泛，它们是效率最高的中红外非线性倍频晶体之一。由于它们具有良好的非线性系数，常被用作二氧化碳激光器的倍频材料，并且被认为是实现这一目的的最佳选择。

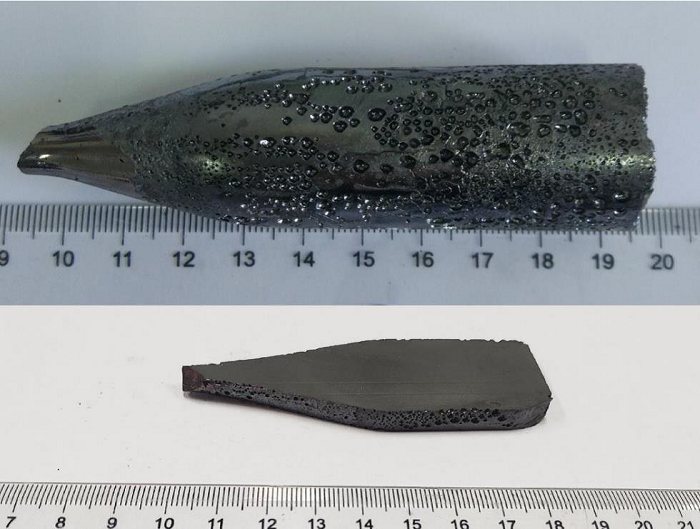

AgGaSe2（AGSe）硒镓银晶体：
AgGaSe2晶体硒镓银晶体，简称AGSe晶体，是中红外激光倍频最有效的中红外非线性晶体材料之一，硒镓银晶体还同时具有三波非线性作用(OPO)的优良性能。AGSe晶体有用的透光范围为0.9-16μm，具有较宽的相位匹配能力。采用目前成熟的激光泵浦，AGSe晶体的OPO呈现宽阔的红外可调谐性能。用Ho:YLF2.05μm 泵浦AgGaSe2晶体获得2.5-12μmOPO调谐光源；用1.4-1.55μm调谐光源泵浦的非临界相位匹配OPO输出1.9-5.5μm调谐光源；脉冲CO2激光的倍频实现。
主要用途：
-AgGaSe2晶体对中红外激光的倍频效率高
-AGSe晶体可用于光学参量放大和光学参量振荡以及差频产生，应用波长可达到中红外的16μm
-硒镓银晶体在各向同性点附近区域的光学窄带滤波基本特性
主要参数：
|
透过范围 |
0.73-18um |
|
晶格常数 |
a=5.992 Å，c=10.886 Å |
|
密度 |
5.70g/cm3 |
|
莫氏硬度 |
3.0 -3.5 |
|
非线性系数@10.6μm |
d36 = 33pm/V |
|
熔点 |
851℃ |
|
吸收系数 |
<0.02cm-1@ 1.064 µm |
|
热导率 |
1.0 W/M/° |
|
SHG 相位匹配 |
1.8-11.2 um |
|
抗损伤阈值@150 ns，10.6μm |
>10MW/cm2 |
|
热膨胀系数 |
||C:-16.0 × 10-6/℃ ⊥C:+18.0 × 10-6/℃ |
加工参数：
|
定向精度 |
<±0.1° |
|
表面光洁度 |
20/10 per MIL-O-13830A |
|
面型 |
λ/8@632.8nm for T>=1mm |
|
通光面公差 |
+0/-0.1mm |
|
长度公差 |
±0.1mm |
|
平行度 |
30″ |
|
垂直度 |
10′ |
目前国产AGS晶体和AGSe晶体没有标准型号，如有需要，请联系我司的相关负责同事进行咨询了解。

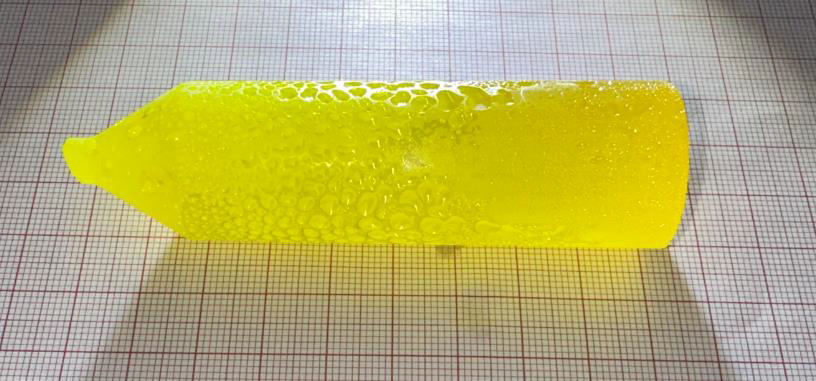

AgGaS2（AGS）硫镓银晶体：
AgGaS2晶体，简称AGS晶体是目前用于红外工作波段中最有效的中红外非线性晶体之一，因其较大的非线性系数和较高的红外透过率以及较低的光学吸收和散射，较低的波前畸变性能，其在红外领域的应用得到了越来越多的推广。对于10.6μm输出的CO2激光器的倍频材料来说，目前该类晶体是最好的选择。
主要用途：
-AgGaS2晶体用于较大非线性光学系数和高透过率的红外领域
-AgGaS2晶体用于输出10.6μmCO2激光器的倍频器件中红外非线性晶体
-硫镓银晶体可用于Nd：YAG激光器的OPO装置中
-AGS晶体可用于Nd：YAG激光器钛宝石激光器和各种染料激光器中OPO输出之混频
基本参数：
|
透过范围 |
0.47-13μm |
|
晶格常数 |
a=5.757，c=10.311Å |
|
密度 |
4.58g/cm3 |
|
莫氏硬度 |
3.0-3.5 |
|
非线性系数@10.6μm |
d36=12.5pm/V |
|
熔点 |
998℃ |
|
吸收系数 |
<0.03cm-1@1.064µm <0.02cm-1@10.6µm |
|
热导率 |
1.0W/M/° |
|
SHG相位匹配 |
1.8-11.2μm |
|
抗损伤阈值@~10ns，1.064μm |
30MW/cm2(surface) |
|
热膨胀系数 |
||C:-8.1 × 10-6/℃ ⊥C:+19.8 × 10-6/℃ |
加工参数：
|
定向精度 |
<±0.1° |
|
表面光洁度 |
20/10 per MIL-O-13830A |
|
面型 |
λ/8@632.8nm for T>=1mm |
|
通光面公差 |
+0/-0.1mm |
|
长度公差 |
±0.1mm |
|
平行度 |
30″ |
|
垂直度 |
10′ |
