作者：维尔克斯 时间：2025-8-2 3:07:24
alAiryshape 光束整形器以圆形作为基础输出光斑，并具有多功能性：通过调整工作距离，它可以产生不同的光束轮廓，包括平顶光和甜甜圈光。alSqAiryshape 光束整形器的基础输出光斑是方形。除方形外，它同样能生成 M 型光斑和束腰光斑等轮廓。
Asphericon光束整形器有四种类型，alAiryshape、alSqAiryshape、alTophat Tune Tune和alTopshape准直光束整形模组。Asphericon不同整形方案如下，其中alAiryshape和alSqAiryshape输出光斑是0.5μm-1mm，输出平顶光斑大小可用公式粗略计算dFWHM=2.44*f*λ/D。用Asphericon非球面透镜焦距为200mm，入射波长用最大1600nm，用4个Asphericon 非球面扩束器，其中3个2倍的非球面扩束，1个1.7倍的扩束器，在这个光路的设计下光斑计算出来1.060mm。当输出平顶光斑最小时，要用Asphericon焦距最小的非球面透镜和最小的入射波长，焦距最小是8mm，入射波长最小是300nm,根据公式计算此时dFWHM=2.44*f*λ/D=2.44x0.3μmx8/10=0.58μm。

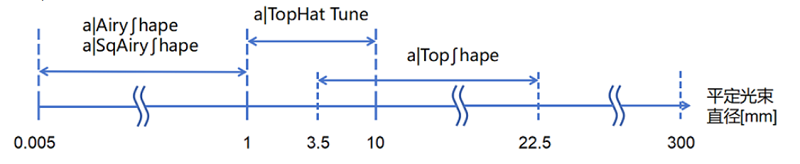

Asphericon光束整形器的区别，Asphericon不同整形方案
|
系列 |
alAiryshape |
alSqAiryshape |
alTophat Tune Tune |
alTopshape |
|
波长 |
300-1600nm |
300-1600nm |
190-1100nm |
320-1600nm |
|
入射光直径 |
10mm |
10mm |
10mm |
10mm |
|
是否需要聚焦镜 |
是 |
是 |
是 |
否 |
|
输出光斑形状 |
圆形 |
方形 |
圆形 |
圆形 |
|
输出光斑大小 |
5μm-1mm |
5μm-1mm |
1-10mm |
3.5-22.5mm |
|
Asphericon不同整形方案特点 |
多功能光束整形，在不同的工作距离下生产不同的光束轮廓，比如平顶、甜甜圈 |
除了生成方形光斑，还生成M型和束腰光斑。 |
输出光斑直径1-10mm，透镜和整形器设计距离17mm |
长距离维持平顶光，工作距离最长可达3米 |
alTophat Tune Tune光束整形器输出光斑直径是1-10mm，聚焦镜和整形器之间的距离设计为17mm。alTopshape准直光束整形模组可以长距离维持平顶光，最长工作距离可达3米，不需要搭配聚焦镜使用。
alTophat Tune Tune可调非球面镜光束整形器可以通过调整聚焦透镜的焦距，改变工作距离和输出平顶光斑大小。输出光斑随着焦距增加而变大，由于Asphericon非球面镜的焦距很短，焦距10-200mm以内，所以可调圆形光束整形镜输出光束直径1-10mm。
不使用扩束器和缩束器的情况下，alTopshape准直光束整形模组输出平顶光斑大小在15.2-15.7mm之间。alTopshape准直光束整形模组可以与Asphericon非球面扩束器配合一起使用，当使用了2个1.75倍缩束，1个1.5倍的缩束器时，alTopshape输出光斑最小接近3.5mm。当使用1.5倍的扩束器时，alTopshape准直光束整形模组输出光斑接近22.5mm。
Asphericon光束整形器alAiryshape、alSqAiryshape、alTophat Tune Tune和alTopshape的相同点，均采用折射型光学设计，通过非球面透镜的相位调制实现光束整形，它们以非球面折射技术为核心，兼顾宽波段和高效率。

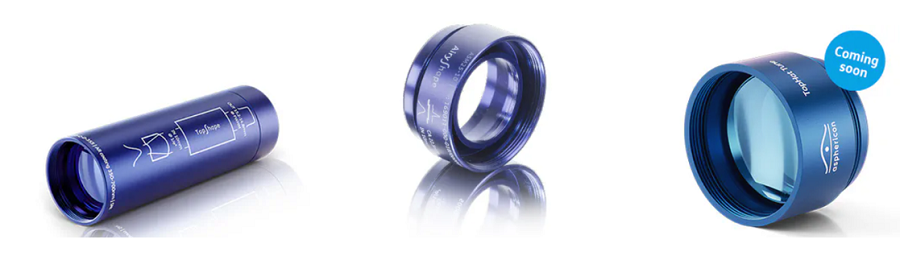

Asphericon光束整形器
