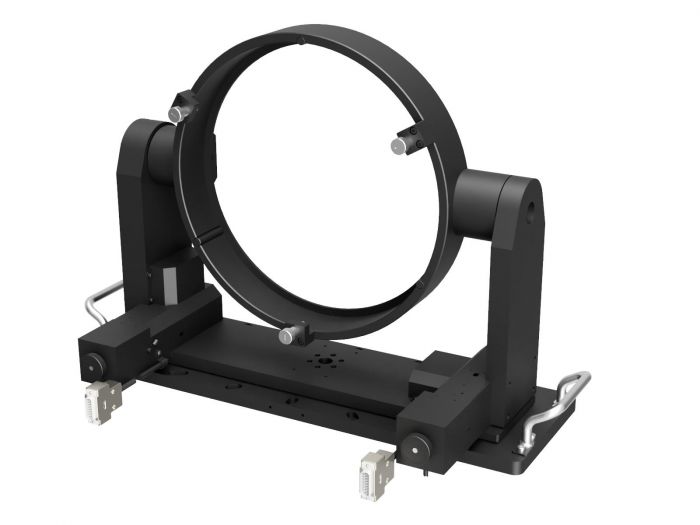

日本OptoSigma（西格玛光机）隆重推出MHDM系列大型万向式自动镜架，该系列产品专为满足大尺寸光学元件的精密调节需求而设计。MHDM系列能够稳固夹持外径从φ150mm至φ304.8mm、厚度达5mm至54mm的各类光学元件，并具备高达98.0N（约10kgf）的卓越承载能力。为匹配不同规格的元器件，该系列提供了MHDM-300、MHDM-254、MHDM-200及MHDM-150四种型号，确保了应用的灵活性与广泛性。
西格玛光机的MHDM系列万向式大型自动镜架对应镜片的尺寸有4款可选(公制和英制兼用)，MHDM-300型号大型万向镜架适配的元器件尺寸为φ300mm以及φ304.8mm，MHDM-200型号大型万向调节镜架适配的元器件尺寸为φ200mm和φ203.2mm，以此类推MHDM-254型号大型万向调节镜架适配的元器件尺寸为φ254mm和φ250mm，MHDM-150型号大型万向镜架适配的元器件尺寸为φ150mm和φ152.4mm。MHDM系列大型万向式自动镜架具有以下特点：
- 在镜片插入侧，用3个头部为树脂的螺栓压住镜片，可很方便地固定不同厚度的镜片。
- 镜架的俯仰方向可粗调，而且，在360°的任意位置都可被锁定。
- 更换附属的顶针，可方便地固定尺寸相近的公制或英制尺寸镜片。
关于采购大型万向式自动镜架的额外信息：
- 连接控制器的2根D15D15A电缆(比如，D15D15A-CA-3)，需要另购。
- 请根据需要选用附属的电缆固定用零件。
- 如需要更改为垂直方向安装使用的话，请垂询。
- 另备有手动调整的万向式大型精密镜架(MHD系列)。
- 承接定制非标尺寸的自动镜架，详细信息欢迎垂询。
|
型号 |
MHDM-150 |
MHDM-200 |
MHDM-254 |
MHDM-300 |
|
|
适用元器件外径 [mm] |
φ150、φ152.4 |
φ200、φ203.2 |
φ250、φ254 |
φ300、φ304.8 |
|
|
适用元器件厚度 [mm] |
5～28 |
20～44 |
40～54 |
40～54 |
|
|
光轴高度 [mm] |
160 |
180 |
210 |
240 |
|
|
调整范围(俯仰) [°] |
±4.5 |
±3.8 |
±3.1 |
±2.7 |
|
|
调整范围(方位) [°] |
±4.5 |
±3.8 |
±3.1 |
±2.7 |
|
|
主要材质 |
铝合金 |
铝合金 |
铝合金 |
铝合金 |
|
|
表面处理 |
黑色氧化 |
黑色氧化 |
黑色氧化 |
黑色氧化 |
|
|
精确技术指标 |
分辨率(整步) [″] |
3.6 |
3.1 |
2.5 |
2.2 |
|
分辨率(半步) [″] |
1.8 |
1.55 |
1.25 |
1.1 |
|
|
最大速度 [°/sec] |
2 |
1.7 |
1.4 |
1.2 |
|
|
重复定位精度 [°] |
0.05 |
0.05 |
0.05 |
0.05 |
|
|
空行程 [°] |
0.05 |
0.05 |
0.05 |
0.05 |
|
|
最小位移量(参考数据) [mdeg] |
0.5 |
0.5 |
0.5 |
0.5 |
|
|
承载能力 [N] |
9.8 (1.0kgf) |
9.8 (1.0kgf) |
9.8 (1.0kgf) |
9.8 (1.0kgf) |
|
|
电机 |
类型 |
5相步进电机 0.75A/相 (Oriental Motor Co., Ltd.) |
|||
|
型号 |
PK545-NBW (42mm) |
||||
|
基本步距角 |
0.72° |
||||
|
自重 [kg] |
11 |
13.5 |
15.5 |
17.5 |
|

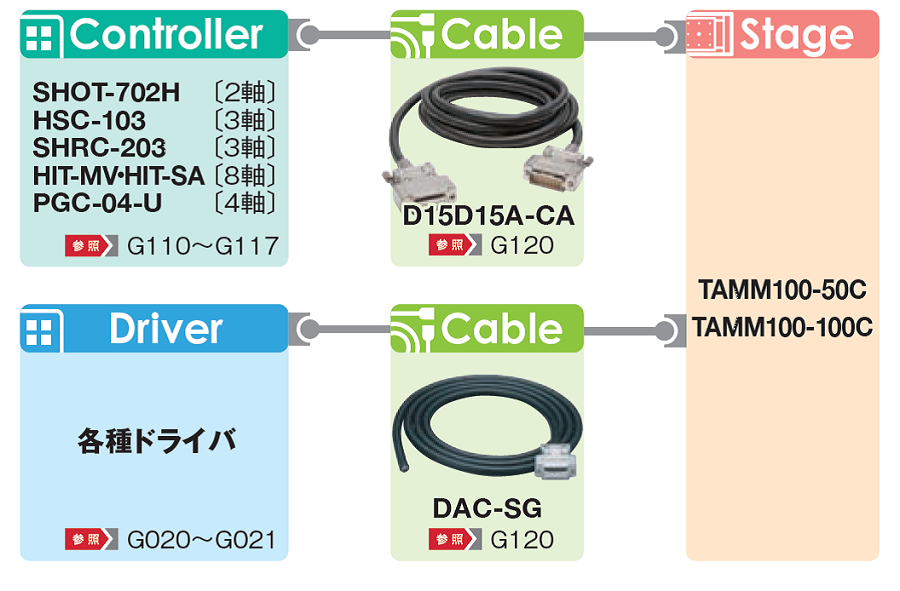

大型万向镜架适用的控制器与线缆：
OptoSigma西格玛光机MHDM系列万向式大型自动镜架在使用的时候需要注意：
- 装卸镜片前，请先使用扳手卸下镜片压块部。
- 固定镜片的树脂螺栓不要拧得过紧。否则，容易导致镜片变形，面精度变差。
- 在松开粗调的锁紧时，一定要把持住镜框。
假如对OptoSigma西格玛光机移动范围HDM系列大型万向式自动镜架感兴趣的话，欢迎垂询。
