作者：维尔克斯 时间：2025-8-19 11:57:53

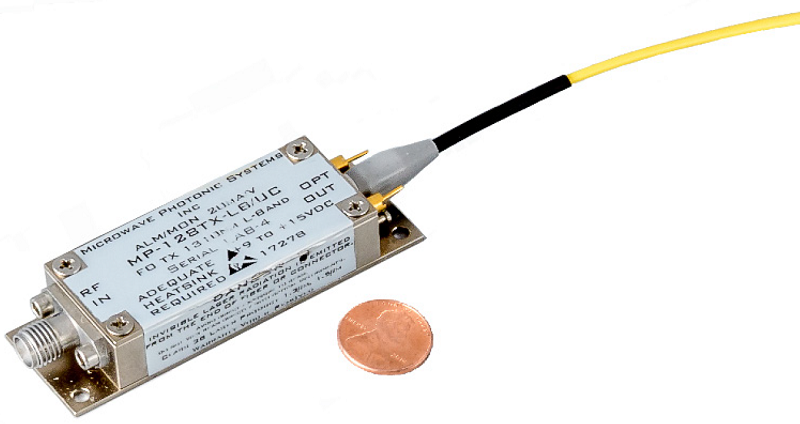

美国Microwave Photonic Systems（MPS）推出的MP-128TX系列，是一款行业领先的宽带RF/光纤发射器。该系列产品可在1.0 MHz至3500 MHz的宽频范围内，实现射频信号的高效电-光（E/O）转换。其优化的机械封装设计，使其成为OEM厂商将光纤技术无缝集成至传统射频光纤传输系统及终端产品中的理想选择。美国MPS射频发射器系列可以在一个独特的频率范围内进行优化（见射频发射器选型指导部分），美国MPS通过使用集成RF衰减器可以实现进一步的射频光纤传输系统优化，以满足几乎任何应用。
MP-128TX射频模拟光纤发射器选购指南
|
MP128TX |
F |
W |
G |
P1 |
PT |
CN |
CT |
|
频率范围(F) |
波长(W) |
增益(G) |
输入1dB压缩点(P1) |
|
A = 1.0MHz至300MHz |
1 = 1310nm |
N20 = -20dB |
N05 = -5dBm |
|
B = 50MHz至1000MHz |
2 = 1470nm |
N10 = -10dB |
P00 = 0dBm |
|
D = 100MHz至2500MHz |
3 = 1490nm |
P00 = 0dB |
P05 = 5dBm |
|
E = 100MHz至3000MHz |
4 = 1510nm |
P10 = 10dB |
P10 = 10dBm |
|
F = 500MHz至3500MHz |
5 = 1530nm |
P20 = 20dB |
P15 = 15dBm |
|
G = 50MHz至3500MHz |
6 = 1550nm |
XXX = 自定义 |
XXX = 自定义 |
|
H = 50MHz至3000MHz |
7 = 1610nm |
||
|
光纤尾纤类型(PT) |
连接器类型(CN) |
外壳类型(CT) |
|
|
1 = 0.5米,900u松套管尾纤 |
0 = 无 |
1 = CaseStyle1 |
|
|
2 = 18英寸,1.8mm凯夫拉增强尾纤 |
2 = FC/APC |
2 = CaseStyle2 |
|
|
3 = 10英寸,1.8mm凯夫拉增强尾纤 |
4 = SC/APC |
|
|
|
4 = 24英寸,1.8mm凯夫拉增强尾纤 |
6 = 特殊 |
|
|
|
5 = 24英寸,900u松套管尾纤 |
7 = LC/APC |
|
|
|
NF = 无，仅限Case2 |
8 = AVIM/APC |
|
|
|
XX = 自定义 |
|
Microwave Photonic Systems MP-128TX射频发射器的使用，结合适当的MP-128RX RF/光纤接收器，形成了一个宽带链路，能够支持通过单模光纤传输RF信号，用于各种通信应用。链路应用包括天线远程、时间和频率参考分布、射频延迟线、遥测跟踪和点对点射频传输。该射频发射器采用低噪声、高动态范围的分布式反馈（DFB）激光器，并集成了温度稳定性控制。该单元为用户提供了一个开放收集器摘要状态引脚。
射频光纤传输系统应用
-宽带射频传输
-微波天线拆卸
-L波段卫星通信链路
-GPS天线拆卸
-无线/PCS
-相控阵天线系统
-OEM集成
MP-128TX射频光纤传输特征
-1.0MHz至3.5GHz带宽
-CWDM兼容
-低噪声后置放大器
-高动态范围
-超紧凑型外形
-可配置设计
-多种电源和安装选项
MP-128 TX 3.5GHz 射频模拟光纤发射器参数
|
光学参数 |
|||||
|
参数 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
工作波长（1310nm） |
1270 |
1310 |
1430 |
nm |
可用 CWDM |
|
工作波长（1550nm） |
1470 |
1550 |
1610 |
nm |
可用 CWDM |
|
光输出功率 |
2 |
3 |
5 |
mW |
|
|
光连接器类型 |
FC/APC,SC/APC,PC/APC,LC/APC,AVIM |
其他可用 |
|||
|
光回波损耗 |
-40 |
dB |
|||
|
电气 - 射频参数 |
|||||
|
频率响应 |
1 |
3500 |
MHz |
||
|
输入/输出射频阻抗 |
50 |
Ohms |
|||
|
输入/输出回波损耗 |
-16 |
-20 |
dB |
||
|
射频连接器类型 |
SMA(f)母头 |
|
其他可用 |
||
|
射频链路增益 |
-30 |
0 |
20 |
dB |
可提供更高链路增益 |
|
射频链路平坦度 |
±2 |
dB |
1MHz至3.5GHz带宽 |
||
|
射频链路噪声系数 |
16 |
30 |
dB |
||
|
输入 1dB 压缩点 |
10 |
dBm |
IP1dB |
||
|
输入三阶压缩点 |
23 |
dBm |
IIP3 |
||
|
无杂散动态范围 |
108 |
110 |
dB*Hz^(2/3) |
SFDR |
|
|
输入信号范围 |
-75 |
5 |
dBm |
||
|
互调产物 |
-40 |
dBc |
two-tone@0dBm/tone |
||
|
射频输入功率 |
16 |
dBm |
无损 |
||
|
机械和环境参数 |
|||||
|
电源 |
8 |
15 |
24 |
VDC |
最大1.4W |
|
工作温度 |
-20 |
60 |
°C |
||
|
存储温度 |
-45 |
85 |
°C |
||
|
工作湿度 |
95 |
% |
不凝结 |
||
|
工作海拔 |
50,000 |
ft |
|||
|
尺寸 |
2.35×0.75×0.43 / 65×19×12mm |
in/mm |
根据外壳样式变化 |
||
|
本地报警 |
开集电极 |
||||
|
电源 & I/O 连接器 |
焊接针脚 |
||||
MP-128TX射频模拟光纤发射器图纸

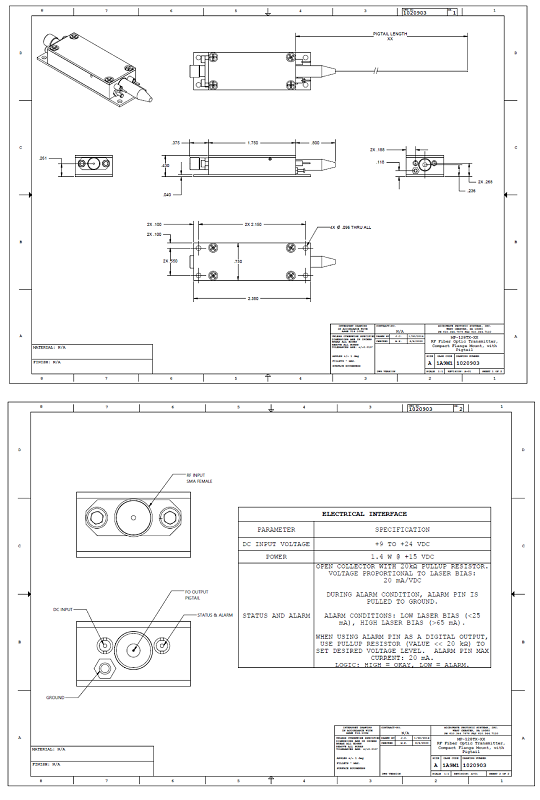

CaseTyle1

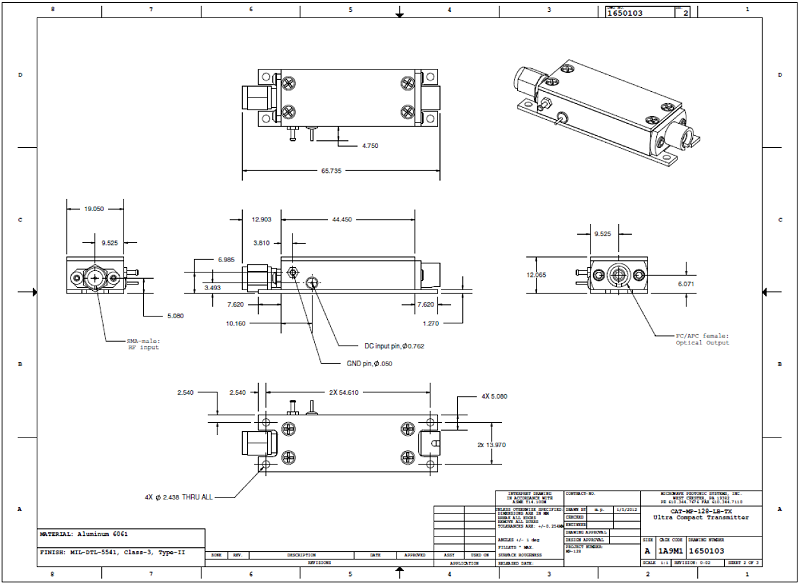

CaseTyle2
