Holoor（以色列）提供折射与衍射两种类型的微透镜阵列。其产品线包含两种主要材质：玻璃基底聚合物（POG）与熔融石英。在性能参数上，POG阵列适用于450-1080nm波长范围，而熔融石英阵列则覆盖更广的193-3300nm波段。关键几何参数覆盖范围广泛：阵列间距为10-3000μm，曲率半径为30-5000μm（精度±5%），矢高为1-15μm，并提供2x2mm至100x100mm的方形尺寸规格。

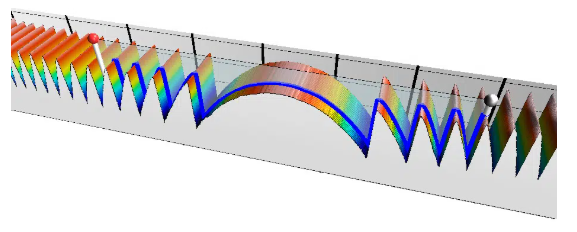

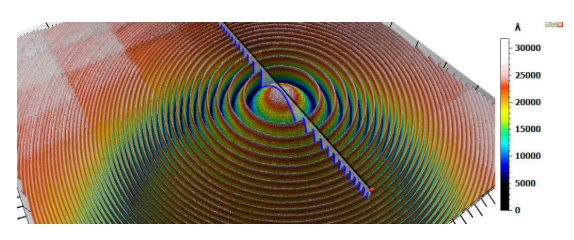

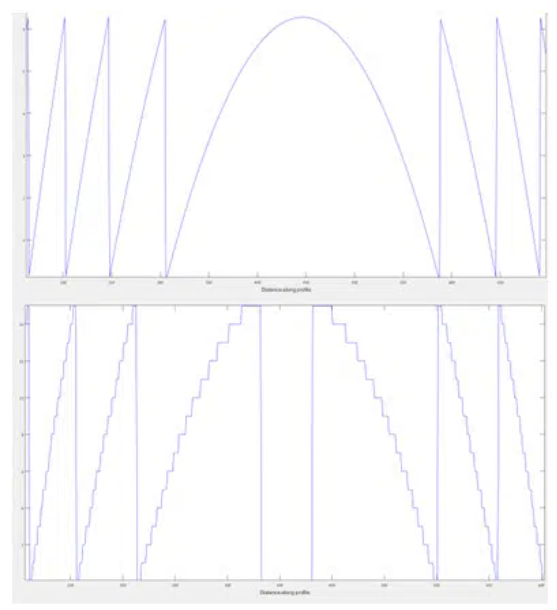

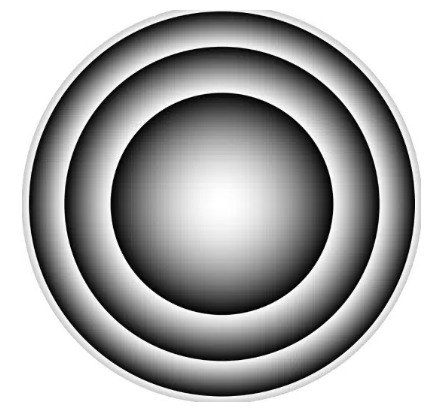

衍射微透镜阵列和折射微透镜阵列特性
- 玻璃基底+聚合物（POG微透镜阵列）或熔融石英
- 适配高功率激光系统
- 填充率接近100%
- 镀增透膜（AR Coating）
衍射微透镜阵列和折射微透镜阵列应用领域
- 激光匀光整形
- 激光材料加工
- 医疗美容激光治疗
- 消除热点效应（Hot Spot Reducer）
精密高效匀光解决方案
微透镜阵列（MLA）由方形或六边形密排的微型透镜组成，广泛应用于匀光处理、光束整形及光纤耦合领域。Holo/Or公司的熔融石英微透镜阵列经镀增透膜处理，熔融石英微透镜阵列可耐受医疗和工业领域高功率激光的严苛工况。
凭借先进制造工艺，我们可定制高分辨率微透镜阵列，矢高（SAG）达15微米，并根据您的需求实现：非球面化处理、圆锥常数精准调控、棱镜屈光力定制。阵列排布支持圆柱形、方形、矩形及六边形等多种构型。
针对成本敏感型应用，我们提供玻璃基底+聚合物（POG微透镜阵列）方案。该塑料微透镜阵列方案具备优异的环境耐受性，塑料微透镜阵列适用于中低功率激光应用场景。
微透镜阵列规格
|
材质 |
玻璃基底+聚合物（POG）或熔融石英 |
|
排列方式 |
方形、六角形、线性网格的圆形透镜，方形透镜，柱面透镜 |
|
镀膜选项 |
宽谱段镀膜（可见光+近红外）或单波长定制镀膜/不镀膜 |
|
填充率 |
~100% |
|
Pitch (um)* |
10-3000 |
|
曲率半径ROC (um)* |
30-5000±5% |
|
矢高Sag (um)* |
1-15 |
|
尺寸 |
2x2mm~100x100mm方形, 直径4英寸、6英寸晶圆 |
|
厚度 |
1-2.3mm |
|
使用波长范围 |
POG: 450-1080nm , 熔融石英: 193-3300nm |
*Pitch、Sag和ROC是相互关联的，并非上述范围内的所有值都可用。联系我们，了解您的具体要求。
衍射微透镜阵列标准品
|
型号 |
波长（nm） |
Pitch（um） |
EFL（mm） |
尺寸（mm） |
厚度（mm） |
排列 |
|
LA-218-S-Y-A |
405 |
900 |
200 |
直径25.4 |
2.29 |
方形 |
|
LA-219-S-Y-A |
405 |
1800 |
400 |
直径50.8 |
2.29 |
方形 |
|
LA-220-I-Y-A |
1064 |
1600 |
2 |
直径25.4 |
3 |
六边形(CA500um) |
|
LA-212-1-Y-A |
1070 |
800 |
50 |
38.1x38.1 |
2.29 |
六边形 |
|
LA-217-1-N-A |
5000 |
500 |
20 |
直径25.4 |
3 |
方形 |
