Printoptix微光学元件、微型物镜、光学阵列和光纤尖端光学元件规格介绍

Printoptix是一家专注于微光学领域的公司，利用其核心的3D打印技术，提供从光学设计到批量生产的全链条服务。该技术能够实现复杂光学元件的快速定制化生产，尤其在光纤端面透镜和微型物镜等产品上取得了显著的技术突破。其主要产品线包括光纤尖端光学元件、微光学元件、光学阵列及微型物镜。

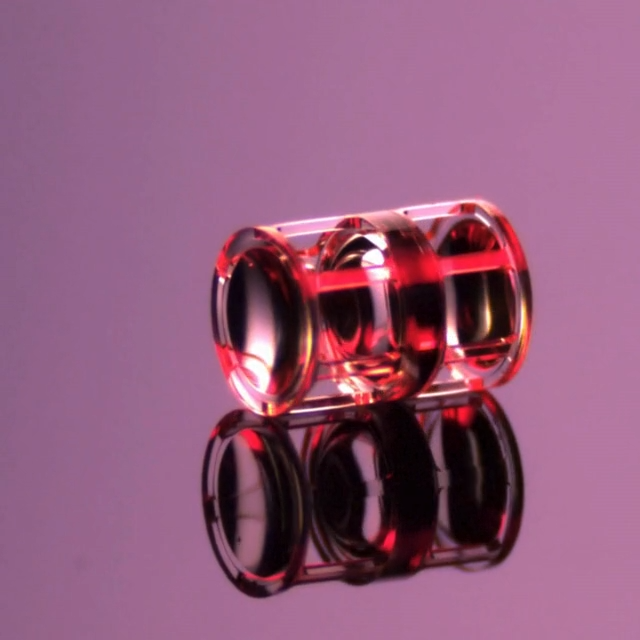

微型物镜规格

Printoptix以最小的外形尺寸定制全非球面成像物镜。完美校准的全自由曲面透镜堆叠完全对齐。Printoptix全新的透镜制造技术可带来以往难以想象的光学解决方案。

Printoptix凭借3D打印技术实现最短开发周期，两周内提供首版原型，一个月内完成量产过渡。

微型物镜规格参数

-尺寸范围：100µm至5毫米（可制作超短变体）

-免校准的自由曲面设计

-视场角范围：10°–160°

-表面粗糙度＜10nm RMS

-形状误差＜直径/1000峰谷值(PTV)

-直接集成黑色光阑和遮光罩

-支持定制化几何适配

-采用可高温灭菌、长期稳定的生物相容性聚合物材料

-高透光特性

-传感器直接打印技术，XYZ三轴对准精度＜1µm

微型物镜应用示例

-160°微型广角物镜

-120°无畸变视场

-90°视场角带30°视角倾斜

-90°倾斜视角透镜

-70°视场角F1.4大光圈高速镜头

-10°视场角微型远心镜头

-集成传感器套筒的透镜组

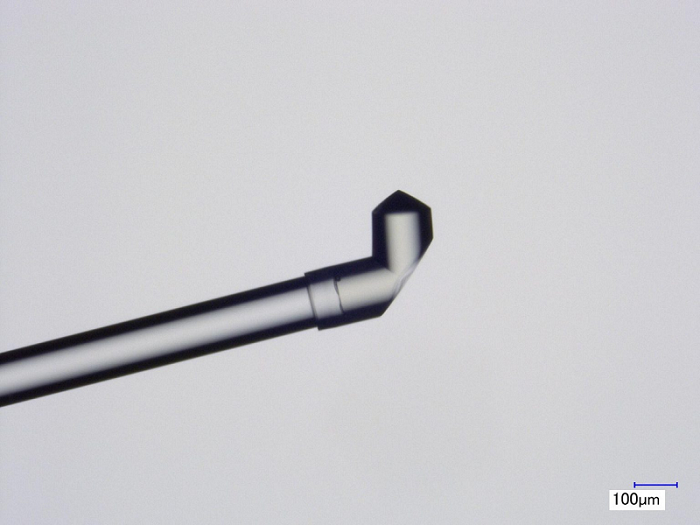

光纤尖端光学元件规格

功能强大的光学元件与光纤模场完美对齐。我们在光纤尖端直接制造的方法将为您带来以前无法想象的光学解决方案。光纤尖端光学元件应用示例透镜光纤、OCT探头、光纤到PIC耦合透镜、模式匹配透镜、光束整形、色散光纤探头和光纤物镜镜头。光纤尖端光学元件规格如下。

-光学质量，特征尺寸<1µm

-自由曲面、分段曲面或衍射曲面

-表面粗糙度<10nm RMS。

-形状误差<直径/1000 PTV

-定制集成吸收结构和封装

-将光学器件直接集成到普通光纤连接器中

-高透明材料，低荧光

-生物相容光学

-直接对准光纤模场，精度<1µm

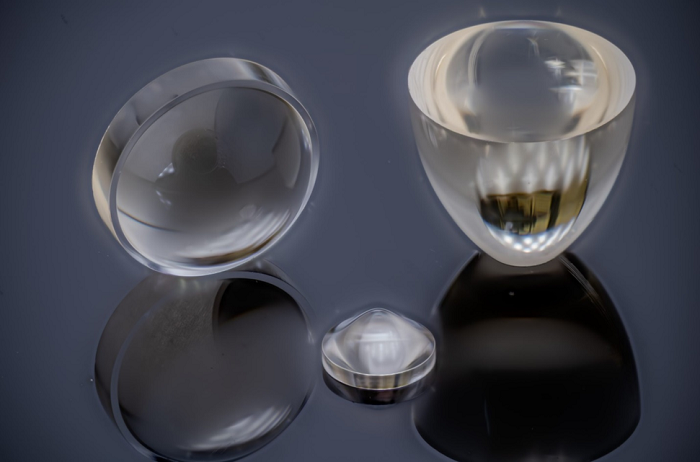

微光学元件规格

我们全新的光学制造方法将为您带来以前无法想象的光学解决方案。微光学元件示例包括透镜、棱镜、衍射光学元件 (或 衍射部件)、全内反射(TIR)透镜、透镜式棱镜 (或 带透镜的棱镜)、菲涅尔透镜和混合光学元件 (或 复合组件)。微光学元件规格如下。

-尺寸范围：100µm至5mm

-可实现带倒扣的自由曲面

-表面粗糙度：小于10nmRMS

-形状误差小于直径/1000 PTV

-免校准（对准）集成的吸波结构

-高透明材料，低荧光

-生物相容光学

-无（零）误差安装结构集成

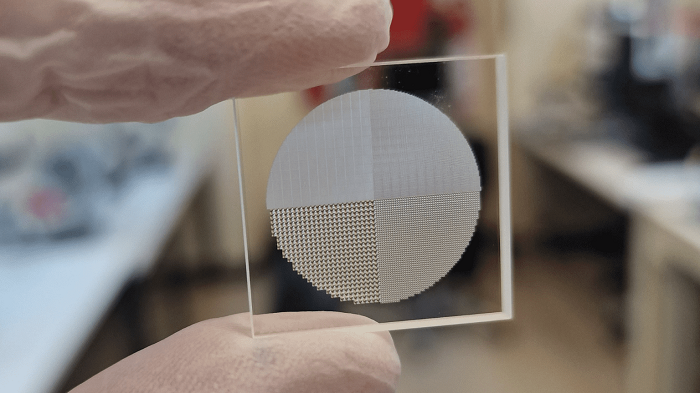

光学阵列规格

自由曲面光学阵列，具有自由形状、高纵横比和100%填充因子，近乎无限的设计自由。Printoptix的光学阵列制造技术可实现以往难以想象的解决方案，提供多种批量生产选项。光学阵列规格如下。

-阵列横向尺寸：从100x100µm²至6英寸晶圆尺寸

-透镜/单元尺寸：3µm至2mm，填充因子最高达100%

表面粗糙度：＜10nm RMS

-形状误差：＜直径/1000 PTV（峰谷值）

-元件深宽比（高径比）：＞10:1

-支持传感器或光纤表面直接打印

-x/y/z三轴对准精度：＜1µm

-支持定制化几何适配

-生物相容性光学元件

-可实现自由曲面元件、可变间距、倒扣结构及随机化结构

光学阵列规格应用示例步进重复规模化生产、软印模用于UV纳米压印光刻或卷对卷，硬质模制备例如通过电铸成型和热压印、卷对卷及微型注塑成型。
