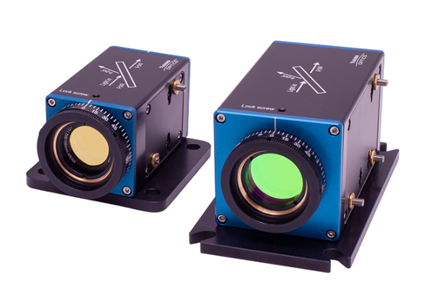

355nm手动衰减器
Eksma 355nm手动衰减器设计用于连续线性偏振光束的衰减。
355nm手动衰减器是基于一个固定在56°的布鲁斯特型薄膜偏振器和一个石英波片。偏振器的入射角可以手动调整，以达到最佳的对比度或操纵的方向反射s偏振光束。波片被安置在一个360°连续旋转的底座上，可以手动旋转来控制发射和反射光束的输出功率。这两束光束的强度或它们的强度比可以在广泛的动态范围内控制，而不会改变其他光束参数。激光功率衰减器可以选择纯p偏振以实现最大传输，或选择纯s偏振以实现最大反射。
|
355nm手动衰减器型号 |
990-0077-355 |
990-0078-355 |
|
波长 |
355nm |
355nm |
|
通光孔径 |
Ø17 mm |
Ø22mm |
|
激光损伤阈值 |
3J/cm²@355nm,10Hz,10ns |
3J/cm²@355nm,10Hz,10ns |
|
反射光束衰减范围 |
2%-99.9% |
2%-99.9% |
|
透射光束衰减范围 |
0.1%-98% |
0.1%-98% |
|
消光比 |
>1∶1000 |
>1∶1000 |
990-0076-355手动衰减器
在入射的偏振激光束中放置一个可旋转的λ/2波片。通过旋转半波片，可以连续地改变两个出射光束的强度比，而不改变其它光束参数。可以在宽的动态范围内控制任一出射光束的强度或它们的强度比。激光功率衰减器可以选择纯p偏振以获得最大透射，或者选择纯s偏振以获得最大反射。
|
型号 |
990-0076-355 |
|
波长 |
355nm |
|
通光孔径 |
Ø10mm |
|
激光损伤阈值 |
3J/cm²@355nm,10Hz,10ns |
|
反射光束衰减范围 |
2%-99.9% |
|
透射光束衰减范围 |
0.1%-98% |
|
偏振对比度 |
>1∶1000 |
|
重量 |
0.1kg |

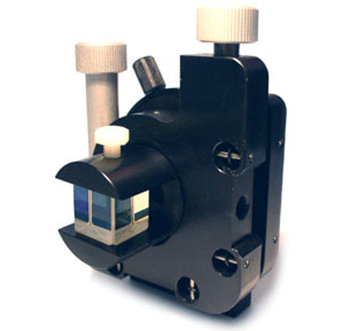

990-0065-11手动衰减器
手动激光功率衰减器反射光束和透射光束之间夹角为90°。
|
型号 |
990-0065-11 |
|
波长 |
355nm |
|
通光孔径 |
Ø11mm |
|
激光损伤阈值 |
3J/cm²@355nm,10Hz,10ns |
|
消光比 |
TS/TP< 1:500 |
|
重量 |
0.16kg |
355nm可变激光衰减器型号汇总
|
355nm可变激光衰减器型号 |
通光孔径 |
损伤阈值 |
|
990-0075-355M |
Ø18mm |
3J/cm²@355nm,10Hz,10ns |
|
990-0077-355 |
Ø 17mm |
3J/cm²@355nm,10Hz,10ns |
|
990-0078-355 |
Ø 22mm |
3J/cm²@355nm,10Hz,10ns |
|
990-0065-11 |
Ø 11mm |
3J/cm²@355nm,10Hz,10ns |

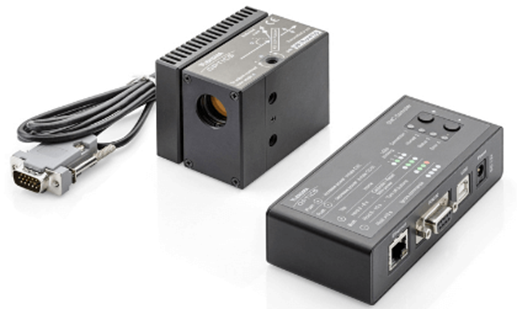

990-0075-355M是355nm电动可调衰减器，用于控制线偏振光束的激光功率。Eksma 355nm可变激光衰减器工作原理是通过电动旋转零级半波片改变激光束的偏振方向，随后使光束通过固定的布鲁斯特型薄膜偏振片——该偏振片可透射P偏振光并反射S偏振光。通过电动调节波片角度，355nn电动衰减器可连续改变S偏振与P偏振光束的强度比例，且不会改变光束的其他参数。355nm电动可调衰减器功率衰减范围为<0.1 % 或 >98 %。
|
355nm电动可调衰减器型号 |
990-0075-355M |
|
波长 |
355nm |
|
输入通光孔径 |
Ø18 mm |
|
输出通光孔径 |
Ø18 mm |
|
功率衰减范围 |
<0.1 % to >98 % |
|
激光诱导损伤阈值 |
3 J/cm², 10 ns, 50 Hz @ 355 nm |
|
开闭时间 |
＜0.2秒 |
|
分辨率 |
每旋转一周175,542微步 |
|
精度（无需复位操作定位10,000次后的重复性） |
±10微步（±0.02度，＜±0.035%） |
|
电机类型 |
两相步进电机，200整步/256微步细分 |
|
运行温度 |
10 to 40 °C |
|
存储温度 |
-15 to 50 °C |
|
大孔径紧凑355nm电动可调衰减器尺寸 |
76x36x58mm |
|
带束流收集器的大孔径紧凑355nn电动衰减器 |
76x52x58mm |
|
控制器 |
125x53x31mm |
355nn电动衰减器
