作者：维尔克斯 时间：2025-11-4 10:41:42

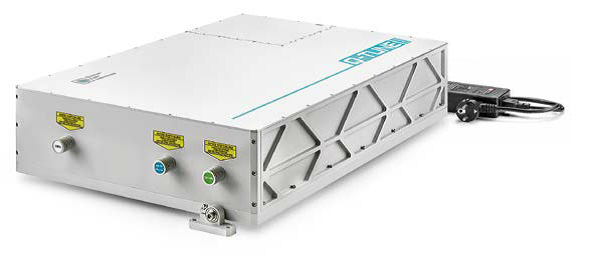

Quantum Light Instruments的Q-TUNE-HR是一款高性能可调谐OPO。它支持高达100kHz的重频、5W红外输出，并能在750-1800nm范围内自动调谐。其最大亮点是兼容用户现有的532nm或1064nm泵浦激光器，从而显著降低了成本和系统集成的复杂性。通过内置Web界面即可远程控制，并具备自优化与自校准能力，操作无比简单。采用无水冷的风冷设计，并可选配空气吹扫，确保系统长期稳定运行。它是微加工、拉曼与红外光谱应用的理想选择。
100KHz高重频OPO可调谐纳秒级激光器，750-1800 nm高重频自动调谐激光器Q-TUNE-HR参数表：
|
参数 |
型号: Q-TUNE-HR |
||
|
-G10K |
-G100K |
-I10K |
|
|
波长范围 |
750 – 1800 nm |
1600 – 3200 nm |
|
|
脉冲重复频率 |
1 – 10 kHz |
10 – 100 kHz |
1 – 10 kHz |
|
典型转换效率 |
> 20 % (信号光 + 闲频光) |
||
|
输出脉冲能量 |
> 50 μJ @ 1200 nm 当由4W@532nm@10khz脉冲重复频率的光源泵浦时。请参阅其他波长下脉冲能量调谐曲线。 |
> 100 μJ @ 1650 nm 当由10 W @ 1064 nm @ 10 kHz脉冲重复频率源泵浦时。 |
|
|
线宽 |
20 – 100 cm⁻¹ |
||
|
脉冲持续时间 |
5 – 7 ns |
||
|
典型脉冲间稳定度 |
2 × 泵浦激光器 |
||
|
典型功率漂移 |
2 × 泵浦激光器 |
||
|
偏振 |
水平 |
||
|
典型光束直径 |
3 mm |
||
|
典型光束发散角 |
< 3 mrad |
< 5 mrad |
|
|
泵浦激光器要求 |
|||
|
参数 |
规格 |
||
|
泵浦波长 |
532 nm |
1064 nm |
|
|
脉冲持续时间 |
5 – 8 ns FWHM |
||
|
脉冲能量 |
> 350 μJ |
> 1 mJ |
|
|
功率 |
< 40 W |
||
|
M² 因子 |
< 1.5 |
||
|
尺寸 |
|||
|
部件 |
尺寸 (宽 x 长 x 高) |
||
|
激光头 |
390 × 620 × 135 mm³ |
||
|
电源适配器 |
50 × 125 × 33 mm³ |
||
|
操作要求 |
|||
|
参数 |
规格 |
||
|
冷却要求 |
风冷（无水冷） |
||
|
环境温度 |
15 – 30 °C |
||
|
相对湿度（无冷凝） |
10 – 80 % |
||
|
电源电压 |
90 – 230 VAC，单相，47 – 63 Hz |
||
|
平均功耗 |
< 50 W |
||
750-1800 nm高重频自动调谐激光器Q-TUNE-HR特性：
-脉冲重复频率高达 100 kHz
-免手动，自动波长调谐范围 750 至 1800 nm
-在红外范围内输出功率高达 5 W
-可适配用户提供的波长为 532 nm 或 1064 nm、输入功率高达 30 W (@ 532 nm) 的激光器
-微处理器控制操作，具备自优化、自校准能力
-可选空气吹扫功能，以延长 OPO 光学元件寿命
-可由 +12 VDC 电源或 AC/DC 适配器供电
-应用领域：微加工，拉曼光谱与显微术，红外光谱学，遥感
Quantum Light Instruments 100KHz高重频OPO可调谐纳秒级激光器是一种光学参量振荡器（OPO），可在 750 – 1800 nm 范围内产生可调谐波长，脉冲重复频率高达 100 kHz。
高达 100 kHz 的脉冲重复频率使 Q-TUNE-HR 成为微加工、拉曼光谱、显微术、遥感应用的理想相干光源。Q-TUNE-HR 需要外部泵浦源，其脉冲能量 > 350 μJ，脉冲持续时间（FWHM）为 5 – 7 ns @ 532 nm。脉冲重复频率可在 10 – 100 kHz 范围内，而泵浦功率可在 3.5 – 30 W 范围内。有关推荐泵浦源的更多详情，请联系我们。
默认情况下，OPO 针对在 1200 – 1800 nm 范围内产生最大输出进行了优化。作为选项，该装置可针对 750 – 950 nm 范围进行优化。
所有激光电子设备都集成在 Q-TUNE 的外壳中，唯一的外部模块是提供 12 VDC、20 – 50 W 功率（取决于型号）的电源适配器。OPO 通过单个以太网端口通过内置 Web 服务器进行控制。无需安装控制软件 – 任何计算机甚至带有现代网页浏览器的手机都能够控制 Q-TUNE。还提供了 API 用于与用户设备集成。除了可调谐波长输出外，Q-TUNE 还提供一个旁路端口用于接入泵浦激光光束。
可根据要求提供可选扩展：
-空气吹扫，以延长 OPO 光学元件寿命。
-用于监测 OPO 波长和线宽的紧凑型光谱仪。
-光纤耦合的 OPO 输出。

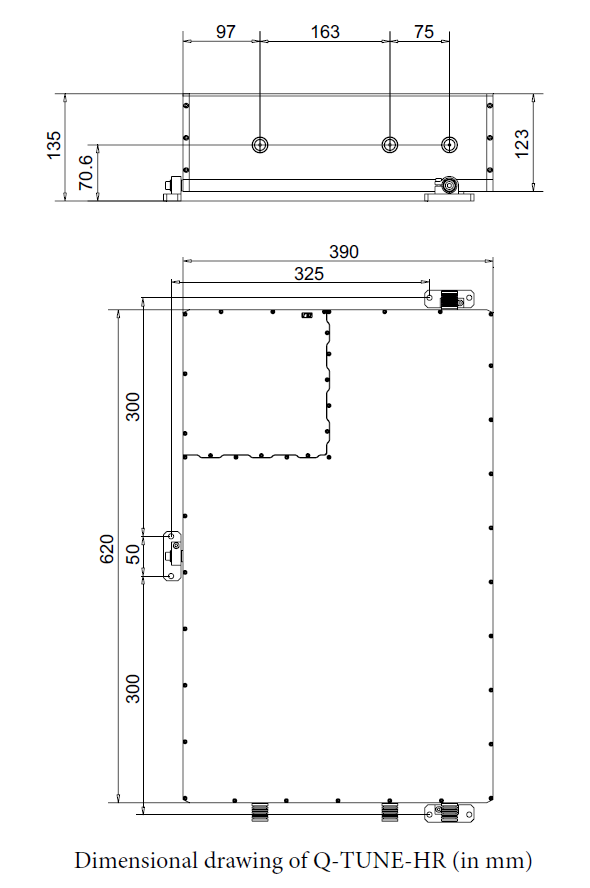

Quantum Light Instruments 750-1800 nm高重频自动调谐激光器Q-TUNE-HR外形图

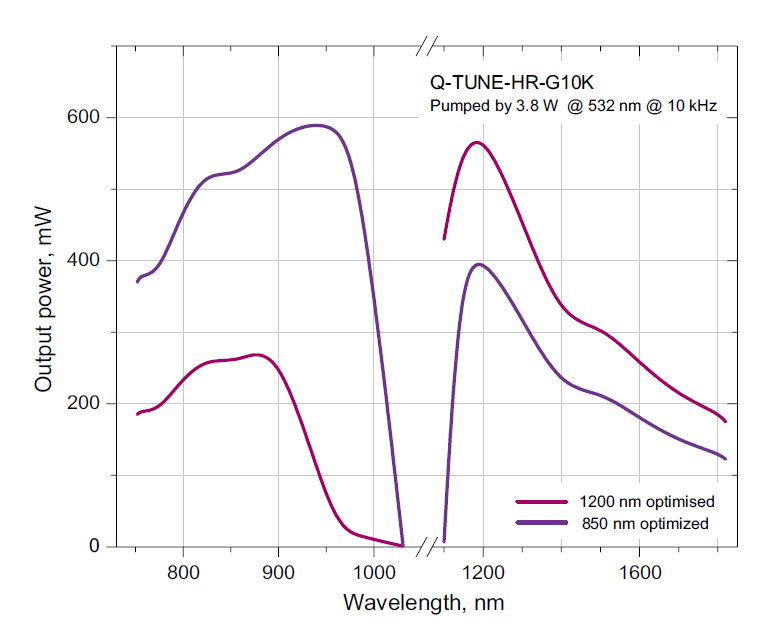

100KHz高重频OPO可调谐纳秒级激光器，750-1800 nm高重频自动调谐激光器Q-TUNE-HR调谐曲线
