作者：维尔克斯 时间：2025-11-10 10:51:30
Lumentum 高性能氦氖激光器是一款专为严苛精密应用打造的红光激光光源。它提供宽广的输出功率选择，能灵活适配从基础科研到工业计量的各类场景。产品包含随机偏振与高消光比线性偏振两种配置，是干涉测量、激光测振、全息技术及校准系统等高精度应用的核心理想光源。其具有超长使用寿命，低噪声，卓越的光束指向稳定性，长期振幅稳定性等特性。
核心技术特点
卓越的功率与热稳定性：得益于专利的密封式阴极设计，激光器在启动后能迅速达到稳定状态，并在长时间运行中保持极佳的输出功率一致性，这对于需要长时间数据采集的精密测量至关重要。
优异的基模光束质量：激光器工作在TEM00基模（模式纯度>95%），输出光束轮廓圆整，波前质量高，光束直径和发散角容差严格控制在±3%以内，确保了高质量的光斑和精确的聚焦性能。
坚固耐用的机械结构：激光管被精确校准并封装于坚固的圆柱形外壳内。出厂时，光束轴心与外圆筒的同心度及平行度经过精密校准，极大简化了系统集成时的对光流程，并能有效抵抗环境振动和温度变化的干扰。
宽广的环境适应性：产品设计可在-40°C至+70°C的温度及非冷凝条件下正常工作，存储温度范围更宽，保证了在各种实验室和工业环境下的可靠性。
应用领域：流式细胞术、计量学、半导体检测、准直校准、激光诱导荧光、血液学、高速打印
|
Lumentum氦氖激光器通用规格 |
|
|
波长 (nm) |
632.8 |
|
激光类型 |
HeNe |
|
静态对准 |
Centered to Outer Cylinder: ±0.01"；Parallel to Outer Cylinder: ±1.0 mrad |
|
空间模式 |
TEM00 |
|
光束直径容差 (%) |
±3 |
|
光束发散公差(%) |
±3 |
|
颜色 |
红色 |
|
模式纯度 (TEM00) |
>95% |
|
输出类型 |
自由空间 |
|
工作温度 (°C) |
-40 to +70 |
|
工作湿度 |
0 to 100%, 非冷凝型 |
|
存储温度 (°C) |
-40 to +150 |
当使用自备的电源时，请务必小心，不要超过激光器的电气规格，否则可能会造成损坏，这种损坏会使保修失效。这些HeNe激光器符合21CFR1040和IEC 825-1:1993标准
|
型号 |
波长（nm） |
输出功率（mW） |
光束直径（mm） |
光束发散角（mrad） |
偏振 |
纵向模式间距，正常（MHz） |
|
1108 |
632.8 |
0.5 |
0.48 |
1.80 |
Random |
1090 |
|
1108P |
632.8 |
0.5 |
0.48 |
1.80 |
500:1 |
1090 |
|
1107 |
632.8 |
0.8 |
0.48 |
1.70 |
Random |
1090 |
|
1107P |
632.8 |
0.8 |
0.48 |
1.70 |
500:1 |
1090 |
|
1101 |
632.8 |
1.5 |
0.63 |
1.30 |
Random |
730 |
|
1101P |
632.8 |
1.5 |
0.63 |
1.30 |
500:1 |
730 |
|
1103 |
632.8 |
2 |
0.63 |
1.30 |
Random |
730 |
|
1103P |
632.8 |
2 |
0.63 |
1.30 |
500:1 |
730 |
|
1122 |
632.8 |
2 |
0.63 |
1.30 |
Random |
730 |
|
1122P |
632.8 |
2 |
0.63 |
1.30 |
500:1 |
730 |
|
1125 |
632.8 |
5 |
0.81 |
1.00 |
Random |
435 |
|
1125P |
632.8 |
5 |
0.81 |
1.00 |
500:1 |
435 |
|
1137 |
632.8 |
7 |
0.81 |
1.00 |
Random |
435 |
|
1137P |
632.8 |
7 |
0.81 |
1.00 |
500:1 |
435 |
|
1135 |
632.8 |
10 |
0.68 |
1.20 |
Random |
320 |
|
1135P |
632.8 |
10 |
0.68 |
1.20 |
500:1 |
320 |
|
1144 |
632.8 |
15 |
0.70 |
1.15 |
Random |
257 |
|
1144P |
632.8 |
15 |
0.70 |
1.15 |
500:1 |
257 |
|
1145P |
632.8 |
21 |
0.70 |
1.15 |
500:1 |
257 |
|
1145 |
632.8 |
22.5 |
0.70 |
1.15 |
Random |
257 |
*1103H型号信息请参考以下详细参数表。

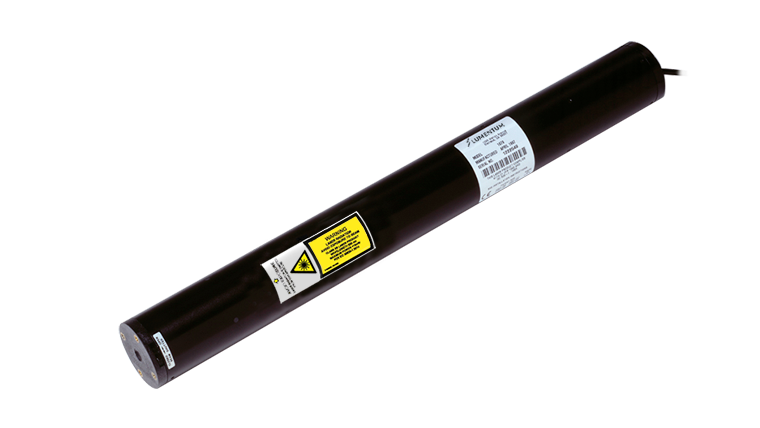

图：Lumentum氦氖激光器/Lumentum高性能氦氖激光器/Lumentum激光器
Lumentum氦氖激光器/Lumentum高性能氦氖激光器/Lumentum激光器的1100系列，是该品牌的热卖系列，其型号为：1108，1108P，1107，1107P，1101，1101P，1103，1103P，1103H，1122，1122P，1125，1125P，1137，1137P，1135，1135P，1144，1144P，1145P，1145
图：Lumentum氦氖激光器/Lumentum高性能氦氖激光器/Lumentum激光器
|
参数 |
1101/P |
1103/P/H |
1107/P |
1108/P |
1122/P |
单位 |
|
光学参数 |
||||||
|
最小输出功率 (TEM00) |
1.5 |
2.0 |
0.8 |
0.5 |
2.0 |
mW |
|
波长 |
632.8 |
632.8 |
632.8 |
632.8 |
632.8 |
nm |
|
模式纯度 (TEM00) |
>95 |
>95 |
>95 |
>95 |
>95 |
% |
|
光束直径 (1/e² 点, ±3%, TEM00) |
0.63 |
0.63 |
0.48 |
0.48 |
0.63 |
mm |
|
光束发散角 (TEM00, ±3%, 毫弧度 - 全角) |
1.3 |
1.3 |
1.7 |
1.8 |
1.3 |
mrad |
|
偏振比 (最小值，P型版本) |
N/A/500:1 |
N/A/500:1/N/A |
N/A/500:1 |
N/A/500:1 |
N/A/500:1 |
— |
|
纵模间距 (标称值) |
730 |
730 |
1090 |
1090 |
730 |
MHz |
|
最大噪声 (均方根值, 30 Hz 至 10 MHz) |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
% |
|
最大漂移 (8小时内测量的平均功率) |
±2.5 |
±2.5 |
±2.5 |
±2.5 |
±2.5 |
% |
|
模式扫频最大贡献值 |
3 |
3 |
10 |
20 |
3 |
% |
|
最大预热时间 (达到95%功率所需分钟数) |
10 |
10 |
10 |
10 |
10 |
min. |
|
光束指向稳定性 (从冷启动开始, 25°C) |
N/A |
N/A |
N/A |
N/A |
<0.10 |
mrad |
|
光束指向稳定性 (预热15分钟后) |
N/A |
N/A |
N/A |
N/A |
<0.02 |
mrad |
|
工作电压 (V 直流 ±100) |
1700 |
1700 |
1350 |
1350 |
1800 |
V DC |
|
工作电流 (±0.1 mA) |
4.9 |
4.9 |
4.0 |
4.0 |
6.5 |
mA |
|
尺寸 |
||||||
|
L - 总长度 |
9.50 |
9.50 |
7.00 |
7.00 |
10.71 |
inches |
|
D - 安装直径 (±0.005 英寸) |
1.245 |
1.245 |
1.245 |
1.245 |
1.740 |
inches |
|
B - 距离：电缆端到安装表面 |
1.00 |
1.00 |
0.75 |
0.75 |
1.50 |
inches |
|
A - 距离：输出端到安装表面 |
0.75 |
0.75 |
0.50 |
0.50 |
1.50 |
inches |
|
CDRH/IEC 60825-1 等级 (激光头 & 1200系列电源) |
IIIa/3R |
IIIa/3R |
IIIa/3R |
II/2M |
IIIa/3R |
— |
|
参数 |
1125/P |
1135/P |
1137/P |
1144/P |
1145/P |
单位 |
|
光学参数 |
||||||
|
最小输出功率 (TEM00) |
5.0 |
10.0 |
7.0 |
15.0 |
22.5/21.0 |
mW |
|
波长 |
632.8 |
632.8 |
632.8 |
632.8 |
632.8 |
nm |
|
模式纯度 (TEM00) |
>95 |
>95 |
>95 |
>95 |
>95 |
% |
|
光束直径 (1/e² 点, ±3%, TEM00) |
0.81 |
0.68 |
0.81 |
0.70 |
0.70 |
mm |
|
光束发散角 (TEM00, ±3%, 毫弧度 - 全角) |
1.0 |
1.2 |
1.0 |
1.15 |
1.15 |
mrad |
|
偏振比 (最小值，P型版本) |
N/A/500:1 |
N/A/500:1 |
N/A/500:1 |
N/A/500:1 |
N/A/500:1 |
— |
|
纵模间距 (标称值) |
435 |
320 |
435 |
257 |
257 |
MHz |
|
最大噪声 (均方根值, 30 Hz 至 10 MHz) |
0.2 |
1.0 |
0.2 |
0.5 |
0.5 |
% |
|
最大漂移 (8小时内测量的平均功率) |
±2.5 |
±3.0 |
±2.5 |
±2.0 |
±2.0 |
% |
|
模式扫频最大贡献值 |
2 |
2 |
2 |
1 |
1 |
% |
|
最大预热时间 (达到95%功率所需分钟数) |
10 |
15 |
10 |
20 |
20 |
min. |
|
光束指向稳定性 (从冷启动开始, 25°C) |
<0.10 |
<0.10 |
<0.10 |
<0.20 |
<0.20 |
mrad |
|
光束指向稳定性 (预热15分钟后) |
<0.02 |
<0.02 |
<0.02 |
<0.03 |
<0.03 |
mrad |
|
工作电压 (V 直流 ±100) |
2350 |
3100 |
2450 |
3800 |
3800 |
V DC |
|
工作电流 (±0.1 mA) |
6.0 |
6.5 |
6.0 |
6.5 |
6.5 |
mA |
|
尺寸 |
||||||
|
L - 总长度 |
15.79 |
19.13 |
15.79 |
25.00 |
25.00 |
inches |
|
D - 安装直径 (±0.005 英寸) |
1.740 |
1.740 |
1.740 |
1.740 |
1.740 |
inches |
|
B - 距离：电缆端到安装表面 |
3.00 |
4.00 |
3.00 |
5.00 |
5.00 |
inches |
|
A - 距离：输出端到安装表面 |
3.00 |
4.00 |
3.00 |
5.00 |
5.00 |
inches |
|
CDRH/IEC 60825-1 等级 (激光头 & 1200系列电源) |
IIIb/3B |
IIIb/3B |
IIIb/3B |
IIIb/3B |
IIIb/3B |
— |
|
通用参数 |
|
|
最大启动电压 |
10 kV DC |
|
模式纯度 |
>95% |
|
存储寿命 |
无限期（硬密封） |
|
静态对准 |
与外圆筒同心度误差在 ±0.01 英寸以内；与外圆筒平行度误差在 ±1 毫弧度以内。 |
|
环境参数 |
|
|
工作温度 |
-40 至 70 °C（工作状态），-40 至 150 °C（非工作状态） |
|
工作海拔 |
0 至 10,000 英尺（工作状态），0 至 70,000 英尺（非工作状态） |
1100系列型号汇总：1108，1108P，1107，1107P，1101，1101P，1103，1103P，1103H，1122，1122P，1125，1125P，1137，1137P，1135，1135P，1144，1144P，1145P，1145
