GRINTECH推出了一系列高NA（数值孔径大于0.6）的微型物镜/高数值孔径内部成像物镜/高NA内窥镜/高NA内窥显微成像物镜/GRIN透镜高NA色差视场校正内窥物镜/高NA场曲优化内窥显微物镜。当纯GRIN透镜的成像范围或清晰度不够，或者需要在不同颜色的光下都能清晰成像时，就应该选用这款直径1.3-2.2毫米的微型高NA物镜。
不同的产品版本在复杂性上有所不同，因此在像差校正程度上也有所不同。而色度校正和场校正光学器件的突出之处在于，与物镜的机械直径相比，高数值孔径下的可用物场尺寸与宽光谱范围内的色度校正相结合。GRINTECH的最新一代物镜的另一个特点则是场曲率显着降低。
其包含型号：GT-MO-070-032-ACR-VISNIR-REDUCURV-28-10，GT-MO-080-032-ACRVISNIR-08-20，GT-MO-050-021-ACR-VISNIRREDUCURV-25-53，GT-MO-080-018-488，GT-MO-080-0415-488，GT-MO-080-018-810，GT-MO-080-0415-810，GT-MO-050-009-ACR795/1029-10-50，GT-MO-070-016-ACR-VISNIR-30-20。
新型高NA色差和视场校正内窥显微成像物镜（场曲优化型，NA=0.5）
GRINTECH的新型高NA内窥显微成像物镜变体，物方数值孔径为0.5，提供宽谱消色差和视场校正版本，显著增加了可用视场。采用四片微透镜组合，实现了与我们的MO-ACR系列相同的色差和离轴性能，同时具有减小的场曲，这使得可以采集更小的图像堆栈并适用于更多应用。
应用领域：活体内窥显微术、单光子荧光显微术、非线性光学成像模式（SHG、TPF）、组织成像、柔性荧光显微术、NA转换，特别是所有需要较小场曲的应用。
GT-MO-050-021-ACR-VISNIR-REDUCURV-xx-xx代表了高分辨率视场和色差校正物镜，放大倍率为2.3。此情况下像方NA为0.21。色差校正范围从450 nm到900 nm，在488 nm到900 nm范围内具有最佳性能。物镜组装在不锈钢支架中。
这种具有减小场曲的新型微物镜类型目前提供无盖玻片使用的版本。在此您可以与我们的MO-ACR系列进行比较。
|
参数 |
GT-MO-050-021-ACR-VISNIRREDUCURV-25-53 |
GT-MO-080-032-ACRVISNIR-08-20 |
|
物方NA |
0.5 |
0.79 |
|
水中物方工作距离 [μm] |
255 |
80 |
|
盖玻片设计 [μm] |
- |
- |
|
像方NA |
0.21 |
0.32 |
|
空气中像方工作距离 [μm] |
530 |
200 |
|
放大倍率 |
2.3 |
2.3 |
|
场曲半径 [mm] |
2 |
0.55 |
|
尺寸直径 [∅]/长度 [mm] |
1.2 / 5.0 |
1.3 / 4.7 |

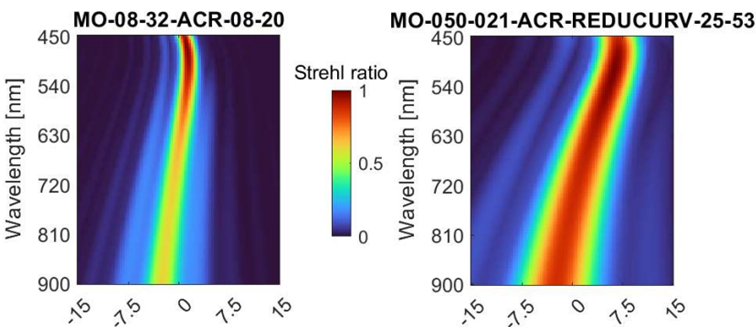

图：物空间色差图。纵轴：波长[nm] 横轴：工作距离△[μm]

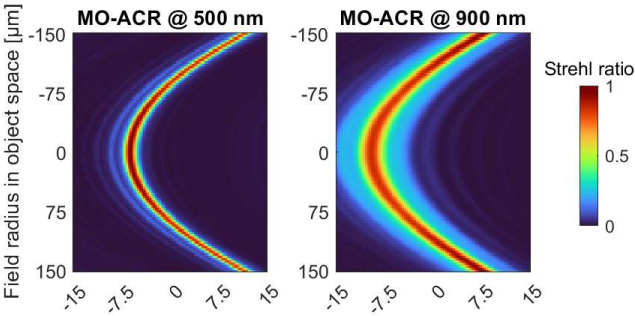

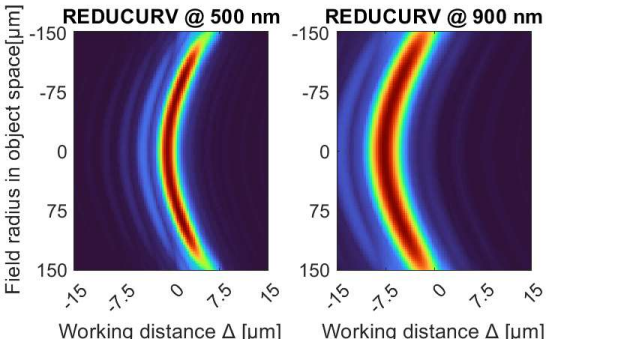

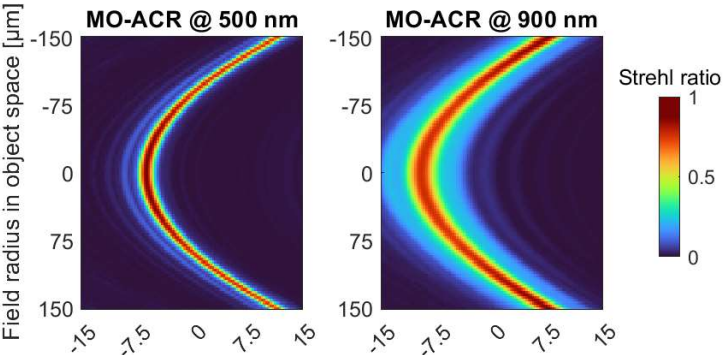

图：空间视场相关斯特列尔比图。纵轴：物空间的场半径 横轴：工作距离△[μm]
用于荧光显微术的高NA内窥显微成像物镜
GRINTECH的高NA内窥显微成像物镜将平凸透镜和带有像差补偿的GRIN透镜的光学性能级联，实现了0.8的物方数值孔径。
应用领域： 活体内窥显微术、荧光显微术、组织成像、柔性荧光显微术、NA转换。
|
GT-MO-080-018-488 |
GT-MO-080-0415-488 |
||
|
物方NA |
0.8 |
物方NA |
0.8 |
|
水中物方工作距离[μm] |
80 |
水中物方工作距离[μm] |
80 |
|
像方NA |
0.18 |
像方NA |
0.415 |
|
放大倍率 |
4.65 |
放大倍率 |
1.92 |
|
推荐激发波长[nm] |
488 |
推荐激发波长[nm] |
488 |
|
安装在不锈钢支架中 |
|||
Image NA：像方NA
Image wd in air：空气中像方工作距离
Object NA：物方NA
Object wd in water：水中物方工作距离
*由于生产过程的修改可能产生变异。用户有责任确定产品是否适合其用途。

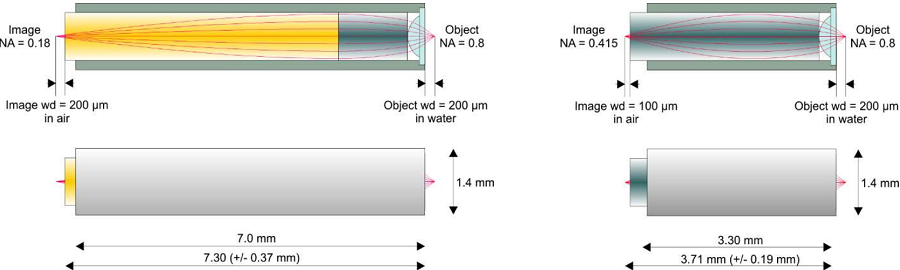

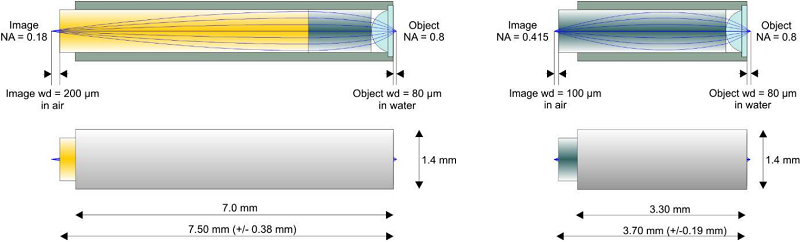

图：左图为GT-MO-080-018-488，右图为GT-MO-080-0415-488

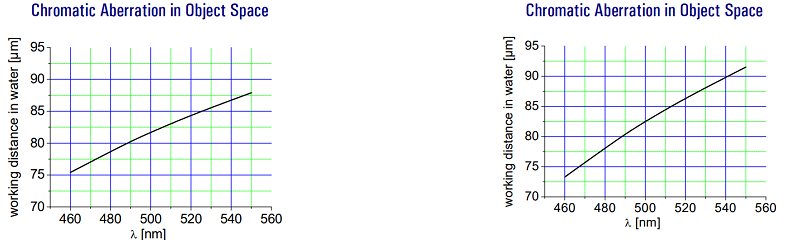

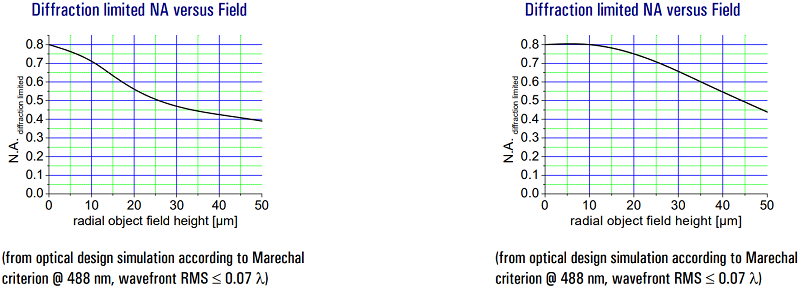

图：左图为GT-MO-080-018-488视场相关衍射极限NA图与物空间色差图，右图为GT-MO-080-0415-488视场相关衍射极限NA图与物空间色差图
新型高NA色差和视场校正内窥显微成像物镜（场曲优化型）
GRINTECH的新型高NA内窥显微成像物镜变体，物方数值孔径为0.7，提供宽谱消色差和视场校正版本，显著增加了可用视场。采用四片微透镜组合，实现了与我们的MO-ACR系列相同的色差和离轴性能，同时具有减小的场曲，这使得可以采集更小的图像堆栈并适用于更多应用。
应用领域：活体内窥显微术、单光子荧光显微术、非线性光学成像模式（SHG、TPF）、组织成像、柔性荧光显微术、NA转换，特别是所有需要较小场曲的应用。

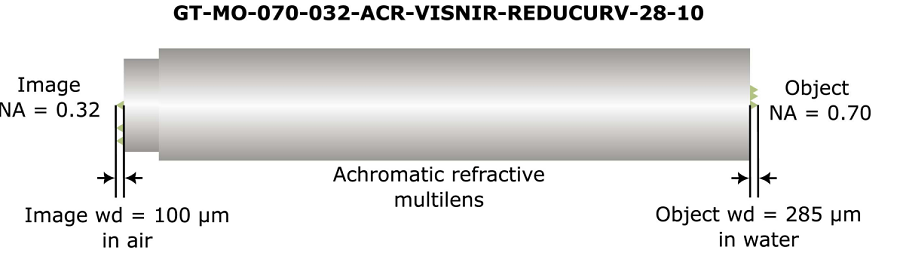

GT-MO-070-032-ACR-VISNIR-REDUCURV-xx-xx代表了具有2.2倍放大倍率的高分辨率视场和色差校正物镜。像方NA为0.32，与成像光纤束匹配。色差校正范围从450 nm到900 nm，在488 nm到900 nm范围内具有最佳性能。物镜组装在不锈钢支架中。
这种具有减小场曲的新型微物镜类型目前提供无盖玻片使用的版本。在此您可以与我们的MO-ACR系列进行比较。请注意不同的机械尺寸。
|
参数 |
GT-MO-070-032-ACR-VISNIR-REDUCURV-28-10 |
GT-MO-080-032-ACRVISNIR-08-20 |
|
物方NA |
0.7 |
0.79 |
|
水中物方工作距离 [μm] |
285 |
80 |
|
盖玻片设计 [μm] |
- |
- |
|
像方NA |
0.32 |
0.32 |
|
空气中像方工作距离 [μm] |
100 |
200 |
|
放大倍率 |
2.2 |
2.3 |
|
场曲半径 [mm] |
2 |
0.55 |
|
尺寸直径 [∅]/长度 [mm] |
2.2 / 1.3 |
1.3 / 4.7 |
Image NA：像方NA
wd in air：空气中像方工作距离
Object
NA：物方NA
Object
wd in water：水中物方工作距离
*由于生产过程的修改可能产生变异。用户有责任确定产品是否适合其用途。

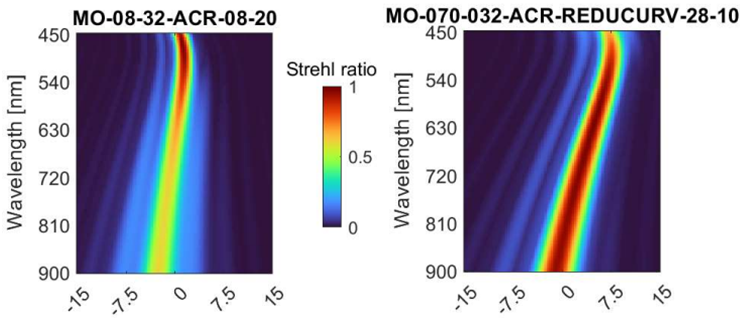

图：物空间色差图。纵轴：波长[nm] 横轴：工作距离△[μm]
图：空间视场相关斯特列尔比图。纵轴：物空间的场半径 横轴：工作距离△[μm]
用于双光子显微术的高NA内窥显微成像物镜
GRINTECH的高NA内窥显微成像物镜将平凸透镜和带有像差补偿的GRIN透镜的光学性能级联，实现了0.8的物方数值孔径。
应用领域： 活体内窥显微术、双光子显微术、深部脑组织和组织成像、柔性荧光显微术、NA转换。
|
GT-MO-080-018-810 |
GT-MO-080-0415-810 |
||
|
物方NA |
0.8 |
物方NA |
0.8 |
|
水中物方工作距离[μm] |
200 |
水中物方工作距离[μm] |
200 |
|
像方NA |
0.18 |
像方NA |
0.415 |
|
放大倍率 |
4.8 |
放大倍率 |
1.92 |
|
推荐激发波长[nm] |
800-900 |
推荐激发波长[nm] |
800-900 |
|
安装在不锈钢支架中 |
|||
Image NA：像方NA
Image wd in air：空气中像方工作距离
Object NA：物方NA
Object wd in water：水中物方工作距离
*由于生产过程的修改可能产生变异。用户有责任确定产品是否适合其用途。
图：左图为GT-MO-080-018-810，右图为GT-MO-080-0415-810

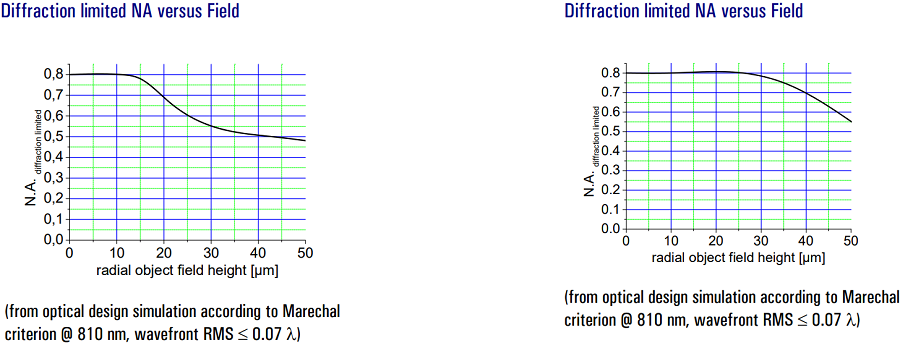

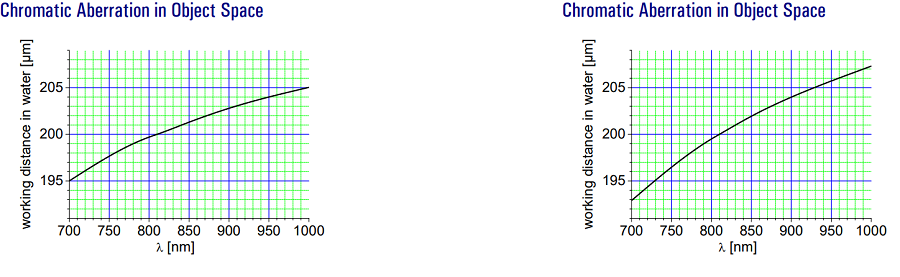

图：左图为GT-MO-080-018-810视场相关衍射极限NA图与物空间色差图，右图为GT-MO-080-0415-810视场相关衍射极限NA图与物空间色差图

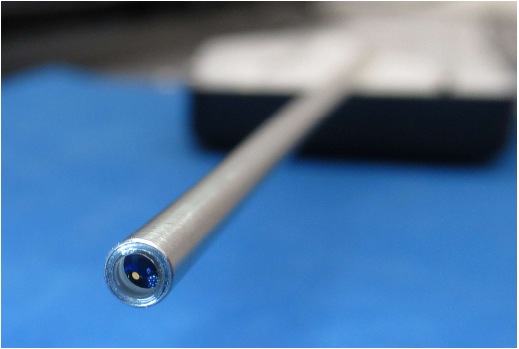

用于CARS和非线性成像的高NA色差和视场校正内窥镜管镜
GRINTECH的高NA内窥镜管镜，物方数值孔径为0.50，具有亚微米分辨率成像能力，视场为300 µm，适用于CARS/双光子荧光/SHG模式。其直径为3.0或2.2 mm，刚性长度为178 mm。GRIN-折射混合多透镜设计实现了795 nm至1029 nm之间的色差和离轴校正。
应用领域：活体内窥显微术、非线性光学内窥镜（CARS、SHG、TPF）、组织成像、近端扫描、NA转换。

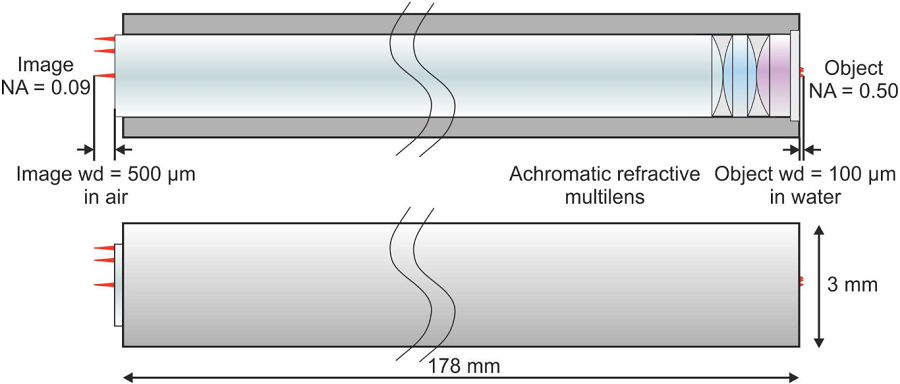

GT-MO-050-009-ACR795/1029-10-50代表了一种高分辨率视场和近红外色差校正物镜，放大倍率为5.6。像方NA为0.09，与低NA远心点扫描系统匹配。色差校正在795 nm至1029 nm之间实现，并具有最佳性能。光学系统组装在直径为3.0或2.2 mm（可选）的不锈钢管中。
|
GT-MO-050-009-ACR795/1029-10-50 |
|
|
物方NA |
0.50 |
|
水中物方工作距离 [µm] |
100 |
|
像方NA |
0.09 |
|
空气中像方工作距离 [µm] |
约500 |
|
放大倍率 |
5.6 |
|
尺寸直径 ∅/ 长度 [mm] |
3.0 或 2.2 / 178 |
Image NA：像方NA
Image wd in air：空气中像方工作距离
Object NA：物方NA
Object wd in water：水中物方工作距离
*由于生产过程的修改可能产生变异。用户有责任确定产品是否适合其用途。

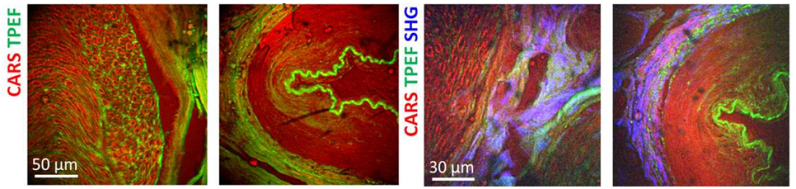

图：CARS、TPEF、SHG成像示例图：人类神经腓肠神经 - 冷冻切片，图像通过内窥镜管镜 + Plan-Apo 5x/0.16 + 蔡司CARS LSM记录（由德累斯顿工业大学提供），尺寸标尺30 µm, 50 µm
参考文献：Zirak, P., et al. (2018). "Invited Article: A rigid coherent anti-Stokes Raman scattering endoscope with high resolution and a large field of view." APL Photonics 3(9): 092409.
高NA色差和视场校正内窥显微成像物镜（MO-ACR）
GRINTECH的高NA内窥显微成像物镜，物方数值孔径为0.75，提供宽谱消色差和视场校正版本，显著增加了可用视场。GRIN-折射混合多透镜设计实现了更宽的色差和离轴校正，与之前带有衍射校正元件的版本相比，还具有更高的共聚焦灵敏度（共聚焦信号 throughput）。
应用领域：活体内窥显微术、单光子荧光显微术、非线性光学成像模式（SHG、TPF）、组织成像、柔性荧光显微术、NA转换。
GT-MO-080-032-ACR-VISNIR-xx-xx系列代表了高分辨率视场和色差校正物镜，放大倍率为2.3。像方NA为0.32，与成像光纤束匹配。色差校正范围从450 nm到900 nm，在488 nm到520 nm范围内具有最佳性能。物镜组装在不锈钢支架中。
GT-MO-070-016-ACR-VISNIR-30-20针对450 nm和900 nm波长进行了优化，以在大视场内实现SHG和TPF应用的理想性能。
提供四种近端和远端工作距离组合，如下所列：
|
参数 |
…08CG-00 |
…08CG-20 |
…08-00 |
…08-20 |
GT-MO-070-016-ACR-VISNIR-30-20 |
|
物方NA |
0.73 |
0.73 |
0.79 |
0.79 |
0.7 |
|
水中物方工作距离 [μm] |
80 |
80 |
80 |
80 |
300 |
|
盖玻片设计 [μm] |
170 |
170 |
- |
- |
- |
|
像方NA |
0.32 |
0.32 |
0.32 |
0.32 |
0.16 |
|
空气中像方工作距离 [μm] |
0 |
200 |
0 |
200 |
200 |
|
放大倍率 |
2.2 |
2.2 |
2.4 |
2.4 |
4.4 |
|
尺寸直径 [∅]/长度 [mm] |
1.3 / 4.89 |
1.3 / 4.57 |
1.3 / 5.02 |
1.3 / 4.7 |
1.3 / 8.36 |
Image NA：像方NA
Image wd in air：空气中像方工作距离
Object NA：物方NA
Object wd in water：水中物方工作距离
*由于生产过程的修改可能产生变异。用户有责任确定产品是否适合其用途。

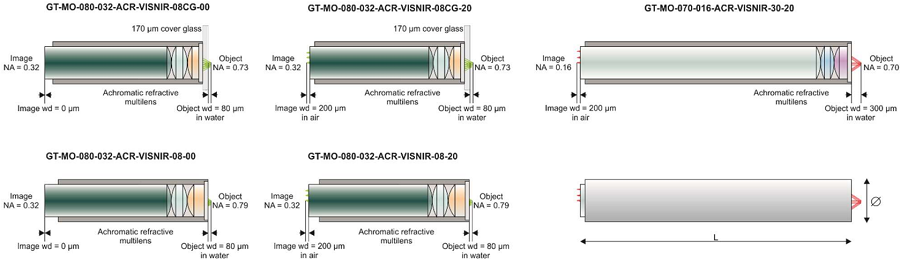

图：左图为GT-MO-080-032-ACR-VISNIR-08CG-00；中图为GT-MO-080-032-ACR-VISNIR-08CG-20；右图为GT-MO-070-016-ACR-VISNIR-30-20

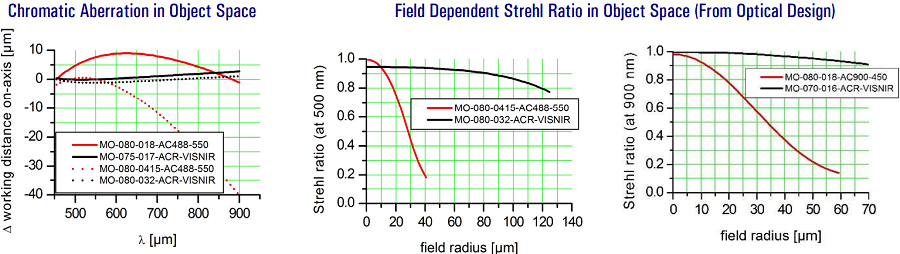

图：物空间色差图和物空间视场相关斯特列尔比图（来自光学设计）
应用说明 — 高NA色差和视场校正内窥显微成像物镜
GRINTECH的颜色和视场校正高NA MO-ACR物镜系列可在孔径中心至边缘的微米分辨率下解析细胞细节。

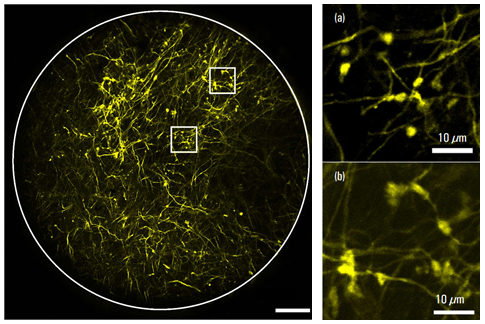

图： 小鼠脑切片，PFA固定，170µm盖玻片，通过GT-MO-080-032-ACR-VISNIR-08C6-00与奥林巴斯FV1000耦合，使用10倍物镜；NA = 0.4，配合XYZ载物台进行共聚焦荧光成像（激发488nm）。白圈显示1mm后孔径，对应450µm全物方视场，在360µm视场内具有最佳成像质量。(a) 和 (b)：物方视场中心和边缘的40µm x 40µm区域。

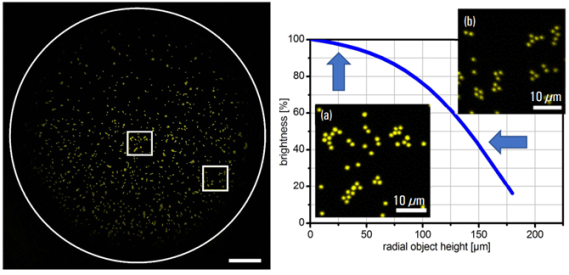

图： 使用GT-MO-080-032-ACR-VISNIR-08-00采集的0–2µm黄/绿荧光微球。右图：微球亮度随径向物方高度的变化。(a) 和 (b) 物方视场中心和边缘的40µm
x 40µm区域。

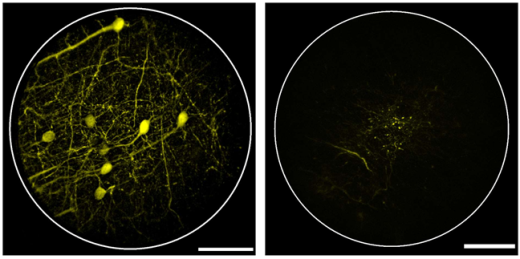

图：左图为GT-MO-070-016-ACR-VISNIR-30-20，全物方视场200µm（150µm内最佳成像），右图为GT-MO-080-018-AC900-450，视场65µm
与之前的MO-080物镜相比，可用视场直径增加了300%。
现在也可提供外径1.3 mm的版本，而非1.4 mm。
